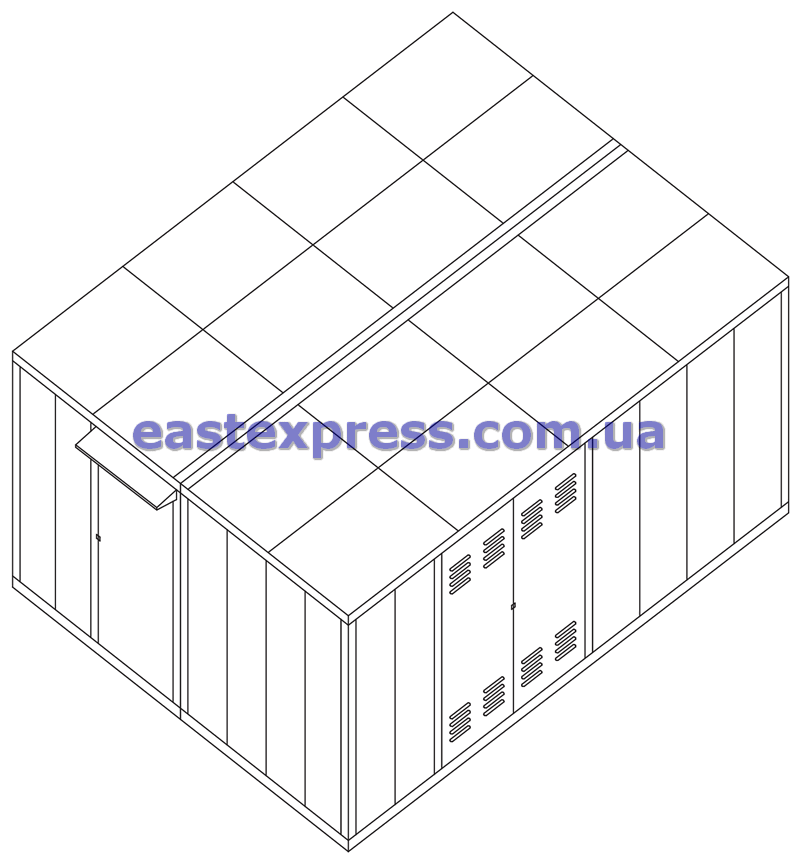

Подстанции трансформаторные типа БКТП 400...2500/6(10)/0,4-У1

Применение:

БКТП предназначены для электроснабжения напряжением 0,4 кВ городских, промышленных и сельскохозяйственных объектов, а также строительных площадок. Комплектные трансформаторные подстанции представляют собой одно - двух трансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей в районах по ГОСТ 15150:

с умеренным климатом (от -40°С до +40°С), исполнение У1;
с умеренным и холодным климатом (от -45°С до +40°С), исполнение УХЛ1;
с холодным климатом (от -55°С до +30°С), исполнение ХЛ1 (утепленные).

БКТП не предназначены для работы в среде, подвергающейся усиленному загрязнению, I действию агрессивных газов, испарений в концентрациях, разрушающих металлы и изоляцию, а также в взрывопажаробезопасной среде.

Варианты комплектации УВН:

Камеры КСО 399М

Комплектуются выключателями нагрузки ВНА, ZWAE, разъединителями РВЗ, вакуумными выключателями.

Подстанция комплектуется силовым трансформатором по заявке заказчика, и транспортируется отдельно. Имеются «плавающие» направляющие для установки трансформаторов другой мощности.

ЩО-03 с рубильниками и предохранителями
ЩО-03с автоматическими выключателями
Шкафы распределительные низкого напряжения ШРНН
Блок общего учета электроэнергии и измерения
БУО блок управления уличным освещением

Вводы с высокой стороны - воздушные или кабельные, выводы НН - воздушные и кабельные.

Применение медных и алюминиевых переходов согласно ГОСТ 10434-82 и климатическим условиям эксплуатации.

Удобно в транспортировке
Простота обслуживания и ввода в эксплуатацию
Надежность оборудования ведущего мирового производителя
Соответствие ПУЭ, СНиП, ДСТУ 3335-96 и требованиям пожарной безопасности
Короткие сроки поставки БКТП полной заводской готовности
Гарантированное качество покрытия
Теплоизоляция. Использование негорючих утепленных стеновых панелей позволяет эксплуатировать подстанцию в районах с суровым климатом

Технические характеристики

Основные технические параметры БКТП
№п/п	Наименование параметра	Значение параметра
1	Мощность силового трансформатора, кВА	400; 630; 1000; 1600; 2500
2	Номинальное напряжение на стороне ВН, кВ	6; 10
3	Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12
4	Номинальное линейное напряжение на стороне НН, кВ	0,4
5	Ток электродинамической стойкости на стороне ВН, кА:	16; 21; 26; 32; 41
6	Номинальный ток сборных шин на стороне ВН, А	63, 100, 160, 250
7	Номинальный ток сборных шин на стороне НН, А	630, 1000, 1600, 2500
8	Ток термической стойкости в течение 3 с на стороне ВН, кА:	20
9	Уровень изоляции	Нормальная по ГОСТ 1516.1

Структура условного обозначения:
Х	БКТП	-XXX/	XX/	0,4	-У1
1	2	3	4	5	6
1	Число применяемых трансформаторов (при одном трансформаторе число не указывается)
2	Буквенное обозначение изделия - блочная комплектная трансформаторная подстанция
3	Мощность силового трансформатора, кВА
4	Класс напряжения трансформатора кВ
5	Номинальное напряжение на стороне НН, кВ
6	Климатическое исполнение и категория размещения по ГОСТ 15150-69
