Наконечники кабельные алюминиевые
Применение:
Кабельные алюминиевые наконечники предназначены для оконцевания кабелей и изолированных проводов с алюминиевыми жилами площадью сечения от 16 до 240 мм2 на напряжение до 35 кВ.
Наконечники закрепляются на жилах опрессовкой.
Изготовляются из трубки (ТА) или прутка (ПА).
ГОСТ 9581-80.
Исполнение изделий:
У и Т категории 3 по ГОСТ 15150-69 .
Услов- ное обозна- чение |
Обозначение (сечение и тип) токоведущей жилы |
Диаметр контактно- го зажима, мм |

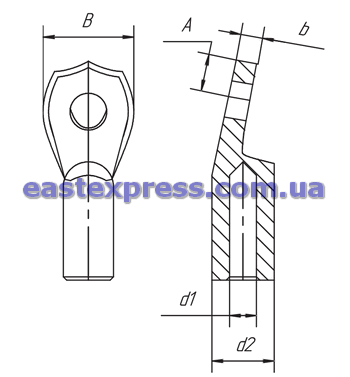

Размеры, мм |
Масса 1000 шт., кг |
||||
d1 |
d2 |
В |
b |
L |
||||
ТА-5,4 |
16Н |
8 |
5,4 |
10 |
16,5 |
3,5 |
59,0 |
8,3 |
ТА-7 |
25Н; 25СО |
8 |
7,0 |
12 |
18,0 |
4,5 |
62,0 |
11,5 |
ТА-8 |
35Н; 35СО |
10 |
8,0 |
14 |
20,0 |
5,0 |
68,0 |
17,4 |
ТА-9 |
50Н; 50СО; 70СО |
10 |
9,0 |
16 |
23,0 |
5,5 |
75,0 |
25,1 |
ТА-11 |
70Н; 95СО |
12 |
11 |
18 |
25,0 |
6,0 |
86,0 |
35,7 |
ТА-12 |
70С |
12 |
12 |
18 |
25,5 |
5,5 |
86,0 |
30,3 |
ТА-13 |
95Н, 120СО |
12 |
13 |
20 |
28,0 |
6,5 |
89,0 |
41,0 |
ТА-14 |
95С; 120Н |
12 |
14 |
22 |
33,0 |
7,0 |
96,5 |
54,0 |
ТА-16 |
120С: 150Н |
16 |
16 |
24 |
34,0 |
7,0 |
107,5 |
64,0 |
ТА-17 |
150С |
16 |
17 |
24 |
34,0 |
6,5 |
107,5 |
58,0 |
ТА-18 |
185Н |
18 |
18 |
26 |
36,0 |
7,5 |
116,5 |
77,6 |
ТА-19 |
185С |
18 |
19 |
26 |
36,0 |
7,0 |
116,5 |
69,0 |
ТА-20 |
240Н |
20 |
20 |
28 |
40,0 |
7,5 |
126,0 |
86,5 |
ТА-22 |
240С |
20 |
22 |
30 |
42,5 |
7,5 |
132,0 |
105,5 |
ПА-7 |
25Н; 25СО |
8 |
7 |
12 |
19 |
5,0 |
62,0 |
11,3 |
ПА-8 |
35Н; 35СО |
10 |
8 |
14 |
23 |
5,5 |
67,5 |
16,0 |
ПА-9 |
50Н; 50СО; 70СО |
10 |
9 |
16 |
26 |
7,0 |
71,0 |
23,0 |
ПА-11 |
70Н; 95СО |
12 |
11 |
18 |
30 |
7,0 |
81,5 |
32,0 |
ПА-12 |
70С |
12 |
12 |
18 |
30 |
7,0 |
81,0 |
31,0 |
ПА-13 |
95Н; 120СО |
12 |
13 |
20 |
33 |
8,0 |
83,5 |
37,0 |
ПА16 |
120С; 150Н |
13 |
16 |
24 |
40 |
9,0 |
101,0 |
65,0 |
Примечание. Цифры, входящие в обозначение жилы, определяют площадь сечения, мм2; буквы - конструкцию:
Н — жила нормальная круглая;
С — жила нормальная секторная многопроволочная;
СО - жила нормальная секторная однопроволочная.
