Лотки кабельроста
Применение:
Лотки кабельроста (КР) “лестничного типа” предназначены для прокладки кабельных трасс и проводов напряжением до 1000 В при выполнении открытых электропроводок и открытой прокладке кабельных линий.
Отличительными особенностями конструкции лотков КР является их легкость, удобство и простота монтажа, надежность в эксплуатации.
Изготавливаются прямые, угловые, тройниковые, крестообразные и различного вида переходные КР. Возможна комплектация лотков разделителями каналов и крышками с фиксаторами.
Стыковка лотков, переход по высоте, отводы от линии, фиксация торцов и прочее выполняется соединителями лотка КР различного типа, при помощи стандартных болтовых соединений М8.
Электрический контакт в местах соединений обеспечивается:
. для оцинкованных лотков - токопроводящими свойствами основного материала и покрытия;
. для грунтованных и покрытых полимером – применением “царапающих” шайб.
Лотки КР рассчитаны на распределенную нагрузку 80-100 кг/с на 1 погонный метр конструкции.

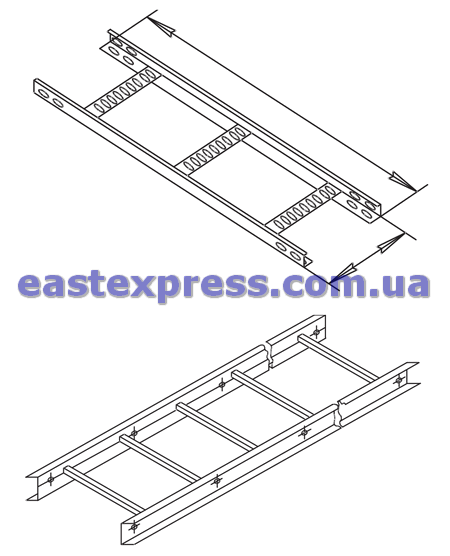

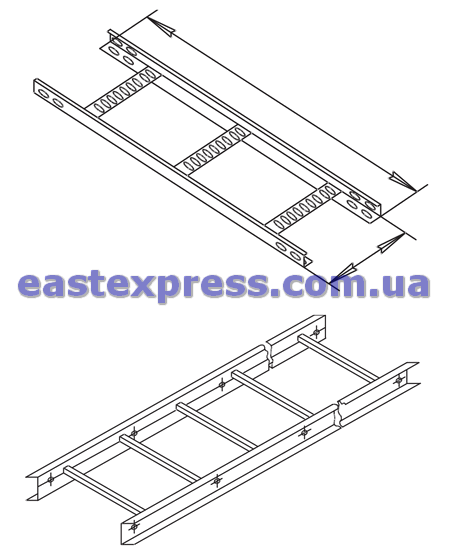

Лоток прямой сварной ЛП
Применение:
Конструкция лотка не предусматривает подгонку под необходимый размер. Для этого в проект должны быть добавлены лотки ЛПс или ЛПсб.
Наименование |
Размеры, мм |
|
H |
L |
|
ЛП 2.2 |
200 |
2000 |
ЛП 2.1 |
200 |
1000 |
ЛП 3.2 |
300 |
2000 |
ЛП 3.1 |
300 |
1000 |
ЛП 4.1 |
400 |
1000 |
ЛП 4.2 |
400 |
2000 |

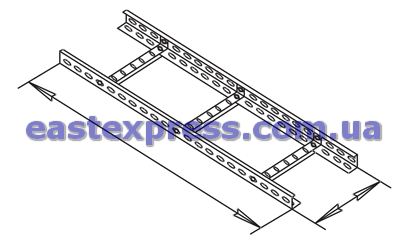

Лоток прямой сборный ЛПсб
Применение:
Полностью перфорированный профиль предусматривает подгонку под размер c отпиливанием по месту. Удобство транспортировки обеспечивается возможностью перевозки в разобранном виде и сборку конструкции на месте.
Наименование |
Размеры, мм |
|
H |
L |
|
ЛПсб 2.2 |
200 |
2000 |
ЛПсб 2.1 |
200 |
1000 |
ЛПсб 3.2 |
300 |
2000 |
ЛПсб 3.1 |
300 |
1000 |
ЛПсб 4.2 |
400 |
2000 |
ЛПсб 4.1 |
400 |
1000 |

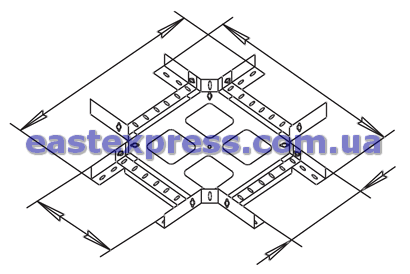

Лоток крестовидный ЛКР
Применение:
Предназначен для ответвления двух прямых участков кабельроста.
Наименование |
Размеры, мм |
|||
В |
В1 |
Н |
Н1 |
|
ЛКР 2.2 |
200 |
200 |
570 |
570 |
ЛКР 2.3 |
200 |
300 |
570 |
670 |
ЛКР 3.3 |
300 |
300 |
670 |
670 |
ЛКР 4.4 |
400 |
400 |
770 |
770 |

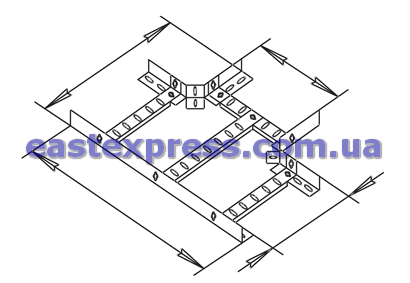

Лоток тройниковый ЛТ
Применение:
Предназначен для ответвления одного прямого участка кабельроста.
Наименование |
Размеры, мм |
|||
В |
В1 |
Н |
Н1 |
|
ЛТ 2.2 |
200 |
200 |
570 |
385 |
ЛТ 2.3 |
200 |
300 |
570 |
485 |
ЛТ 3.3 |
300 |
300 |
670 |
485 |
ЛТ 3.2 |
300 |
200 |
670 |
385 |
ЛТ 4.4 |
400 |
400 |
770 |
585 |

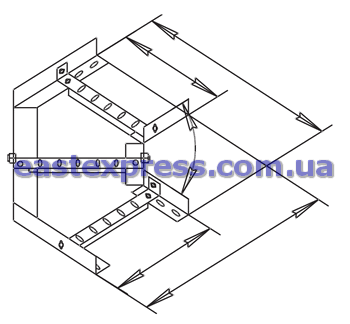

Лоток угловой ЛУ
Применение:
Предназначен для поворота прямого участка кабельроста на 90°.
Наименование |
Размеры, мм |
|
В |
Н |
|
ЛУ 2.2 |
200 |
550 |
ЛУ 3.3 |
300 |
550 |
ЛУ 4.4 |
400 |
650 |

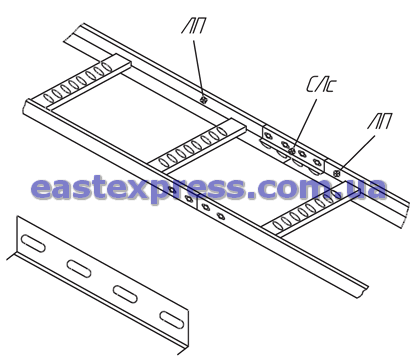

Соединитель лотков СЛс
Применение:
Обеспечивает соединение лотков. Комплект СЛс включает в себя два соединителя СЛс.

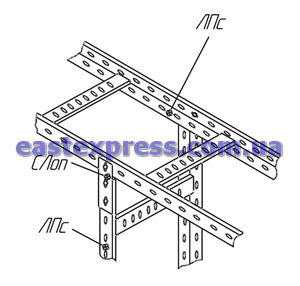

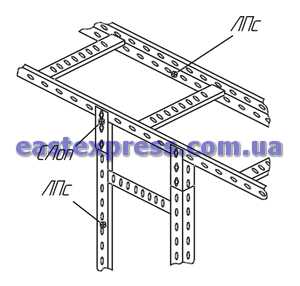

Соединитель лотков СЛп
Применение:

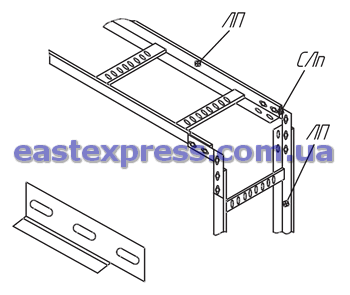

Соединитель лотков СЛп обеспечивает переход лотка из горизонтального положения в вертикальное и наоборот, на стыке, в этом случае комплект состоит из четырех соединителей СЛп (см. рис.), а также по бокам лотка и поперек лотка, в этом случае комплект включает в себя два соединителя СЛп и обозначается как СЛоп (см. рис.).
Данный вид соединения подразумевает использование лотков типа ЛПс и ЛПсб для родительского лотка, лоток присоединяемый может быть любым.

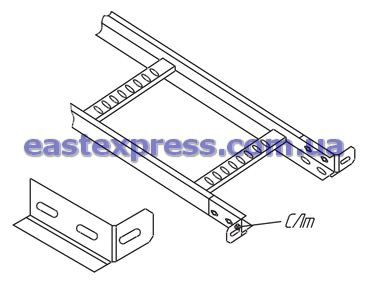

Соединитель лотков СЛт
Применение:
Соединитель торцевой СЛт предназначен для крепления торцов лотков к стене, полу или к оборудованию. Комплект состоит из двух соединителей СЛт.

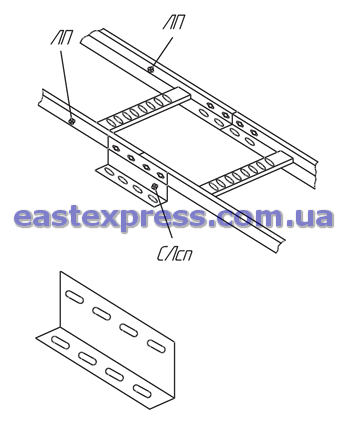

Соединитель лотков СЛсп
Применение:
Соединитель лотков СЛсп обеспечивает соединение лотков и секций. При этом обеспечивается возможность крепления соединителя к стене или к полу. Комплект включает в себя два соединителя СЛсп и два комплекта крепежа.
