Троллейные кронштейны
Применение:
Троллейные кронштейны предназначены для монтажа главных троллейных трехпроводных линий напряжением до 660 В, питающих мостовые краны.
К стальным подкрановым балкам кронштейны привариваются, к железобетонным крепятся шпильками К38Б.
Исполнение изделий:
У категории 1 по ГОСТ 15150-69 .
Тип* |
Тип троллее- держателя |
Допустимая нагрузка на один троллее- держатель, кН |
Троллея |
Масса кронштейна, кг |
K41 К45 |
Д30-ВГ-П |
0,8 |
Секции троллейные К586 - К589, уголки |
14,3 27,8 |
К41С** К45С |
Д30-ВГ-ПС |
0,8 |
14,3 27,8 |
|
К42 К46 |
Д30-ВГ-МС |
0,8 |
Двутавр Рельс Квадрат |
15,4 28,9 |
К42С** |
Д30-ВГ-МС |
0,8 |
15,4 |
|
К43 К47 |
Д30-ВГ |
0,8 |
Двутавр П200 (из сплава АД31Т1) с полкой шириной 30 мм |
14,8 28,7 |
К43С** К47С |
Д30-ВГ-С |
0,8 |
14,8 28,7 |
|
К44 К48 |
Д46-ВГ |
0,8 |
Двутавр П200 (из сплава АД31Т1) с полкой шириной 46 мм |
14,8 28,7 |
К44С** К48С |
Д46-ВГ-С |
0,8 |
14,8 28,7 |
|
К33Б К33БС |
ДТ11-2А-1 |
3,15 |
Уголок Швеллеры Двутавр |
23,0 37,0 |
* В числителе – промежуточный кронштейн, в знаменателе – секционный.
** Предусматривают возможность работы при температуре +100°С

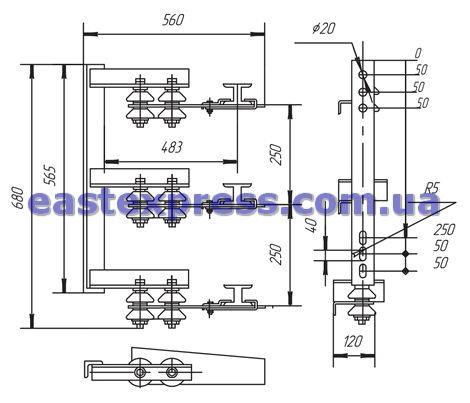

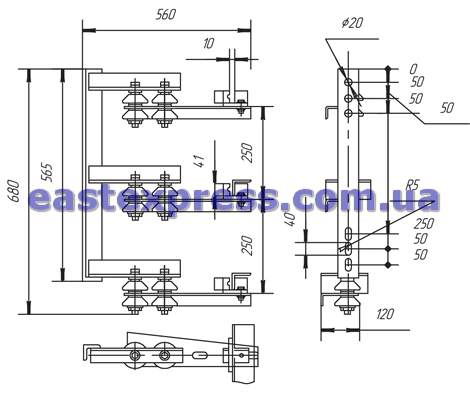

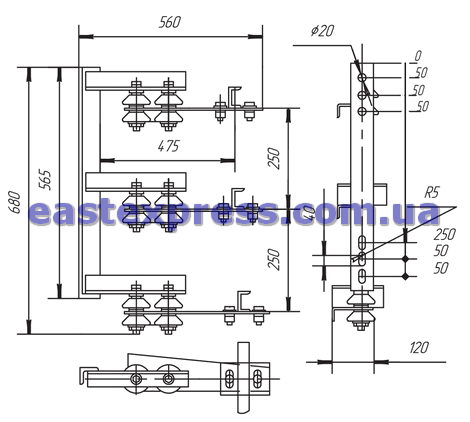

Кронштейн троллейный К41-К44

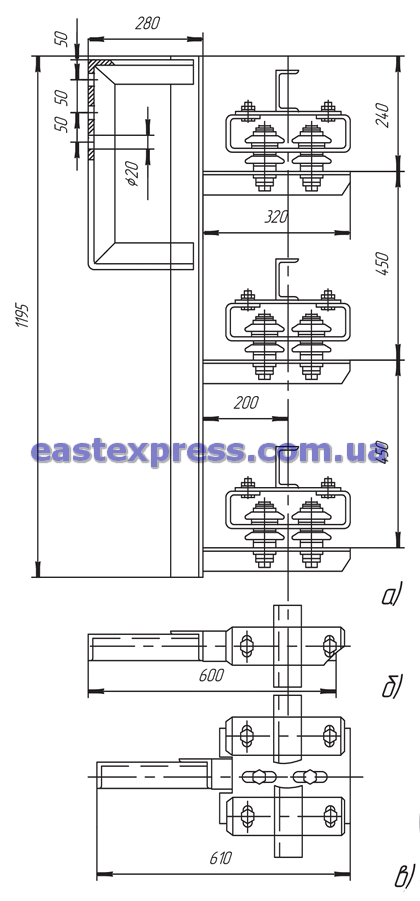

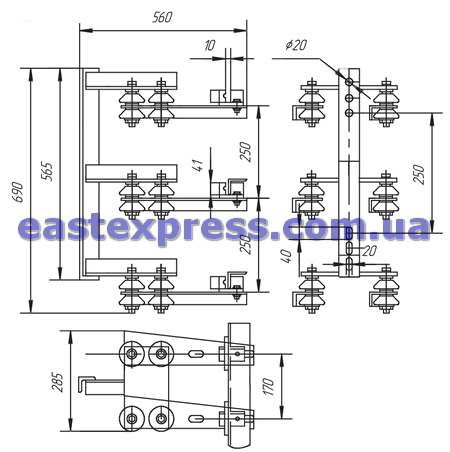

Кронштейны троллейные К33Б, К33БС, К45

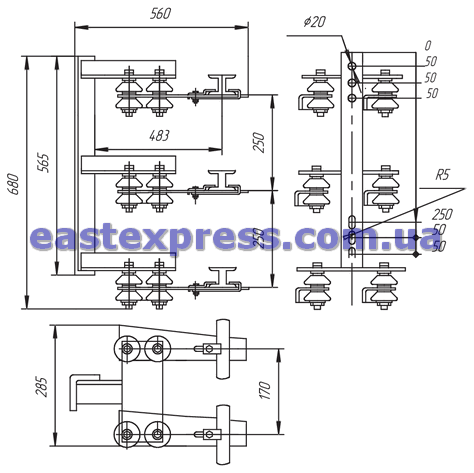

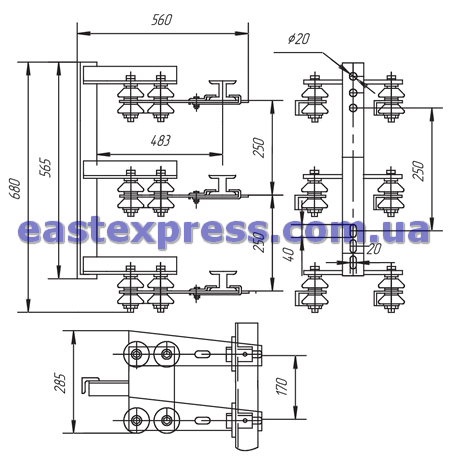

Кронштейны троллейные К46, К47, К48
