Наконечники кабельные из алюминиевого сплава

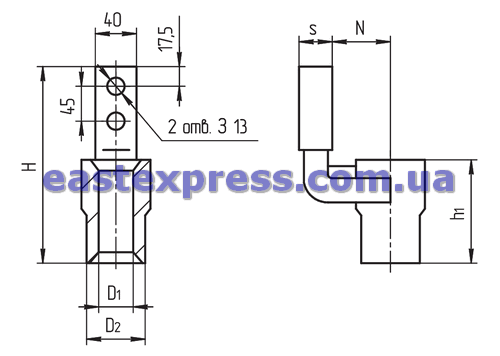

Наконечники кабельные из алюмин. сплава, рис. а

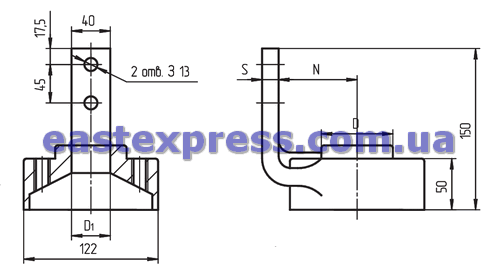

Наконечники кабельные из алюмин. сплава, рис. б

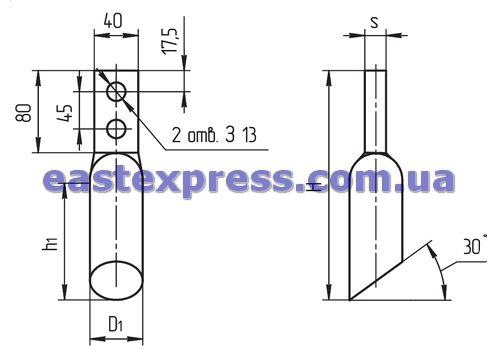

Наконечники кабельные из алюмин. сплава, рис. в
Наконечники кабельные из алюмин. сплава, рис. а
Наконечники кабельные из алюмин. сплава, рис. б
Наконечники кабельные из алюмин. сплава, рис. в
Применение:
Наконечники кабельные из алюминиевого сплава предназначены для оконцевания кабелей и изолированных
проводов с алюминиевыми жилами сечением 1000 и 1500 мм2 на напряжение до 10 кВ.
Закрепляются на жилах сваркой, ГОСТ 7387-82.
Исполнение изделий:
УХЛ категории 3 по ГОСТ 15150-69 .
Технические характеристики
Тип |
Номер рисунка |
Сечение, мм2 |
Размеры, мм |
Масса |
|||||
D1 |
D2 |
h1 |
S |
N |
Н |
||||
Л1000-12-2 |
а |
1000 |
41 |
55 |
67 |
18 |
38 |
160,5 |
400 |
Л1500-12-2 |
1500 |
50 |
65 |
80 |
21 |
44 |
172,5 |
570 |
|
ЛС1000-12-2 |
б |
1000 |
38 |
- |
71 |
18 |
- |
175,0 |
405 |
ЛС1500-12-2 |
1500 |
46 |
- |
80 |
21 |
- |
188,0 |
615 |
|
Л1000-12-Н-2 |
в |
1000 |
41 |
54 |
- |
10 |
65 |
- |
600 |
Л1500-12-Н-2 |
1500 |
50 |
65 |
- |
15 |
60 |
- |
850 |
|
