Наконечники кабельные медные
Применение:
Кабельные медные наконечники, закрепляемые опрессовкой, предназначены для кабелей и проводов с медными жилами площадью сечения от 2,5 до 300 мм2 на напряжение до 10 кВ.
ГОСТ 7386—70.
Исполнение изделий:
У и Т категории 3 по ГОСТ 15150—69 .
Условное обозначение |
Площадь сечения, мм2, и тип токопроводящей жилы * |

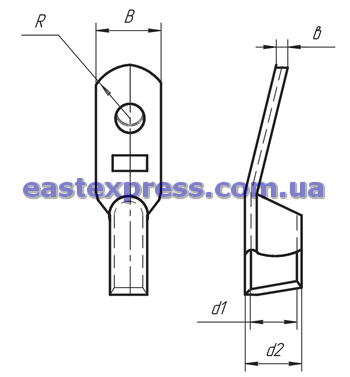

Диаметр контактных зажимов, мм |
Размеры, мм |
Масса, 1000 шт., кг |
|||||
d 1 |
d 2 |
В |
в |
L |
R |
||||
2,6 – 3 2,6 - 4 2,6 - 5 |
(2,5)I; 2,5II 2,5III; 2,5IV (4)I; 4II |
3 4 5 |
2,6 |
5 |
9 |
1,5 |
28 |
10 |
3,3 |
3 - 3 3 - 4 3 - 5 |
4III; 4IV |
3 4 5 |
3 |
5 |
10 |
1,1 |
32 |
10 |
3,1 |
3' - 6 |
6 |
12 |
1,0 |
||||||
4 - 4 4 - 5 |
(6)I; 6II; (6)II; 6III; 6IV; 10II |
4 5 |
4 |
6 |
10,0 |
1,4 |
10 |
4,3 |
|
4 - 6 |
6 |
12 |
1,2 |
||||||
5 - 5 5 - 6 5 - 8 |
(10)I; (10)II 10III; 10IV |
5 6 8 |
5 |
8 |
14 |
1,9 |
40 |
10 |
10,0 |
6 - 6 6 - 8 |
16I; (16)I; 16II |
6 8 |
6 |
9 |
14 |
2,2 |
40 |
10 |
11,6 |
7 - 6 7 - 8 |
16III; 16IV; 25I; (25)I |
6 8 |
7 |
10 |
14 |
2,5 |
45 |
10 |
15,3 |
8 - 6 8 - 8 8 - 10 |
25II; 25III 25IV; 35I |
6 8 10 |
8 |
11 |
16 |
2,5 |
50 |
15 |
19,0 |
9 - 8 9 - 10 9 - 12 |
35III |
8 10 12 |
9 |
12 |
18 |
2,5 |
60 |
15 |
25,1 |
10 – 8 10 – 10 10 - 12 |
35III; 35IV; 50I |
8 10 12 |
10 |
13 |
20 |
2,3 |
60 |
15 |
27,7 |
11 – 8 11 – 10 11 - 12 |
50II; 50III; 70I |
8 10 12 |
11 |
14 |
22 |
2,1 |
63 |
15 |
31,4 |
13 – 10 13 - 12 |
50IV; 70II 70III; 70IV; 95I |
10 12 |
13 |
16 |
24 |
2,8 |
65 |
15 |
37,4 |
15 – 10 15 - 12 |
95II; 95III; 95IV; 120I |
10 12 |
15 |
19 |
28 |
3,4 |
75 |
20 |
66,8 |
16 – 10 16 - 12 |
150I |
10 12 |
16 |
20 |
28 |
3,6 |
75 |
20 |
70,7 |
18 - 12
18 - 16 |
120II; 120III; 120IV;150II; 185II |
12
16 |
18 |
24 |
34 |
5,0 |
85 |
20 |
142,4 |
19 – 12 19 - 16 |
150II; 150IV |
12 16 |
19 |
25 |
36 |
5,2 |
90 |
25 |
160,8 |
20 – 12 20 - 16 |
150III; 185II |
12 16 |
20 |
26 |
38 |
5,0 |
90 |
25 |
168,0 |
21 – 12 21 - 16 |
185III; 240I |
12 16 |
21 |
27 |
40 |
5,1 |
95 |
30 |
187,4 |
23 – 16 23 - 20 |
240II; 300I |
16 20 |
23 |
30 |
45 |
6,0 |
105 |
30 |
262,6 |
24 – 16 24 - 20 |
240III |
16 20 |
24 |
32 |
48 |
6,0 |
105 |
30 |
272,6 |
27 – 16 27 - 20 |
300II; 300III |
16 20 |
27 |
34 |
52 |
6,0 |
105 |
30 |
304,6 |
Применение: Арабскими цифрами обозначено сечение жилы в мм2,
римскими цифрами - тип жилы по ГОСТ 1956-70.
