Комплектная трансформаторная подстанция киоскового типа проходная КТПП 25...1000/6(10)/0,4-У1

Применение:

Комплектная трансформаторная подстанция предназначена для приема, преобразования и распределения электрической энергии трехфазного тока частотой 50 и 60 Гц и напряжением 6, 10/0,4 с воздушным вводом с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.

Предназначены для применения в сетях сельскохозяйственного назначения и других объектов соответствующей мощности, аналогичных по условиям электроснабжения.

КТПВ предназначены для работы на открытом воздухе при следующих условиях:
• высота над уровнем моря до 1000 м
• температура окружающей среды от -60 до +40 °С
• тип атмосферы II-III по ГОСТ 15150-69
• климатические районы по ветру и гололеду I-III, по снеговой нагрузке IV согласно СНиП 2.01.07-85
• КТПП соответствуют требованиям ГОСТ 14695-90, а применяемые в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75

К изделию прилагается эксплуатационная документация.

Подстанция КТПП комплектуется силовым трансформатором, мощность и класс напряжения которого соответствует обозначению КТПП.

По согласованию с заказчиком допускается поставка изделия без трансформатора.

Устройство и работа КТПП

КТПП состоит из шкафа УВН, шкафа РУНН и шкафа силового трансформатора, которые установлены на одной раме и соединены между собой.

Шкаф УВН устанавливается перед шкафом силового трансформатора.

Составные части КТПП представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на элементы электромонтажа и встроенные аппараты, а также условия для безопасного обслуживания и эксплуатации.

При работе КТПП обеспечивает прием, преобразование и распределение электрической энергии. КТПП работает в продолжительном режиме при периодическом обслуживании

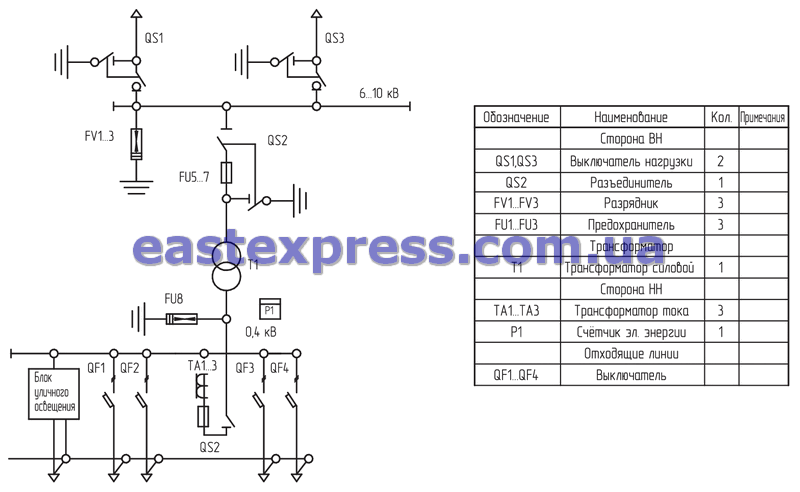

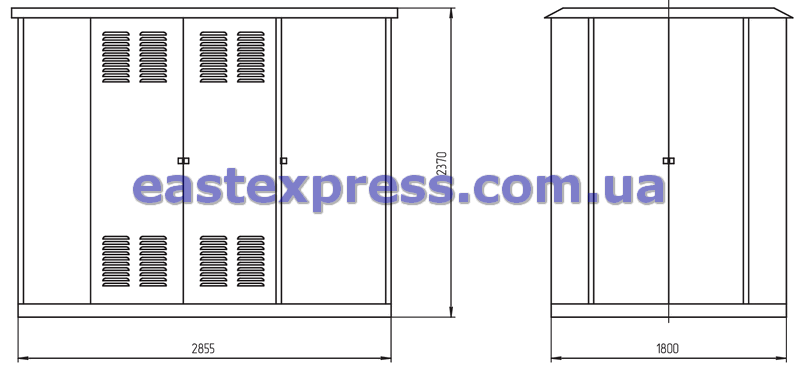

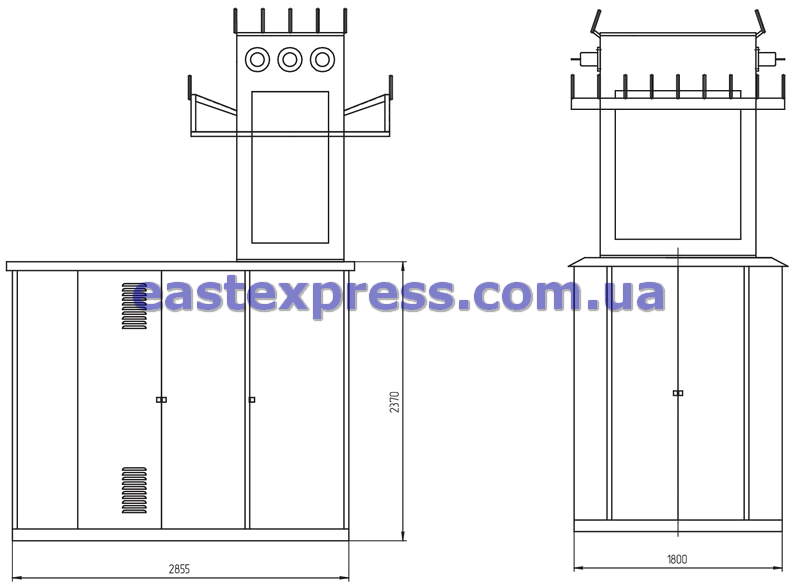

Внешний вид и габаритные размеры КТПП указаны на рисунке*.

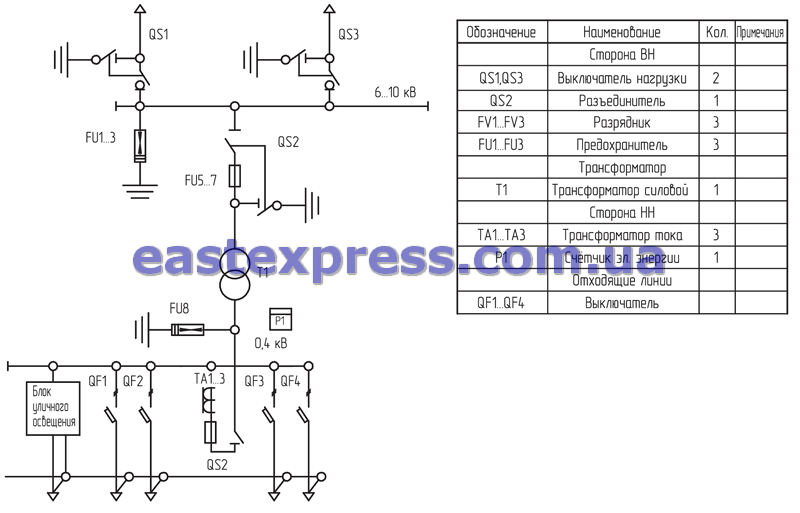

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.
