Универсально-сборные электромонтажные конструкции (УСЭК)

Применение:

Универсально-сборные электромонтажные конструкции (УСЭК) предназначены для сборки металлоконструкций внутренних электроустановок напряжением до 1000 В.

Эти элементы обеспечивают изготовление без сварки и сверления необходимых конструкций для электромонтажных работ.

Номенклатура УСЭК дана в таблице. Примеры применения УСЭК приведены в альбомах ВНИИПЭМ.

Нагрузки на элементы УСЭК указаны в таблице ниже.

Моменты сопротивления, инерции и радиусы инерции - в таблице ниже.

Технические характеристики

Тип

Наименование

Размеры, мм

Масса,

кг

H

d

S

УСЭК51

Профиль (для изготовления деталей конструкций

и крепления аппаратов)

20

-

-

2,6

УСЭК52

40

-

-

3,8

УСЭК53

Швеллер (для изготовления деталей конструкций)

-

-

-

5,08

УСЭК54

-

-

-

6,24

УСЭК55

Уголок (для изготовления деталей конструкций)

-

-

-

3,75

УСЭК85

Профиль (для изготовления деталей конструкций)

-

-

-

2,6

УСЭК56

Полоса (для изготовления деталей конструкций,

работающих на растяжение)

-

-

3

1,59

УСЭК57

-

-

1,5

0,8

УСЭК58

Угольник (для соединения УСЭК51 - УСЭК57 под

прямым углом)

-

-

-

0,11

УСЭК59

-

-

-

0,32

УСЭК60

Уголок (для соединения УСЭК51 - УСЭК57 под

прямым углом и крепления их к строительным

конструкциям)

-

-

-

0,077

УСЭК61

Шарнир (для соединения УСЭК51 - УСЭК57 под

углами 0-180°)

-

-

-

0,08

УСЭК62

Прижим (для крепления УСЭК51, УСЭК52

к строительным конструкциям)

-

-

-

0,10

УСЭК63

-

-

-

0,173

УСЭК64

Анкер (для концевого крепления стального каната и

соединения УСЭК51 - УСЭК57 под углом 0-180°)

-

-

-

0,29

УСЭК65

Прижим (для крепления УСЭК51 - УСЭК55

к металлическим фермам и аппаратов к конструкциям)

-

-

-

0,07

УСЭК66

Струбцина (для крепления к металлическим фермам)

-

-

-

0,30

УСЭК67

Скоба (для крепления УСЭК51, УСЭК52

к строительным конструкциям пристрелкой)

-

-

-

0,10

УСЭК68

-

-

-

0,18

УСЭК69

Уголок (для крепления УСЭК53 - УСЭК55

к строительным конструкциям пристрелкой)

-

-

-

0,085

УСЭК74

Болт специальный (для резьбового

соединения УСЭК51 - УСЭК57)

-

-

-

0,10

УСЭК75

Прокладка (для обеспечения необходимой толщины

в месте установки клинового соединителя)

-

-

-

0,004

УСЭК76

Шайба царапающая (для создания электрического

контакта)

-

-

-

0,004

УСЭК77-1

Гайка закладная (для соединения УСЭК51, УСЭК52

между собой и крепления аппаратов)

-

М6

-

0,017

УСЭК77-2

М8

0,017

УСЭК78

Держатель (для фиксации закладной гайки

в УСЭК51, УСЭК52)

-

-

-

0,015

УСЭК79

Шайба (для создания площадки на открытой части

УСЭК51, УСЭК52 при установке аппаратов)

-

-

-

0,035

УСЭК80-1

Шпилька (для получения отрезка с резьбой

любой длины)

-

-

-

0,556

УСЭК80-2

0,815

УСЭК81-1

Шпилька (для крепления конструкций)

150

М10

50

0,130

УСЭК81-2

250

М12

70

0,220

УСЭК81-3

350

-

70

0,310

УСЭК81-4

450

-

70

0,400

УСЭК82

Патрубок (для крепления светильника)

-

-

-

0,155

УСЭК83-1

Крюк (для дополнительного крепления УСЭК66 к
металлическим фермам, подвешивания лотков,

коробов и т.п.)

150

-

-

0,160

УСЭК83-2

200

-

-

0,2

УСЭК84

Планка (для крепления светильника массой до 15 кг)

-

-

-

0,203
Моменты сопротивления, инерции и радиусы инерции

Тип

Площадь

поперечного

сечения, см

Масса

1м, кг

Справочные значения для осей

Крутящий

момент,

Нм

Х-Х

Y-Y

Jx, см4

Wx, см4

iх, см

Jy, см4

Wy, см3

iy, см

УСЭК51

1,8

1,4

1,0

0,8

0,7

4,3

2,1

1,5

0,8

УСЭК52

2,6

1,9

5,6

2,4

1,5

7,2

3,6

1,7

1,7

УСЭК53

3,6

2,9

15,9

6’,4

2,1

9,8

3,1

1,6

1,9

УСЭК54

4,3

3,4

46,3

11,6

3,3

11,6

3,4

1,6

1,6

УСЭК55

2,5

1,9

6,5

1,8

1,6

6,5

1,8

1,6

1,4
Нагрузки на элементы УСЭК

Наименование

Сосредо-

точенная

нагрузка, Н

Крутящий

момент,

Нм

Угольник УСЭК59

-

325

Анкер УСЭК64

2500

-

Прижим УСЭК65

1250

-

Струбцина УСЭК66

3000

-

Гайка закладная УСЭК77-1

1000

-

Гайка закладная УСЭК77-2

1500

-

Патрубок УСЭК82

500

-

Обозначения величин: J - момент инерции; W - момент сопротивления; i - радиус инерции.

Профили УСЭК51, УСЭК52

Профили УСЭК51, УСЭК52

Применение:


Предназначены для изготовления деталей конструкций и крепления аппаратов.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Швеллеры УСЭК53, УСЭК54

Швеллеры УСЭК53, УСЭК54

Применение:


Предназначены для изготовления деталей конструкций.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Уголки УСЭК55

Уголки УСЭК55

Применение:


Предназначены для изготовления деталей конструкций.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Полосы УСЭК56 и УСЭК57

Полосы УСЭК56 и УСЭК57

Применение:


Предназначены для изготовления деталей конструкций, работающих на растяжение.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Угольники УСЭК58 и УСЭК59

Угольники УСЭК58 и УСЭК59

Применение:


Предназначены для соединения УСЭК51 - УСЭК57 под прямым углом.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Уголки УСЭК60

Уголки УСЭК60

Применение:


Предназначены для соединения УСЭК51 - УСЭК57 под прямым углом и крепления их к строительным конструкциям.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Шарниры УСЭК61

Шарниры УСЭК61

Применение:


Предназначены для соединения УСЭК51 - УСЭК57 под углами 0-180°.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Прижимы УСЭК62, УСЭК63

Прижимы УСЭК62, УСЭК63
Прижим УСЭК62
Прижимы УСЭК62, УСЭК63
Прижим УСЭК63

Применение:


Предназначены для крепления УСЭК51, УСЭК52 к строительным конструкциям.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Анкеры УСЭК64

Анкеры УСЭК64

Применение:


Предназначены для концевого крепления стального каната и соединения УСЭК51 - УСЭК57 под углом 0-180°.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Прижимы УСЭК65М

Прижимы УСЭК65М

Применение:


Предназначены для крепления УСЭК51 - УСЭК55 к металлическим фермам и аппаратов к конструкциям.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Струбцины УСЭК66

Струбцины УСЭК66

Применение:


Предназначены для крепления к металлическим фермам.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Скобы УСЭК67, УСЭК68

Скобы УСЭК67, УСЭК68
Скоба УСЭК67
Скобы УСЭК67, УСЭК68
Скоба УСЭК68

Применение:


Предназначены для крепления УСЭК51, УСЭК52 к строительным конструкциям пристрелкой.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Уголки УСЭК69

Применение:


Предназначены для крепления УСЭК53 - УСЭК55 к строительным конструкциям пристрелкой.

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

Болты специальные УСЭК74

Болты специальные УСЭК74

Применение:


Предназначены для резьбового соединения УСЭК51 - УСЭК57.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Прокладки УСЭК75

Прокладки УСЭК75

Применение:


Предназначены для обеспечения необходимой толщины в месте установки клинового соединителя.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Шайбы царапающие УСЭК76

Шайбы царапающие УСЭК76

Применение:


Предназначены для создания электрического контакта.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Гайки закладные УСЭК77-1, УСЭК77-2

Гайки закладные УСЭК77-1, УСЭК77-2

Применение:


Предназначены для соединения УСЭК51, УСЭК52 между собой и крепления аппаратов.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Держатели УСЭК78

Держатели УСЭК78

Применение:


Предназначены для фиксации закладной гайки в УСЭК51, УСЭК52.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Шайбы УСЭК79

Шайбы УСЭК79

Применение:


Предназначены для создания площадки на открытой части УСЭК51, УСЭК52 при установке аппаратов.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Шпильки УСЭК80-1, УСЭК80-2

Шпильки УСЭК80-1, УСЭК80-2

Применение:


Предназначены для получения отрезка с резьбой любой длины.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Шпильки УСЭК81-1, УСЭК81-2, УСЭК81-3, УСЭК81-4

Шпильки УСЭК81-1, УСЭК81-2, УСЭК81-3, УСЭК81-4

Применение:


Предназначены для крепления конструкций.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Патрубки УСЭК82

Патрубки УСЭК82

Применение:


Предназначены для крепления светильника.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Крюки УСЭК83-1, УСЭК83-2

Крюки УСЭК83-1, УСЭК83-2

Применение:


Предназначены для дополнительного крепления УСЭК66 к металлическим фермам, подвешивания лотков, коробов и т.п.

Исполнение изделий:


У1 по ГОСТ 15150-69 .

Планки УСЭК84

Планки УСЭК84

Применение:


Предназначены для крепления светильника массой до 15 кг.

Исполнение изделий:


У3 по ГОСТ 15150-69 .

Профили УСЭК85

Профили УСЭК85

Применение:


Предназначены для изготовления деталей конструкций

Исполнение изделий:


У1 и У3 по ГОСТ 15150-69 .

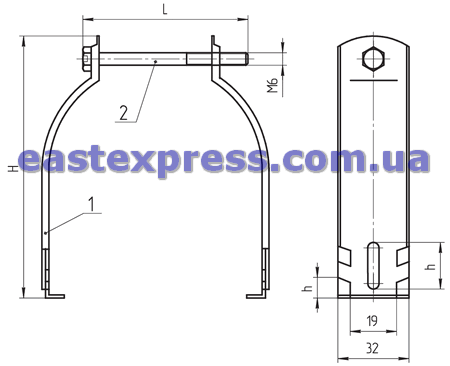

Зажимы ЗЖ

Зажимы ЗЖ

Применение:


Зажимы ЗЖ предназначены для крепления труб и кабелей к С-образным профилям (УСЭК51, УСЭК52, К108) при электромонтажных работах.

Исполнение изделий:


УХЛ1 по ГОСТ 15150-69 .

Технические характеристики

Тип

Допустимая
нагрузка, Н

Размеры, мм

L

Н

h1

h2

ЗЖ20-27

50

24

45

4

14

ЗЖ30-43

100

44

60

10

18

ЗЖ45-60

200

54

80

10

18

ЗЖ75-89

250

64

110

10

18
