Щитки осветительные квартирные ЩК

ЩК, рис. а
ЩК, рис. б
ЩК, рис. в
ЩК, рис. г
ЩК, рис. д
ЩК, рис. е
ЩК, рис. а
ЩК, рис. б
ЩК, рис. в
ЩК, рис. г
ЩК, рис. д
ЩК, рис. е

Применение:

Щитки осветительные квартирные ЩК предназначены для распределения и учета электроэнергии напряжением 220В, а также для защиты линий квартир при перегрузках и коротких замыканиях.

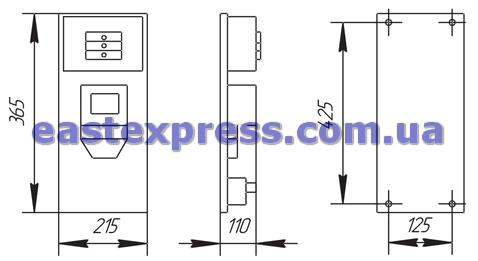

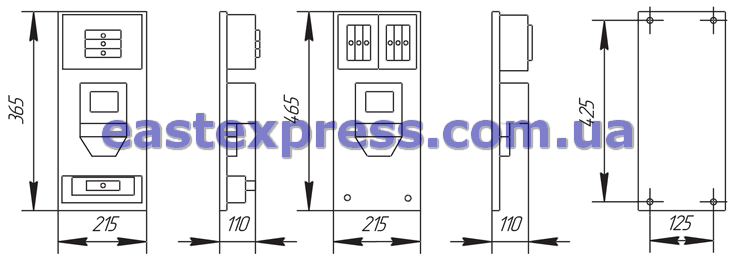

Общий вид квартирных осветительных щитков представлен на рисунке.

Осветительные квартирные щитки подразделяются на:

- учетно-распределительные с отключающим аппаратом на вводе (рис. 1 - а, в)

- учетно-распределительные без отключающего аппарата на вводе (рис. 1 - б, г)

В зависимости от конструктивного исполнения щитки могут устанавливаться:

- на стене (рис. - а, б, в, г, е)

- на нише (рис. - д)

Структура условного обозначения квартирных щитков ЩК:

ЩК

-

Х

Х

ХХ

А

УХЛ 4

1

2

3

4

5

6

1. ЩК - щиток квартирный

2. способ установки

1 - на стене

2 - в нише

3 - на стене (корпус)

3. тип аппаратов на отходящих линиях

1 - автоматические выкл.

2 - предохранители

4. номер схемы (табл.)

5. отличительный индекс

6. климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики
Типоисполнения квартирных щитков ЩК

Типо-

исполнение

Номер

рис.

Тип и число аппаратов на квартиру

Счет-

чик

Размер

ниши

для

установки

щитка, мм

Тип и число отходящих групп

Аппараты

на вводе

Авт.

выключатели

Предо-

хранители

Авт.

выкл.

УЗО

16А

25А

16А

25А

ЩК-1101А УХЛ4

ЩК-1102А УХЛ4

ЩК-1105А УХЛ4

ЩК-1106А УХЛ4

ЩК-1140А УХЛ4

а

б

а

б

а

2

2

1

1

2

1

1

2

2

2

-

-

-

-

-

-

-

-

-

-

1

-

1

-

-

-

-

-

-1

1

1

1

1

1

-

ЩК-1201А УХЛ4

ЩК-1202А УХЛ4

ЩК-1205А УХЛ4

ЩК-1206А УХЛ4

в

г

в

г

-

-

-

-

-

-

-

-

2

2

1

1

1

1

2

2

1

-

1

-

-

-

-

-

1

1

1

1

-

ЩК-2101А УХЛ4

ЩК-2105А УХЛ4

ЩК-2140А УХЛ4

ЩК-2201А УХЛ4

ЩК-2205А УХЛ4

д

д

д

д

д

2

1

2

-

-

1

2

2

-

-

-

-

-

1

1

-

-

-

2

2

1

1

-

1

1

-

-

1

-

-

1

1

1

1

1

500х280х130

ЩК-3101А УХЛ4

ЩК-3140А УХЛ4

е

е

2

2

1

2

-

-

-

-

1

-

-

1

1

1

-

По желанию заказчика щитки могут изготавливаться по другим типовым схемам. Также возможна комплектация щитков устройствами защитного отключения.
