Лотки проволочные ЛП

Применение:

Проволочные лотки серии ЛП прeдназначены для прокладки контрольных и силовых кабелей.

Проволочный лоток обладает множеством преимуществ:

- простота монтажа - для монтажа лотков нужны лишь специальные кусачки и гаечный ключ.

- отсутствие дорогостоящих аксессуаров, таких как: тройники, повороты, редукторы. Все элементы выполняются из единого куска лотка.

- лоток ЛП сохраняет все характеристики традиционного перфорированного лотка и кабельроста, в тоже время обладает качествами гибкого трубопровода.

- проектирование кабельной трассы не представляет большой сложности - все что нужно знать - это общий метраж системы.

- лотки удобны в хранении.

- малое количество аксессуаров, необходимых для монтажа, минимум отходов.

- экономия затрат на общей стоимости материалов.

- экономия средств при транспортировке благодаря легкому весу и возможности упаковывать лотки.

- экономия средств на общих трудозатратах: достаточно одного монтажника в то время, как при подобной установке других типов лотков необходимо как минимум два монтажника.

- экономия времени на монтаже системы: кабельная система может быть проложена везде в 5-10 раз быстрее, чем традиционный лоток или кабельрост.

Лотки выпускаются длиной 3 метра, в номенклатуру включены лотки с высотой борта 30, 55 и 105 мм (соответственно лотки ЛП30, ЛП55, и ЛП105). При этом ширина лотков выбирается из стандартного ряда (см. таблицы).

Крепление лотков осуществляется к скобам, полкам и другим монтажным конструкциям.

Ниже приведена номенклатура и внешний вид выпускаемых изделий.

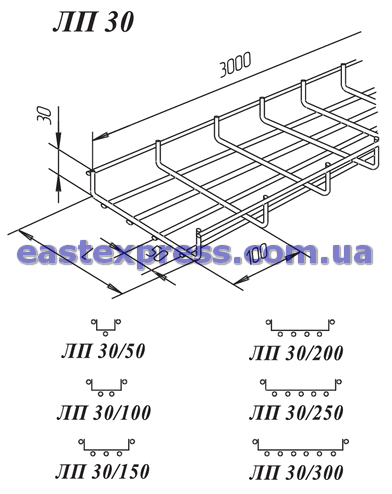

Лотки проволочные ЛП30

Технические характеристики

Тип лотка	L, мм	Удель- ный вес лотка, кг/м	Допустимая нагрузка при расстоянии между опорами 1 м, кг/м	Допустимая нагрузка при расстоянии между опорами 2 м, кг/м
ЛП 30/50	50	0,5	35	12
ЛП 30/100	100	0,6	37	13
ЛП 30/150	150	0,8	39	14
ЛП 30/200	200	1	40	15
ЛП 30/250	250	1,2	41	16
ЛП 30/300	300	1,4	42	17

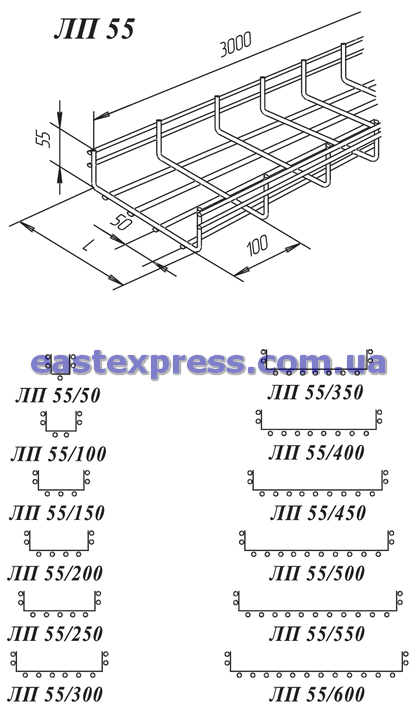

Лотки проволочные ЛП55

Технические характеристики

Тип лотка	L, мм	Удель- ный вес лотка, кг/м	Допустимая нагрузка при расстоянии между опорами 1 м, кг/м	Допустимая нагрузка при расстоянии между опорами 2 м, кг/м
ЛП 55/50	50	0,8	29	12
ЛП 55/100	100	1	30	13
ЛП 55/150	150	1,2	47	28
ЛП 55/200	200	1,4	48	29
ЛП 55/250	250	1,8	64	39
ЛП 55/300	300	2,1	66	41
ЛП 55/350	350	2,8	68	40
ЛП 55/400	400	3,1	105	59
ЛП 55/450	450	3,4	105	61
ЛП 55/500	500	3,6	106	62
ЛП 55/550	550	4,6	107	65
ЛП 55/600	600	5,3	108	65

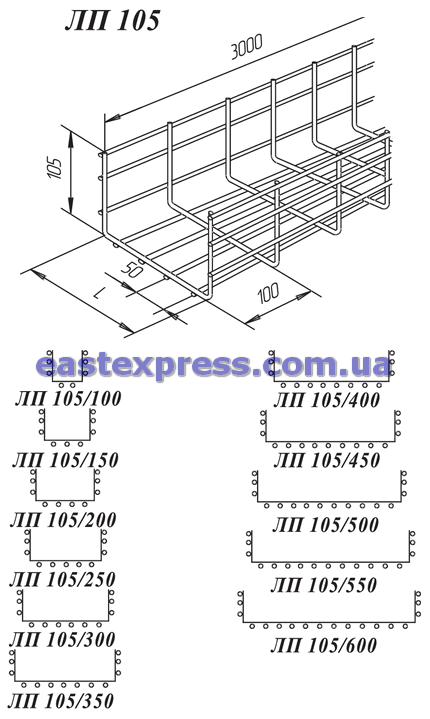

Лотки проволочные ЛП105

Технические характеристики

Тип лотка	L, мм	Удель- ный вес лотка, кг/м	Допустимая нагрузка при расстоянии между опорами 1 м, кг/м	Допустимая нагрузка при расстоянии между опорами 2 м, кг/м
ЛП 105/100	100	1,4	57	36
ЛП 105/150	150	1,6	58	38
ЛП 105/200	200	2	76	50
ЛП 105/250	250	2,4	78	53
ЛП 105/300	300	3	124	76
ЛП 105/350	350	3,2	126	78
ЛП 105/400	400	3,5	127	79
ЛП 105/450	450	4,4	129	81
ЛП 105/500	500	5,1	142	99
ЛП 105/550	550	5,4	144	100
ЛП 105/600	600	5,8	144	100

Крышки КЛ

Применение:

Для закрывания проволочных лотков предусмотрены специальные крышки КЛ.

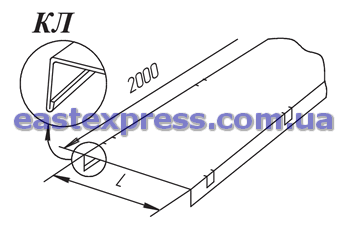

На рисунке показан внешний вид крышки проволочного лотка КЛ.
Крышки лотков проволочных серии КЛ выбираются из стандартного ряда основных типоразмеров.
В таблице показана номенклатура выпускаемых крышек серии КЛ и их основные параметры.

Технические характеристики

Тип крышки	Ширина, L	Удельная масса, кг/м
КЛ 50	72	0,5
КЛ 100	122	0,8
КЛ 150	172	1,2
КЛ 200	222	1,5
КЛ 250	272	1,9
КЛ 300	322	2,1
КЛ 350	375	3,0
КЛ 400	425	3,5
КЛ 450	475	3,8
КЛ 500	525	4,3
КЛ 550	575	4,6
КЛ 600	625	5,0

Крепления для лотков ЛП

Применение:

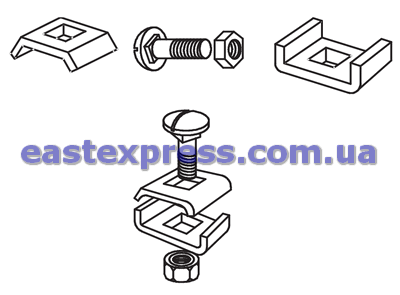

Для соединения лотков между собой предусмотрены специальные крепления, показанные на рисунке.
Количество креплений рассчитывается исходя из общей длины кабельной трассы, и количества секций лотков ЛП.
