Желоба
Применение:
В зданиях телефонных станций: в помещениях ввода кабелей, в залах оборудования АТС и в линейно-аппаратных цехах (ЛАЦ) линейные и станционные кабели укладывают на специальные металлоконструкции.
Специфика металлоконструкций для АТС заключается в том, что они должны обеспечить сборку типовых каркасов, характерных для определенных видов АТС, в условиях технических помещений станций, построенных в разное время.
Многовариантность и надежность смонтированных металлоконструкций оказывают существенное влияние на качественные показатели телефонных сетей и обеспечивают их расширение и модернизацию.
Желоб ПУ (прямой участок)
_1_2016_01_05_12_48_47.png)
Применение:
Используется для монтажа кабельных каркасов.
Наименование |
Б, мм |
Масса, кг |
ПУ-150 |
150 |
9,20 |
ПУ-300 |
300 |
15,53 |
ПУ-400 |
400 |
16,94 |
ПУ-500 |
500 |
18,63 |
ПУ-600 |
600 |
19,78 |

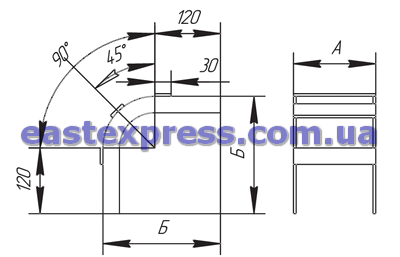

Желоб ВС (спуск желоба)
_1_2016_01_05_12_49_09.png)
Применение:
Используется для создания изгибов при монтаже кабельных каркасов.
Наименование |
Размеры, мм |
Масса, кг |
|
А |
Б |
||
ВС-150 |
150 |
220 |
1,41 |
ВС-300 |
300 |
220 |
2,46 |
ВС-400 |
400 |
220 |
2,80 |
ВС-500 |
500 |
370 |
4,03 |
ВС-600 |
600 |
370 |
4,38 |
Желоб ВП (подъем желоба)
_1_2016_01_05_12_49_21.png)
Применение:
Используется для создания изгибов при монтаже кабельных каркасов.
Наименование |
А, мм |
Масса, кг |
ВП-150 |
150 |
2,07 |
ВП-300 |
300 |
3,50 |
ВП-400 |
400 |
3,88 |
ВП-500 |
500 |
4,21 |
ВП-600 |
600 |
4,56 |
