Комплектная трансформаторная подстанция киоскового типа с учётом по стороне 10(6) кВ КТПУВ 25... 1000/6(10)/0,4-У1

Применение:

Комплектная трансформаторная подстанция предназначена для приема, преобразования и распределения электрической энергии трехфазного тока частотой 50 и 60 Гц и напряжением 6,10/0,4 с воздушным и кабельным вводом с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.

Предназначены для применения в сетях сельскохозяйственного назначения и других объектов соответствующей мощности, аналогичных по условиям электроснабжения.

КТП предназначены для работы на открытом воздухе при следующих условиях:
• высота над уровнем моря до 1000 м
• температура окружающей среды от -60 до +40 °С
• тип атмосферы II-III по ГОСТ 15150-69
• климатические районы по ветру и гололеду I-III, по снеговой нагрузке IV согласно СНиП 2.01.07-85
• КТПП соответствуют требованиям ГОСТ 14695-90, а применяемые в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75

К изделию прилагается эксплуатационная документация.

Подстанция КТП комплектуется силовым трансформатором, мощность и класс напряжения которого соответствует обозначению КТП.

По согласованию с заказчиком допускается поставка изделия без трансформатора.

Устройство и работа КТПУВ

КТП состоит из блока УВН и шкафа РУНН, которые установлены на одной раме и соединены между собой болтами.

Шкаф РУНН представляет собой шкаф с аппаратурой подключения отходящих линий. Составные части КТПУВ представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на элементы электромонтажа и встроенные аппараты, а также условия для безопасного обслуживания и эксплуатации.

При работе КТПУВ обеспечивает прием, преобразование и распределение электрической энергии. Кроме отходящих линий потребителей производственного назначения в КТПУВ предусмотрены линии наружного освещения. Для расширения возможности КТПУВ в ее конструкции предусмотрены вывод воздушных и кабельных отходящих линий. КТПУВ работает в продолжительном режиме при периодическом обслуживании.

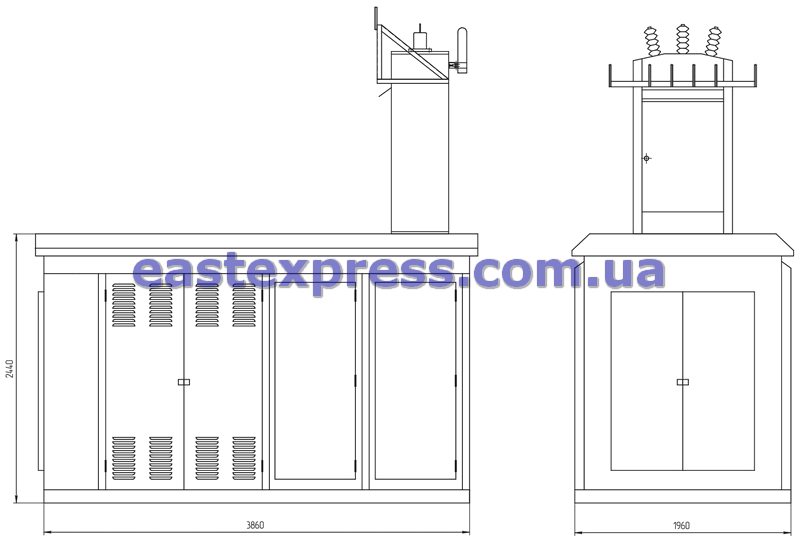

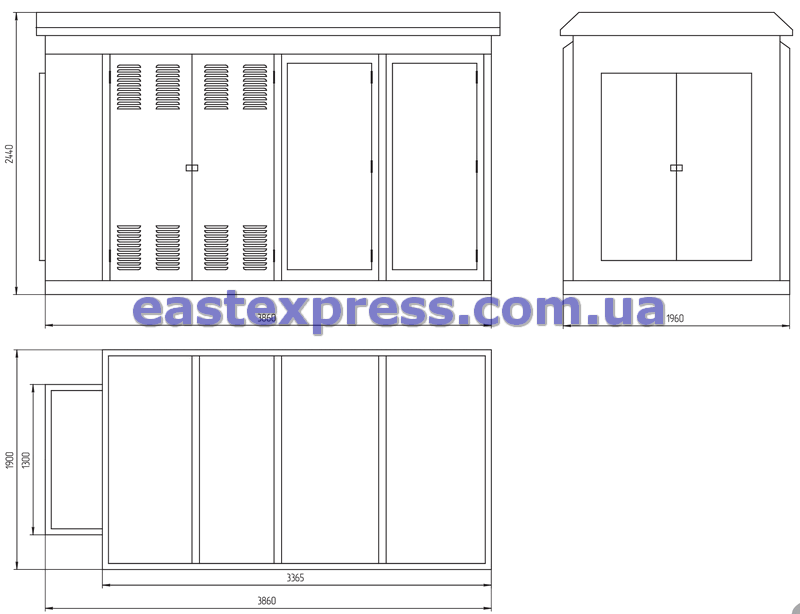

Внешний вид и габаритные размеры КТПУВ указаны на рисунках*.

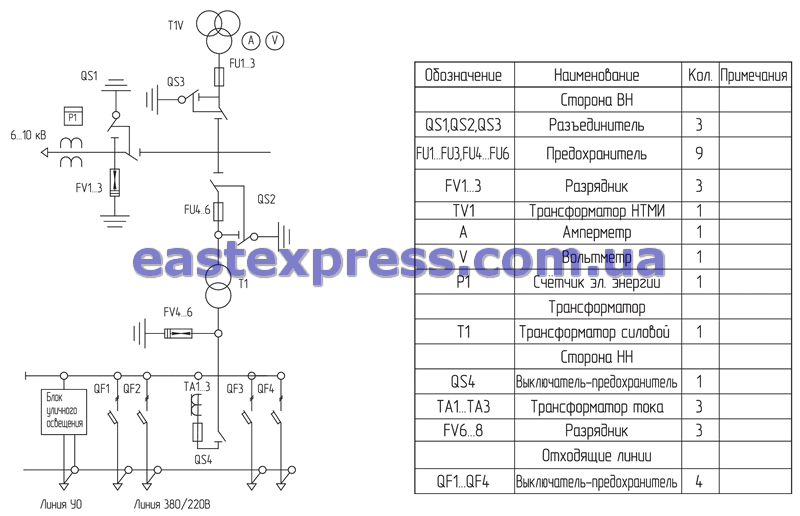

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.
