Устройства управления двигателями Я5000

Применение:

Низковольтные комплектные устройства управления электроприводами и электроустановками типа Я5000 напряжением до 1000 В постоянного и переменного тока предназначены для местного и дистанционного (автоматического) управления одним и более трехфазными нереверсивными (реверсивными) электродвигателями и/или другими потребителями электроэнергии.

Устройства предназначены для установки на промышленных, жилых, коммунально-бытовых и общественных объектах.Ящики управления двигателями типа Я 5000 Номинальный режим работы — прерывисто-продолжительный, продолжительный, повторно-кратковременный и кратковременный по ГОСТ 12438-83.

Конструкция

Ящики изготавливаются навесного исполнения. Оболочка ящика бескаркасной конструкции - типа МКН. Внутрь оболочки ящиков устанавливается панель с комплектующим оборудованием. В ящиках со степенью защиты оболочки IP54 дверь уплотнена резиновым шнуром. Конструкция оболочки обеспечивает ввод и вывод питающих и отходящих линий снизу в любой комбинации.

Для ввода и вывода внешних проводников предусмотрен люк на днище ящика, рассчитанный на ввод проводников в ящик любым способом (в трубе, отдельными кабелями и др.).

Дверь запирается замком.

Монтаж ящиков универсален и осуществляется как с помощью крепежных кронштейнов, так и с помощью анкеров, укрепляемых через отверстия в задней стенке.

Крепежные кронштейны для фиксации ящиков на месте монтажа выполнены универсально, т.е. могут находится в вертикальном и в горизонтальном положении. Установка комплектующих аппаратов в устройстве обеспечивает возможность демонтажа спереди.

Ящики предназначены для установки на стене, колонне или другом вертикальном основании.

Аппаратура внутри ящиков крепится способом, принятым заводом-изготовителем. Оперативные надписи к аппаратам на двери ящика (кнопкам, ключам, сигнальным лампам) выполняются на табличках. Текст надписи - согласно функционального назначения аппаратов ручного управления.

Технические характеристики

Номинальное напряжение переменного тока	660/380 В
Частота	50 Гц
Номинальный ток	до 160 А (до 630 А при индивидуальном заказе)
Степень защиты шкафов согласно ГОСТ 14254-96:	при открытых дверях IP00; при закрытых дверях IP21 и IP54
Группа условий эксплуатации в части воздействий механических факторов внешней среды М2	по ГОСТ 17516.1-90
Климатическое исполнение и категория размещения	по ГОСТ 15150-69, ГОСТ 15543.1-89 У3.1.УЗ, УХЛ4
Высота над уровнем моря	до 2000 м
Особые условия эксплуатации	по согласованию с Заказчиком
Рабочее положение	вертикальное Допускается отклонение рабочего положения не более 5°
Требования безопасности	соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям «ПУЭ», «Правил технической эксплуатации электроустановок потребителя», утвержденных Минэнерго
Требования пожарной безопасности	соответствуют ГОСТ 12.1.004-91
Номинальный ток устройств, магнитных пускателей и автоматических выключателей снижается на 15% при степени защиты оболочки IP54.

Структура условного обозначения:
Я5	Х	Х	Х	-XХ	X	Х	Х	-ХХ	ХХ	ХХ
1	2	3	4	5	6	7	8	9	10	11
1	Ящик управления асинхронными двигателями с к.з. ротором
2	Группа в классе: 1 - прямой пуск без реверсирования; 4 - прямой пуск с реверсированием; Наличие вводных автоматических выключателей
3	Наличие вводных автоматических выключателей: 1 - автоматический выключатель на каждый фидер; 2 - общий автоматический выключатель на все фидера; 3 - без автоматических выключателей; 4 - с промежуточным реле
4	Количество фидеров: 0...3 - однофидерные, 4...7 - двухфидерные, 8, 9 - трехфидерные
5	Модификация по току
6	Модификация по напряжению основной цепи: 3 - 110В, 50 Гц; 4 - 220В, 50 Гц; 7 - 380 В, 50 Гц; А - 660 В, 50 Гц
7	Модификация по напряжению цепи управления: 3-110 В, 50 Гц; 4 - 220 В, 50 Гц; 7 - 380 В, 50 Гц
8	Ток расцепителя автоматического выключателя (только для нереверсивных двухфидерных ящиков с общим автоматическим выключателем на оба фидера): А - 4А Д - 20А Б - 6.3А Е - 31.5А В - 10А И - 40А Г - 16А К - 50А
9	Степень защиты оболочки по ГОСТ 14254-96: 21-IP21; 54-IP54
10	Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89-УЗ, У3.1, УХЛ4
11	Модификация по току второго фидера (см. формулирование заказа)

Номенклатурный перечень выпускаемых устройств
1. Ящики с автоматическим выключателем на каждый фидер
Я5110 Я5111	Я5410 Я5411	1	фазным напряжением	кнопка и лампа кнопка, лампа, переключатель
Я5112 Я5113	Я5412 Я5413	независимое или линейное напряжение	кнопка и лампа кнопка, лампа, переключатель
Я5114 Я5115	Я5414 Я5415	2	фазным напряжением	кнопка и лампа кнопка, лампа, переключатель
Я5116 Я5117	Я5416 Я5417	независимое или линейное напряжение	кнопка и лампа кнопка, лампа, переключатель
2. Ящики с одним автоматическим выключателем на два фидера
Я5124 Я5125	Я5424 Я5425	2	фазным напряжением	кнопка и лампа кнопка, лампа, переключатель
Я5126 Я5127	Я5426 Я5427	независимое или линейное напряжение	кнопка и лампа кнопка, лампа, переключатель
Я5128 Я5129	Я5428 Я5429	3	фазным напряжением	кнопка и лампа кнопка, лампа, переключатель
3. Ящики без автоматического выключателя
Я5130 Я5131 Я5132 Я5133	Я5430 Я5431 Я5432 Я5433	1	фазным напряжением независимое или линейное напряжение	кнопка и лампа кнопка, лампа, переключатель кнопка и лампа кнопка, лампа, переключатель
Я5134 Я5135	Я5434 Я5435	2	фазным напряжением	кнопка и лампа кнопка, лампа, переключатель
Я5136 Я5137	Я5436 Я5437	независимое или линейное напряжение	кнопка и лампа кнопка, лампа, переключатель
Я5143	-
4. Ящики с промежуточным реле
Я5141	Я5441	1	фазным напряжением	кнопка, лампа, переключатель
5. Ящики с клемниками
Я5001	Силовые зажимы на ток 25 А	Количество зажимов 40 Количество зажимов 50 Количество зажимов 80	Предназначены для осуществления питания ящиков шлейфом
Я5002
Я5003
Я5004
Я5005	Силовые зажимы на ток 63А	Количество зажимов 6

Номенклатурный перечень выпускаемых устройств

Тип ящика

управления

двигателем

Количество

управля-

емых

двигателей

Питание цепей

управления

Аппараты на двери

неревер-

сивные

ревер-

сивные

1. Ящики с автоматическим выключателем на каждый фидер

Я5110

Я5111

Я5410

Я5411

фазным напряжением

кнопка и лампа кнопка,

лампа, переключатель

Я5112

Я5113

Я5412

Я5413

независимое или

линейное напряжение

кнопка и лампа кнопка,

лампа, переключатель

Я5114

Я5115

Я5414

Я5415

фазным напряжением

кнопка и лампа кнопка,

лампа, переключатель

Я5116

Я5117

Я5416

Я5417

независимое или

линейное напряжение

кнопка и лампа кнопка,

лампа, переключатель

2. Ящики с одним автоматическим выключателем на два фидера

Я5124

Я5125

Я5424

Я5425

фазным напряжением

кнопка и лампа кнопка,

лампа, переключатель

Я5126

Я5127

Я5426

Я5427

независимое или

линейное напряжение

кнопка и лампа кнопка,

лампа, переключатель

Я5128

Я5129

Я5428

Я5429

фазным напряжением

кнопка и лампа кнопка,

лампа, переключатель

3. Ящики без автоматического выключателя

Я5130

Я5131

Я5132

Я5133

Я5430

Я5431

Я5432

Я5433

фазным напряжением

независимое или

линейное напряжение

кнопка и лампа кнопка,

лампа, переключатель

кнопка и лампа кнопка,

лампа, переключатель

Я5134

Я5135

Я5434

Я5435

фазным напряжением

кнопка и лампа кнопка,

лампа, переключатель

Я5136

Я5137

Я5436

Я5437

независимое или

линейное напряжение

кнопка и лампа кнопка,

лампа, переключатель

Я5143

4. Ящики с промежуточным реле

Я5141

Я5441

фазным напряжением

кнопка, лампа,

переключатель

5. Ящики с клемниками

Я5001

Силовые зажимы

на ток 25 А

Количество зажимов 40

Количество зажимов 50

Количество зажимов 80

Предназначены для

осуществления

питания ящиков

шлейфом

Я5002

Я5003

Я5004

Я5005

Силовые зажимы

на ток 63А

Количество зажимов 6

Ящики управления асинхронными двигателями нереверсивные однофидерные

Технические характеристики

Тип ящика	Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	Габариты			Масса кг
Тип ящика	Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	H	L	B	Масса кг
управление фазным напряжением
Я5110, Я51111	1874 220В, 50Гц	220В, 50Гц	1,6	0,38 - 0,65	0,18	400	300	250	20,1
	2074	220В, 50Гц	1,6	0,61 - 1	0,37	400	300	250	20,1
	2274	220В, 50Гц	1,6	0,95 - 1,6	0,55	400	300	250	20,1
	2474	220В, 50Гц	4	1,5 - 2,6	1,1	400	300	250	20,1
	2674	220В, 50Гц	4	2,4 - 4	1,5	400	300	250	20,1
	2874	220В, 50Гц	6,3	3,8 - 6	2,2	400	300	250	20,1
	2974	220В, 50Гц	10	5,5 - 8	3,0	400	300	250	20,1
	3074	220В, 50Гц	10	7 - 10	4,0	400	300	250	20,1
	3174	220В, 50Гц	16	9 - 14	5,5	400	300	250	21
	3274	220В, 50Гц	25	13 - 19	7,5	400	300	250	21
	3474	220В, 50Гц	25	18 - 25	11,0	400	300	250	21
	3574 220В, 50Гц	220В, 50Гц	40	25 - 32	15,0	600	400	250	26,3
	3674	220В, 50Гц	50	30 - 41	18,5	600	400	250	26,3
	3774	220В, 50Гц	63	47 - 64	22,0	600	400	250	26,3
	3874	220В, 50Гц	80	54 - 66	30,0	600	400	250	26,3
	3974	220В, 50Гц	100	68 - 92	37,0	600	600	250	28
	4074	220В, 50Гц	125	85 - 115	45,0	600	600	250	28
	4174	220В, 50Гц	160	106 - 143	55,0	600	600	250	28,6
	4274	220В, 50Гц	160	136 - 160	75,0	600	600	250	28,6
управление линейным напряжением
Я5112, Я5113*	1877	380В, 50Гц	1,6	0,38 - 0,65	0,18	400	300	250	20,3
	2077	380В, 50Гц	1,6	0,61 - 1	0,37	400	300	250	20,3
	2277	380В, 50Гц	1,6	0,95 - 1,6	0,55	400	300	250	20,3
	2477	380В, 50Гц	4	1,5 - 2,6	1,1	400	300	250	20,3
	2677	380В, 50Гц	4	2,4 - 4	1,5	400	300	250	20,3
	2877	380В, 50Гц	6,3	3,8 - 6	2,2	400	300	250	20,3
	2977	380В, 50Гц	10	5,5 - 8	3,0	400	300	250	20,3
	3077	380В, 50Гц	16	7 - 10	4,0	400	300	250	20,3
	3177	380В, 50Гц	16	9 - 14	5,5	400	300	250	21,3
	3277	380В, 50Гц	25	13 - 19	7,5	400	300	250	21,3
	3477	380В, 50Гц	25	18 - 25	11,0	400	300	250	21,3
	3577	380В, 50Гц	40	25 - 32	15,0	600	400	250	26,6
	3677	380В, 50Гц	50	30 - 41	18,5	600	400	250	26,6
	3777	380В, 50Гц	63	47 - 64	22,0	600	400	250	27,1
	3877	380В, 50Гц	ВО	54 • 66	30,0	600	400	250	27,1
	3977	380В, 50Гц	100	68 - 92	37,0	600	600	250	28,3
	4077	380В, 50Гц	125	85 - 115	45,0	600	600	250	28,3
	4177	380В, 50Гц	160	106 - 143	55,0	600	600	250	28,9
	4277	380В, 50Гц	160	136 - 160	75,0	600	600	250	28,9
управление фазным напряжением без автомат, выключателя
Я5130, Я5131*	3174	220В, 50Гц	-	9 - 14	5,5	400	300	250	19,2
	3274	220В, 50Гц	-	13 - 19	7,5	400	300	250	19,2
	3474	220В, 5сГц	-	18 - 25	11,0	400	300	250	19,2
	3574	220В, 50Гц	-	25 - 32	15,0	600	400	250	19,8
	3674	220В, 50Гц	-	30 - 41	18,5	600	400	250	19,8
	3774	220В, 50Гц	-	47 - 64	22,0	600	400	250	20,3
	3874	220В, 50Гц	-	54 - 66	30,0	600	400	250	20,3
	3974 220В, 50Гц	220В, 50Гц	-	68 - 92	37,0	600	600	250	23,6
	4074	220В, 50Гц	-	85 - 115	45,0	600	600	250	23,6
	4174	220В, 50Гц	-	106 - 143	55,0	600	600	250	25
	4274	220В, 50Гц	-	136 - 160	75,0	600	600	250	25
управление линейным напряжением без автомат, выключателя
Я5132, Я5133*	3177	380В, 50Гц	-	9 - 14	5,5	400	300	250	19,5
	3277	380В, 50Гц	-	13 - 19	7,5	400	300	250	19,5
	3477	380В, 50Гц	-	18 - 25	11,0	400	300	250	19,5
	3577	380В, 50Гц	-	25 - 32	15,0	600	400	250	20,1
	3677	380В, 50Гц	-	30 - 41	18,5	600	400	250	20,1
	3777	380В, 50Гц	-	47 - 64	22,0	600	400	250	20,6
	3877	380В, 50Гц	-	54 - 66	30,0	600	400	250	20,6
	3977	380В, 50Гц	-	68 - 92	37,0	600	600	250	23,8
	4077	380В, 50Гц	-	85 - 115	45,0	600	600	250	23,8
	4177	380В, 50Гц	-	106 - 143	55,0	600	600	250	25,2
	4277	380В, 50Гц	-	136 - 160	75,0	600	600	250	25,2
управление фазным (для Я5143 - линейным) напряжением с промежуточным реле
Я51411* (Я5143*)	1874	220В(380В),50Гц	1,6	0,36 • 0,65	0,18	400	300	250	20,4
	2074	220В(380В),50Гц	1,6	0,61 - 1	0,37	400	300	250	20,4
	2274	220В(380В),50Гц	1,6	0,95 - 1,6	0,55	400	300	250	20,4
	2474	220В(380В),50Гц	4	1,5 - 2,6	1,1	400	300	250	20,4
	2674 220В(380В),50Гц	220В(380В),50Гц	4	2,4 - 4	1,5	400	300	250	20,4
	2874 220В(380В),50Гц	220В(380В),50Гц	6,3	3,8 - 6	2,2	400	300	250	20,4
	2974 220В(380В),50Гц	220В(380В),50Гц	10	5,5 - В	3,0	400	300	250	20,4
	3074 220В(380В),50Гц	220В(380В),50Гц	16	7 - 10	4,0	400	300	250	20,4
	3174 220В(380В),50Гц	220В(380В),50Гц	16	9 - 14	5,5	400	300	250	21,4
	3274 220В(380В),50Гц	220В(380В),50Гц	25	13 - 19	7,5	400	300	250	21,4
	3474	220В(380В),50Гц	25	18 - 25	11,0	400	300	250	21,4
	3574	220В(380В),50Гц	40	25 - 32	15,0	600	400	250	26,6
	3674	220В(380В),50Гц	50	30 - 41	18,5	600	400	250	26,6
	3774	220В(380В),50Гц	63	47 - 64	22,0	600	400	250	27,1
	3874 220В(380В),50Гц	220В(380В),50Гц	80	54 - 66	30,0	600	400	250	27,1
	3974 220В(380В),50Гц	220В(380В),50Гц	100	68 - 92	37,0	600	600	250	28,3
	4074 220В(380В),50Гц	220В(380В),50Гц	125	85 - 115	45,0	600	600	250	28,3
	4174 220В(380В),50Гц	220В(380В),50Гц	160	106 - 143	55,0	600	600	250	28,9
	4274	220В(380В),50Гц	160	136 - 160	75,0	600	600	250	28,9

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"

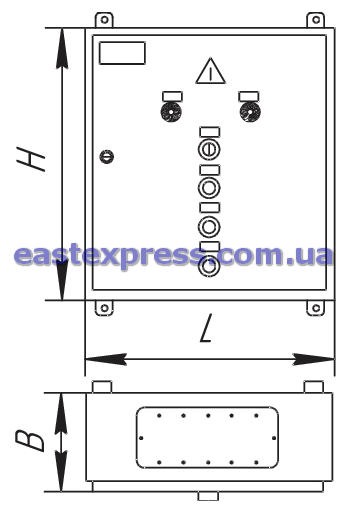

Ящики управления асинхронными двигателями реверсивные однофидерные

Технические характеристики

Тип ящика		Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	Габариты			Масса кг
Тип ящика		Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	H	L	B	Масса кг
управление фазным напряжением
Я5410, Я5411*		1874 220В, 50Гц	220В, 50Гц	1,6	0,38 - 0,65	0,18	600	400	250	21,2
		2074 220В, 50Гц	220В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	21,2
		2274 220В, 50Гц	220В, 50Гц	1,6	0,95 - 1,6	0,55	600	400	250	21,2
		2474 220В, 50Гц	220В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	21,2
		2674	220В, 50Гц	4	2,4 - 4	1,5	600	400	250	21,2
		2874	220В, 50Гц	6,3	3,8 - 6	2,2	600	400	250	21,2
		2974	220В, 50Гц	10	5,5 - 8	3,0	600	400	250	21,2
		3074	220В, 50Гц	10	7 - 10	4,0	600	400	250	21,2
		3174	220В, 50Гц	16	9 - 14	5,5	600	400	250	22,1
		3274	220В, 50Гц	25	13 - 19	7,5	600	400	250	22,1
		3474	220В, 50Гц	25	18 - 25	11,0	600	400	250	22,1
		3574	220В, 50Гц	40	25 - 32	15,0	600	600	250	27,4
		3674	220В, 50Гц	50	30 - 41	18,5	600	600	250	27,4
		3774	220В, 50Гц	63	47 - 64	22,0	600	600	250	27,9
		3874	220В, 50Гц	80	54 - 66	30,0	600	600	250	27,9
		3974	220В, 50Гц	100	68 - 92	37,0	800	600	250	29,1
		4074	220В, 50Гц	125	85 - 115	45,0	800	600	250	29,1
		4174	220В, 50Гц	160	106 - 143	55,0	800	600	250	29,7
		2474 220В, 50Гц	220В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	21,2
управление линейным напряжением
Я5412, Я5413*	1877		380В, 50Гц	1,6	0,38 - 0,65	0,18	600	400	250	21,4
	2077		380В, 50Гц	1,6	0,61 - 1	0,37	600	400	250	21,4
	2277		380В, 50Гц	1,6	0,95 - 1,6	0,55	600	400	250	21,4
	2477		380В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	21,4
	2677		380В, 50Гц	4	2,4 - 4	1,5	600	400	250	21,4
	2877 380В, 50Гц		380В, 50Гц	6,3	3,8 - 6	2,2	600	400	250	21,4
	2977		380В, 50Гц	10	5,5 - 8	3,0	600	400	250	21,4
	3077		380В, 50Гц	10	7 - 10	4,0	600	400	250	21,4
	3177		380В, 50Гц	16	9 - 14	5,5	600	400	250	22,3
	3277		380В, 50Гц	25	13 - 19	7,5	600	400	250	22,3
	3477		380В, 50Гц	25	18 - 25	11,0	600	400	250	22,3
	3577		380В, 50Гц	40	25 - 32	15,0	600	600	250	27,6
	3677		380В, 50Гц	50	30 - 41	18,5	600	600	250	27,6
	3777		380В, 50Гц	63	47 - 64	22,0	600	600	250	28,1
	3877 380В, 50Гц		380В, 50Гц	80	54 - 66	30,0	600	600	250	28,1
	3977 380В, 50Гц		380В, 50Гц	100	68 - 92	37,0	800	600	250	30,2
	4077 380В, 50Гц		380В, 50Гц	125	85 - 115	45,0	800	600	250	30,2
	4177 380В, 50Гц		380В, 50Гц	160	106 - 143	55,0	800	600	250	30,8
	4277 380В, 50Гц		380В, 50Гц	160	136 - 160	75,0	800	600	250	30,8
управление фазным напряжением без автомат, выключателя
Я5430, Я5431*	3174 220В, 50Гц		220В, 50Гц	-	9 - 14	5,5	600	400	250	21,5
	3274 220В, 50Гц		220В, 50Гц	-	13 - 19	7,5	600	400	250	21,5
	3474 220В, 5сГц		220В, 50Гц	-	18 - 25	11,0	600	400	250	21,5
	3574 220В, 50Гц		220В, 50Гц	-	25 - 32	15,0	600	600	250	26,7
	3674		220В, 50Гц	-	30 - 41	18,5	600	600	250	26,7
	3774		220В, 50Гц	-	47 - 64	22,0	600	600	250	37,2
	3874		220В, 50Гц	-	54 - 66	30,0	600	600	250	37,2
	3974		220В, 50Гц	-	68 - 92	37,0	800	600	250	29,1
	4074		220В, 50Гц	-	85 - 115	45,0	800	600	250	29,1
	4174		220В, 50Гц	-	106 - 143	55,0	800	600	250	29,6
	4274		220В, 50Гц	-	136 - 160	75,0	800	600	250	29,6
управление линейным напряжением без автомат, выключателя
Я5432, Я5433*	3177 380В, 50Гц		380В, 50Гц	-	9 - 14	5,5	600	400	250	21,5
	3277		380В, 50Гц	-	13 - 19	7,5	600	400	250	21,5
	3477		380В, 50Гц	-	18 - 25	11,0	600	400	250	21,5
	3577		380В, 50Гц	-	25 - 32	15,0	600	600	250	26,7
	3677		380В, 50Гц	-	30 - 41	18,5	600	600	250	26,7
	3777		380В, 50Гц	-	47 - 64	22,0	600	600	250	37,2
	3877		380В, 50Гц	-	54 - 66	30,0	600	600	250	37,2
	3977		380В, 50Гц	-	68 - 92	37,0	800	600	250	29,1
	4077 380В, 50Гц		380В, 50Гц	-	85 - 115	45,0	800	600	250	29,1
	4177 380В, 50Гц		380В, 50Гц	-	106 - 143	55,0	800	600	250	29,6
	4277 380В, 50Гц		380В, 50Гц	-	136 - 160	75,0	800	600	250	29,6
управление фазным (для Я5443 - линейным) напряжением с промежуточным реле
Я5141*	1874		220В(380В),50Гц	1,6	0,38 - 0,65	0,18	600	400	250	21,5
	2074		220В(380В),50Гц	1,6	0,61 - 1	0,37	600	400	250	21,5
	2274		220В(380В),50Гц	2,5	0,95 - 1,6	0,55	600	400	250	21,5
	2474		220В(380В),50Гц	4	1,5 - 2,6	1,1	600	400	250	21,5
	2674		220В(380В),50Гц	6,3	2,4 - 4	1,5	600	400	250	21,5
	2874 220В(380В),50Гц		220В(380В),50Гц	6,3	3,8 - 6	2,2	600	400	250	21,5
	2974		220В(380В),50Гц	10	5,5 - 8	3,0	600	400	250	21,5
	3074		220В(380В),50Гц	10	7 - 10	4,0	600	400	250	21,5
	3174		220В(380В),50Гц	16	9 - 14	5,5	600	400	250	22,4
	3274		220В(380В),50Гц	25	13 - 19	7,5	600	400	250	22,4
	3474		220В(380В),50Гц	25	18 - 25	11,0	600	400	250	22,4
	3574		220В(380В),50Гц	40	25 - 32	15,0	600	600	250	27,7
	3674		220В(380В),50Гц	50	30 - 41	18,5	600	600	250	27,7
	3774		220В(380В),50Гц	63	47 - 64	22,0	600	600	250	28,1
	3874		220В(380В),50Гц	80	54 - 66	30,0	600	600	250	28,1
	3974		220В(380В),50Гц	100	68 - 92	37,0	800	600	250	29,4
	4074		220В(380В),50Гц	125	85 - 115	45,0	800	600	250	29,4
	4174		220В(380В),50Гц	160	106 - 143	55,0	800	600	250	30
	4274		220В(380В),50Гц	160	136 - 160	75,0	800	600	250	30

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"

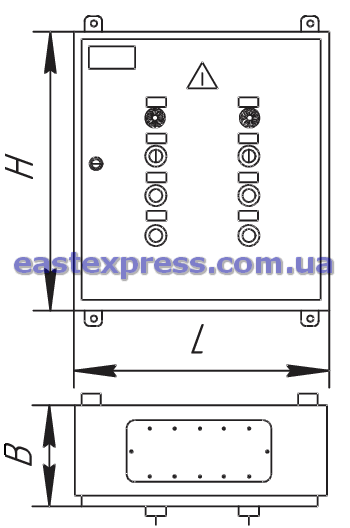

Ящики управления асинхронными двигателями нереверсивные двухфидерные

Технические характеристики

Тип ящика	Типо- исполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	Габариты			Масса кг
Тип ящика	Типо- исполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	H	L	B	Масса кг
управление фазным напряжением с автоматическим выключателем на каждый фидер
Я5114, Я5115*	1874	220В, 50Гц	1,6	0,38 - 0,65	0,18	600	400	250	21,5
	2074	220В, 50Гц	1,6	0,61 - 1	0,37	600	400	250	21,5
	2274	220В, 50Гц	1,6	0,95 - 1,6	0,55	600	400	250	21,5
	2474	220В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	21,5
	2674	220В, 50Гц	6,3	2,4 - 4	1,5	600	400	250	21,5
	2874	220В, 50Гц	6,3	3,8 - 6	2,2	600	400	250	21,5
	2974	220В, 50Гц	10	5,5 - 8	3,0	600	400	250	21,5
	3074	220В, 50Гц	16	7 - 10	4,0	600	400	250	21,5
	3174	220В, 50Гц	16	9 - 14	5,5	600	400	250	22,4
	3274	220В, 50Гц	25	13 - 19	7,5	600	400	250	22,4
	3474	220В, 50Гц	25	18 - 25	11,0	600	400	250	22,4
	3574	220В, 50Гц	40	25-32	15,0	600	600	250	27,4
	3674	220В, 50Гц	50	30 - 41	18,5	600	600	250	27,4
управление линейным напряжением с автоматическим выключателем на каждый фидер
Я5116, Я5117*	1877	380В, 50Гц	1,6	0,38 - 0,65	0,18	600	400	250	21,7
	2077	380В, 50Гц	1,6	0,61 - 1	0,37	600	400	250	21,7
	2277	380В, 50Гц	1,6	0,95 - 1,6	0,55	600	400	250	21,7
	2477	380В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	21,7
	2677	380В, 50Гц	4	2,4 - 4	1,5	600	400	250	21,7
	2877	380В, 50Гц	6,3	3,8 - 6	2,2	600	400	250	21,7
	2977	380В, 50Гц	10	5,5 - 8	3,0	600	400	250	21,7
	3077	380В, 50Гц	10	7 - 10	4,0	600	400	250	21,7
	3177	380В, 50Гц	16	9 - 14	5,5	600	400	250	22,6
	3277	380В, 50Гц	25	13 - 19	7,5	600	400	250	22,6
	3477	380В, 50Гц	25	18 - 25	11,0	600	400	250	22,6
	3577	380В, 50Гц	40	25 - 32	15,0	600	600	250	27,6
	3677	380В, 50Гц	50	30 - 41	18,5	600	600	250	27,6
управление фазным напряжением без автоматического выключателя
Я5134, Я5135*	1874	220В, 50Гц	-	0,38 - 0,65	0,18	600	400	250	19,4
	2074	220В, 50Гц	-	0,61 - 1	0,37	600	400	250	19,4
	2274	220В, 50Гц	-	0,95 - 1,6	0,55	600	400	250	19,4
	2474	220В, 50Гц	-	1,5 - 2,6	1,1	600	400	250	19,4
	2674	220В, 50Гц	-	2,4 - 4	1,5	600	400	250	19,4
	2874	220В, 50Гц	-	3,8 - 6	2,2	600	400	250	19,4
	2974	220В, 50Гц	-	5, 5-8	3,0	600	400	250	19,4
	3074	220В, 50Гц	-	7 - 10	4,0	600	400	250	19,4
	3174	220В, 50Гц	-	9 - 14	5,5	600	400	250	20,3
	3274	220В, 50Гц	-	13 - 19	7,5	600	400	250	20,3
	3474	220В, 50Гц	-	18 - 25	11,0	600	400	250	20,3
управление линейным напряжением без автоматического выключателя
Я5136, Я5137*	1877	380В, 50Гц	-	0,38 - 0,65	0,18	600	400	250	19 ,6
	2077	380В, 50Гц	-	0,61 - 1	0,37	600	400	250	19,6
	2277	380В, 50Гц	-	0,95 - 1,6	0,55	600	400	250	19,6
	2477	380В, 50Гц	-	1,5 - 2,6	1,1	600	400	250	19,6
	2677	380В, 50Гц	-	2,4 - 4	1,5	600	400	250	19,6
	2877	380В, 50Гц	-	3,8 - 6	2,2	600	400	250	19,6
	2977	380В, 50Гц	-	5,5- 8	3,0	600	400	250	19,6
	3077	380В, 50Гц	-	7 - 10	4,0	600	400	250	19,6
	3177	380В, 50Гц	-	9 - 14	5,5	600	400	250	20,5
	3277	380В, 50Гц	-	13 - 19	7,5	600	400	250	20,5
	3477	380В, 50Гц	-	18 - 25	11, 0	600	400	250	20,5
управление фазным напряжением с одним автоматическим выключателем на оба фидера
Я5124, Я5125*	1874А	220В, 50Гц	4	0,38 - 0,65	0,18	600	400	250	20,5
	2074А	220В, 50Гц	4	0,61 - 1	0,37	600	400	250	20,5
	2274А	220В, 50Гц	4	0,95 - 1,6	0,55	600	400	250	20,5
	2474А	220В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	20,5
	2074Б	220В, 50Гц	6,3	0,61 - 1	0,37	600	400	250	20,5
	2274Б	220В, 50Гц	6,3	0,95 - 1, 6	0,55	600	400	250	20,5
	2474Б	220В, 50Гц	6,3	1,5 - 2,6	1,1	600	400	250	20,5
	2674Б	220В, 50Гц	6,3	2, 4 -4	1,5	600	400	250	20,5
	2274В	220В, 50Гц	10	0,95 - 1,6	0,55	600	400	250	20,5
	2474В	220В, 50Гц	10	1,5 - 2,6	1,1	600	400	250	20,5
	2674В	220В, 50Гц	10	2,4 - 4	1,5	600	400	250	20,5
	2874В	220В, 50Гц	10	3,8 - 6	2,2	600	400	250	20,5
	2974В 2474Г	220В, 50Гц	10	5,5 - 8	3,0	600	400	250	20,5
	2474Г	220В, 50Гц	16	1,5 – 2,6	1,1	600	400	250	20,5
	2674Г	220В, 50Гц	16	2,4 - 4	1,5	600	400	250	20,5
	2274Г	220В, 50Гц 220В, 50Гц	16 16	0,95 - 1,6 1,5 - 2,6	0,55 1,1	600 600	400 400	250 250	20,5 20,5
	2474Г	220В, 50Гц	16	1,5 – 2,6	1,1	600	400	250	20,5
	2674Г	220В, 50Гц	16	2,4 - 4	1,5	600	400	250	20,5
	2874Г	220В, 50Гц	16	3,8 - 6	2,2	600	400	250	20,5
	2974Г	220В, 50Гц	16	5,5 - 8	3,0	600	400	250	20,5
	3074Г	220В, 50Гц	16	7- 10	4,0	600	400	250	20,5
	3174Г	220В, 50Гц 220В, 50Гц	16 20	9 - 14 2,4-4	5,5 1,5	600 600	400 400	250 250	20,5 21,2
	2674Д	220В, 50Гц	20	2,4 - 4	1,5	600	400	250	21,2
	2874Д	220В, 50Гц	20	3,8 - 6	2,2	600	400	250	21,3
	2974Д	220В, 50Гц	20	5,5 - 8	3,0	600	400	250	21,3
	3074Д	220В, 50Гц	20	7- 10	4,0	600	400	250	21,3
	3174Д	220В, 50Гц	20	9 - 14	5,5	600	400	250	21,3
	3274Д	220В, 50Гц	20	13 - 19	7,5	600	400	250	21,3

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"

Тип ящика	Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	Габариты			Масса кг
Тип ящика	Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	H	L	B	Масса кг
управление фазным напряжением с автоматическим выключателем на каждый фидер
Я5124, Я5125*	2874Е	220В, 50Гц	31.5	3.8 - 6	2,2	600	400	250	21,4
	2974Е	220В, 50Гц	31,5	5,5 - 8	3,0	600	400	250	21,4
	3074Е	220В, 50Гц	31,5	7 - 10	4,0	600	400	250	21,4
	3174Е	220В, 50Гц	31,5	9 - 14	5,5	600	400	250	21,4
	3274Е	220В, 50Гц	31.5	13 - 19	7,5	600	400	250	21,4
	3474Е	220В, 50Гц	31,5	18 - 25	11.0	600	400	250	21,4
	2974И	220В, 50Гц	40	5.5 - 8	3,0	600	400	250	21,5
	3074И	220В, 50Гц	40	7 - 10	4,0	600	400	250	21,5
	3174И	220В, 50Гц	40	9 - 14	5.5	600	400	250	21,5
	3274И	220В, 50Гц	40	13 - 19	7,5	600	400	250	21,5
	3474И	220В, 50Гц	40	18 - 25	11.0	600	400	250	21,5
	3274К	220В, 50Гц	50	13 - 19	7.5	600	400	250	21.7
	3474К	220В, 50Гц	50	18 - 25	11,0	600	400	250	21,7
управление линейным напряжением с автоматическим выключателем на каждый фидер
Я5126, Я5127*	1877А	380В, 50Гц	4	0,38 - 0,65	0,18	600	400	250	20,7
	2077А	380В, 50Гц	4	0,61 - 1	0,37	600	400	250	20,7
	2277А	380В, 50Гц	4	0,95 - 1,6	0,55	600	400	250	20,7
	2477А	380В, 50Гц	4	1,5 - 2,6	1,1	600	400	250	20,7
	2077Б	380В, 50Гц	6,3	0,61 - 1	0,37	600	400	250	20,7
	2277Б	380В, 50Гц	6,3	0,95 - 1,6	0,55	600	400	250	20,7
	2477Б	380В, 50Гц	6,3	1,5 - 2,6	1,1	600	400	250	20,7
	2677Б	380В, 50Гц	6,3	2,4 - 4	1,5	600	400	250	20,7
	2277В	380В, 50Гц	10	0,95 - 1,6	0,55	600	400	250	20,7
	2477В	380В, 50Гц	10	1,5 - 2,6	1,1	600	400	250	20,7
	2677В	380В, 50Гц	10	2,4 - 4	1,5	600	400	250	20,7
	2877В	380В, 50Гц	10	3,8 - 6	2,2	600	400	250	20,7
	2977В	380В, 50Гц	10	5,5 - 8	3,0	600	400	250	20,7
	2477Г	380В, 50Гц	16	1,5 - 2,6	1,1	600	400	250	20,7
	2677Г	380В, 50Гц	16	2,4 -4	1,5	600	400	250	20,7
	2277Г	380В, 50Гц	16	0,95 - 1,6	0,55	600	400	250	20,7
	2477Г	380В, 50Гц	16	1,5 - 2,6	1,1	600	400	250	20,7
	2677Г	380В, 50Гц	16	2,4 - 4	1,5	600	400	250	20,7
	2877Г	380В, 50Гц	16	3,8 - 6	2,2	600	400	250	20,7
	2977Г	380В, 50Гц	16	5,5 - 8	3,0	600	400	250	20,7
	3077Г	380В, 50Гц	16	7 - 10	4,0	600	400	250	20,7
	3177Г	380В, 50Гц	16	9 - 14	5,5	600	400	250	20,7
	2677Д	380В, 50Гц	20	2,4 - 4	1,5	600	400	250	21,4
	2877П	380В, 50Гц	20	3,8 - 6	2,2	600	400	250	21,5
	2977Д	380В, 50Гц	20	5,5 - 8	3,0	600	400	250	21,5
	3077П	380В, 50Гц	20	7 - 10	4,0	600	400	250	21,5
	3177Д	380В, 50Гц	20	9 - 14	5,5	600	400	250	21,6
	3277Д	380В, 50Гц	20	13 - 19	7,5	600	400	250	21,6
	2877Е	380В, 50Гц	31,5	3,8 - 6	2,2	600	400	250	21,6
	2977Е	380В, 50Гц	31,5	5,5 - 8	3,0	600	400	250	21,6
	3077Е	380В, 50Гц	31,5	7- 10	4,0	600	400	250	21,6
	3177Е	380В, 50Ги	31,5	9 - 14	5,5	600	400	250	21,6
	3277Е	380В, 50Гц	31,5	13- 19	7,5	600	400	250	21,6
	3477Е	380В, 50Гц	31,5	18-25	11,0	600	400	250	21,6
	2977И	380В, 50Гц	40	5,5 - 8	3,0	600	400	250	21,7
	3077И	380В, 50Гц	40	7 - 10	4,0	600	400	250	21,7
	3177И	380В, 50Гц	40	9 - 14	5,5	600	400	250	21,7
	3277И	380В, 50Гц	40	13 - 19	7,5	600	400	250	21,7
	3477И	380В, 50Гц	40	18 - 25	11,0	600	400	250	21,7
	3277К	380В, 50Гц	50	13 - 19	7,5	600	400	250	21,9
	3477К	380В, 50Гц	50	18 - 25	11,0	600	400	250	21,9

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"

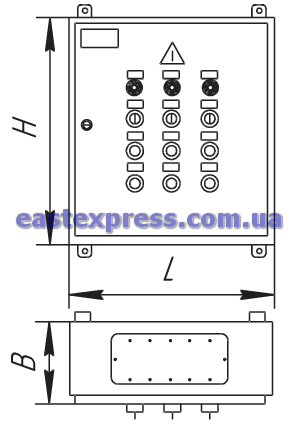

Ящики управления асинхронными двигателями нереверсивные трехфидерные

Технические характеристики

Тип ящика	Типоисполнение	Напр. цепи управления		Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	Габариты			Масса кг
Тип ящика	Типоисполнение	Напр. цепи управления		Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	H	L	B	Масса кг
управление фазным напряжением с автоматическим выключателем на каждый фидер
Я5128, Я5129*	1874	220В, 50Гц 1,6	1,6		0,38 – 0,65	0,18	600	600	250	23, 6
	2074	220В, 50Гц 1,6	1,6		0,61 – 1	0,37	600	600	250	23, 6
	2274	220В, 50Гц	1,6		0,95 - 1,6	0,55	600	600	250	23, 6
	2474	220В, 50Гц	4		1,5 - 2,6	1,1	600	600	250	23, 6
	2674	220В, 50Гц	4		2,4 - 4	1,5	600	600	250	23, 6
	2874	220В, 50Гц 6,3	6,3		3,8 - 6	2,2	600	600	250	23, 6
	2974	220В, 50Гц 10	10		5,5 - 8	3,0	600	600	250	23, 6
	3074	220В, 50Гц	16		7 - 10	4,0	600	600	250	23, 6

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"

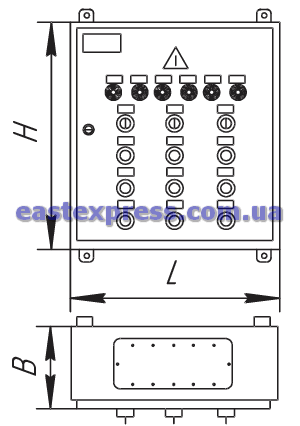

Ящики управления асинхронными двигателями реверсивные трехфидерные

Технические характеристики

Тип ящика	Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	Габариты			Масса кг
Тип ящика	Типоисполнение	Напр. цепи управления	Ток рас- цеп,	Диапазон тока тепл,	Мощ- ность двига- теля	H	L	B	Масса кг
управление фазным напряжением с автоматическим выключателем на каждый фидер
Я5428, Я5429*	22 74	220В, 50Гц	1,6	0,95 - 1,6	0,55	600	600	250	27, 4
	24 74	220В, 50Гц	4	1,5 - 2,6	1,1	600	600	250	27, 4
	26 74	220В, 50Гц	4	2,4 - 4	1,5	600	600	250	27, 4
	2874	220В, 50Гц	6,3	3,8 - 6	2,2	600	600	250	27, 4
	29 74	220В, 50Гц	10	5,5 - 8	3,0	600	600	250	27, 4
	3074	220В, 50Гц	16	7 - 10	4,0	600	600	250	27, 4

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"

Ящики с клеммниками

Технические характеристики

Тип ящика	Ном. ток клемм, А	Количество клемм	Габариты			Масса кг
Тип ящика	Ном. ток клемм, А	Количество клемм	H	L	B	Масса кг
Я5001-34-АФ	25	40	600	400	250	17,8
Я50О2-34-АФ	25	50	600	400	250	17,8
Я5003-34-АФ	25	80	600	600	250	19,1
Я5004-34-АФ	25	160	600	600	250	20,4
Я5005-36-АФ	63	6	600	400	250	17,1

* нечетный номер соответствует ящику управления с переключателем "Мест, - 0 - Диcт,"
