Осветительные шинопроводы ШОС

Применение:

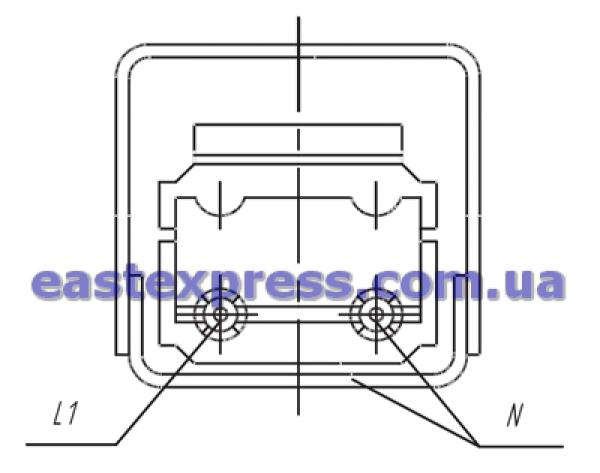

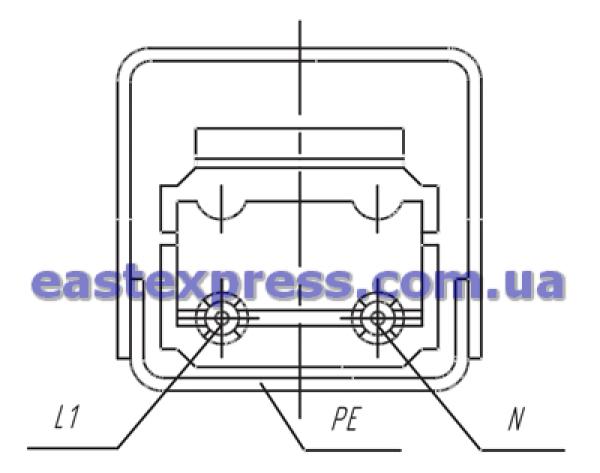

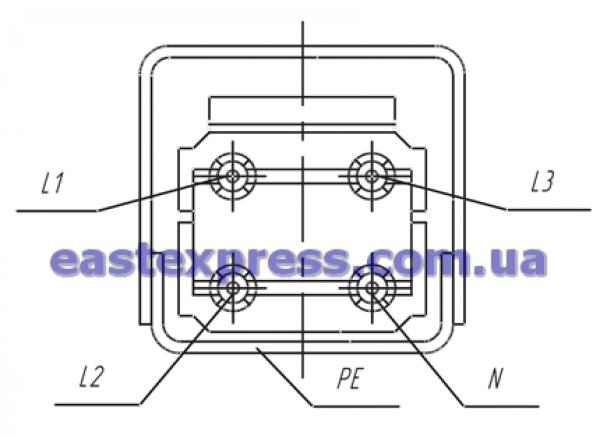

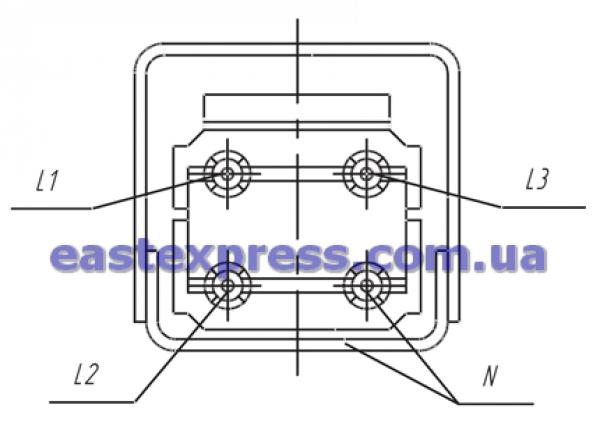

Шинопроводы ШОС предназначены для выполнения в производственных помещениях, общественных и административных зданиях осветительных линий. Вид на секцию шинопровода с торца (со стороны штепсельной розетки) показан на рисунке.

Шинопроводы ШОС2 и ШОС3 применяют для выполнения однофазных линий, а ШОС4 и ШОС5 - трехфазных, питающих однофазные нагрузки с номинальным током до 10А.

Шинопроводы ШОС2 и ШОС4 двух и четырех проводные для электрических сетей с глухозаземленной нейтралью, т.е. нулевой провод замкнут на металический кожух шинопровода и образует совмещенный (PEN) проводник.

Шинопроводы ШОС3 и ШОС5 трех и пятипроводные, в них нулевой и защитные провода разделены (N и PEN), роль защитного проводника выполняет металлический кожух шинопровода (РЕN).

Шинопроводы не предназначены для эксплуатации в химически активных средах и взрывоопасных зонах.

Шинопроводы допускают применение в пожароопасных зонах классов П-I и П-IIА.

Шинопровод обеспечивает возможность штепсельного присоединения (без снятия напряжения с линии) однофазных приемников электрической энергии на номинальный ток 10А в точках сети, отстоящих друг от друга на 0,5 или 1 метр.

Прямые секции имеют штепсельные окна для присоединения светильников. В штепсельных окнах попеременно выведены разные фазы (А, В, С) и нуль.

Светильники могут подключаться к шинопроводу только с помощью специального ответвительного штепселя.

Шинопровод состоит из типовых элементов: секций (прямых, вводных, гибких); торцовых заглушек; штепселей и конструкций для крепления.

Соединение секций разъемно - разборное. Один конец секции снабжен штепсельной розеткой с затягивающими винтами, а на другом конце выступающие провода образуют штепсельную вилку. После того, как штепсель одной секции вставлен в розетку другой секции, штепсельный контакт затягивается винтами.

Номенклатура элементов, входящих в шинопровод, приведена дальше.

Основные технические данные осветительных шинопроводов ШОС приведены в таблице.

Применение:

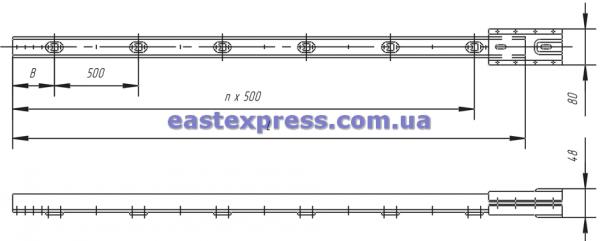

Прямые секции состоят из изолированных медных проводов, скрепленных изоляторами и
заключенными в металлический короб. Соединение коробов на стыках соседних секций осуществляется двумя полумуфтами.
Прямые секции имеют штепсельные окна для присоединения ответвительных штепселей к электроприемникам (светильникам). Окна закрываются пластмассовыми заглушками, снимаемыми при установке штепселей. В каждое штепсельное окно выведены поочередно разные фазы и нулевой провод.

Применение:

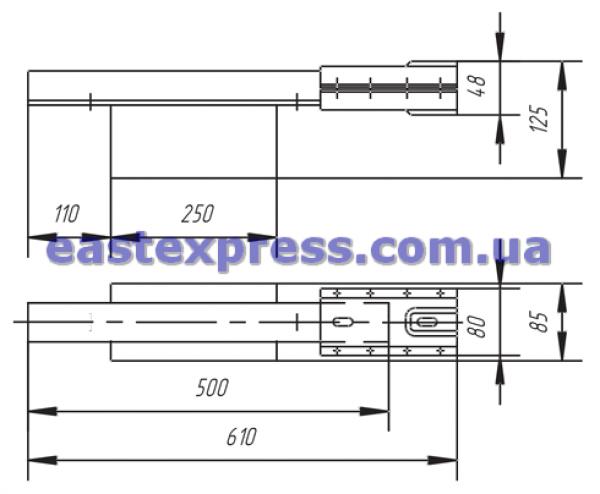

Вводная секция предназначена для присоединения к источнику электроэнергии. Присоединение осуществляется посредством проводов или кабеля и установленными в секции контактными зажимами.
Зажимы рассчитаны на длительный ток (вдвое больший, чем номинальный ток шинопровода), что позволяет устанавливать вводную секцию как в конце, так и в середине линии шинопровода.
Масса вводной секции - 3,57 кг.

Применение:

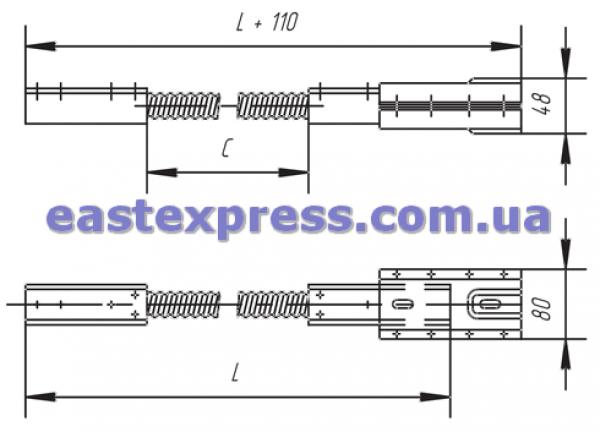

Гибкие секции шинопроводов ШОС выполнены в виде двух жёстких участков, соединённых гибким металлорукавом. Гибкие секции могут быть изогнуты под любым углом с минимальным радиусом 300 мм.

Применение:

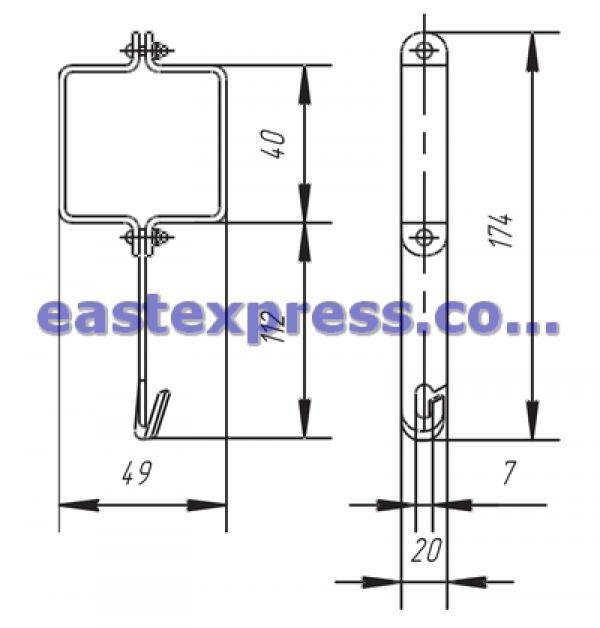

Конструкции для крепления шинопровода на стенах, колоннах, над полом, а также для его подвески в пролётах - хомуты и скобы - имеют V-образный элемент или замкнутую скобу, охватывающие и поддерживающие шинопровод в месте его крепления без жёсткого зажатия.

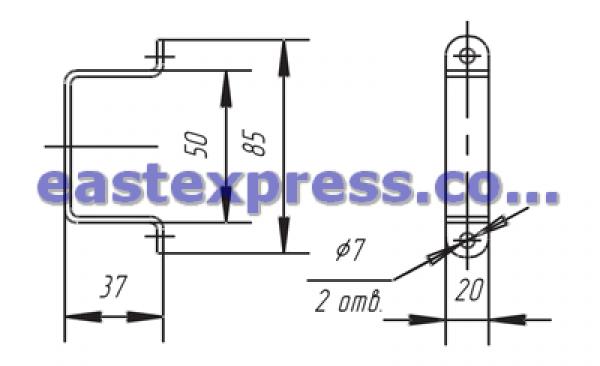

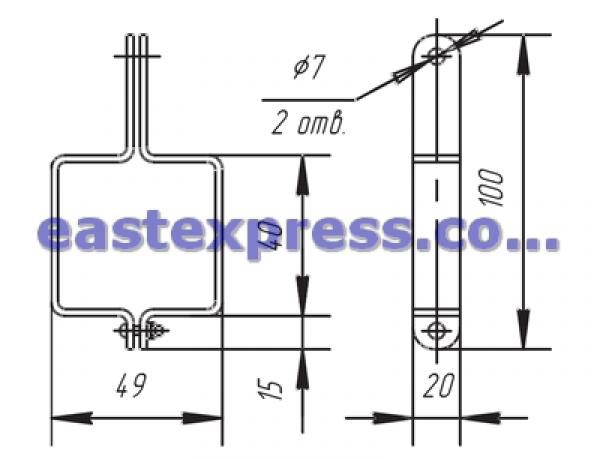

На рисунках показаны основные конструкции для крепления шинопровода ШОС.
Масса хомута К544 – 0,072 кг.
Масса хомута с крючком К470 – 0,12 кг.
Масса скобы К474 – 0,035 кг.

Применение:

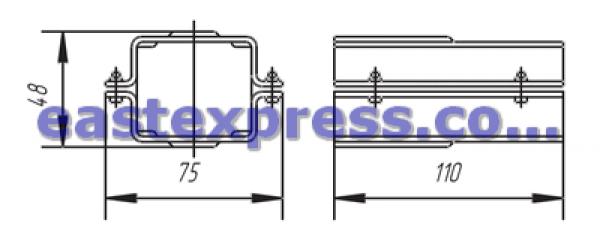

Заглушка торцовая У 1635 предназначена для закрывания торцов крайних секций линии.
Масса заглушки торцовой – 0,4 кг.

Применение:

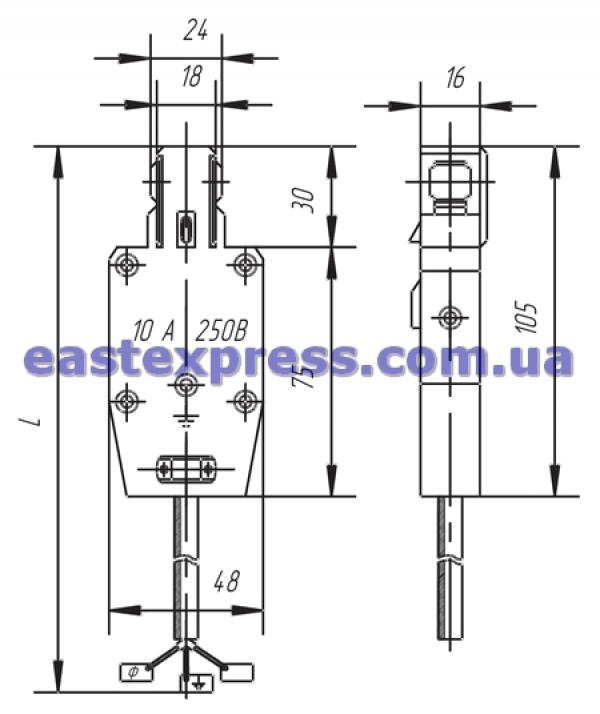

Штепсели ответвительные предназначены для присоединения светильников и имеют пластмассовый корпус, в котором заключены фазный, нулевой и заземляющий выводы, а также элемент для крепления штепселя к коробу шинопровода. Штепсели заряжаются гибким трёхжильным шнуром сечением 0,75 мм2 и длиной 1 или 2 м.
Типы выпускаемых штепселей показаны в таблице.
