Короба кабельные металлические блочные типа ККБ
Применение:
Применяются для прокладки силовых и совместно силовых и контрольных кабелей по площадкам обслуживания, фермам, колоннам и стенам под перекрытиями внутри зданий и сооружений, а также на открытом воздухе по специальным и технологическим эстакадам и другим опорным конструкциям.

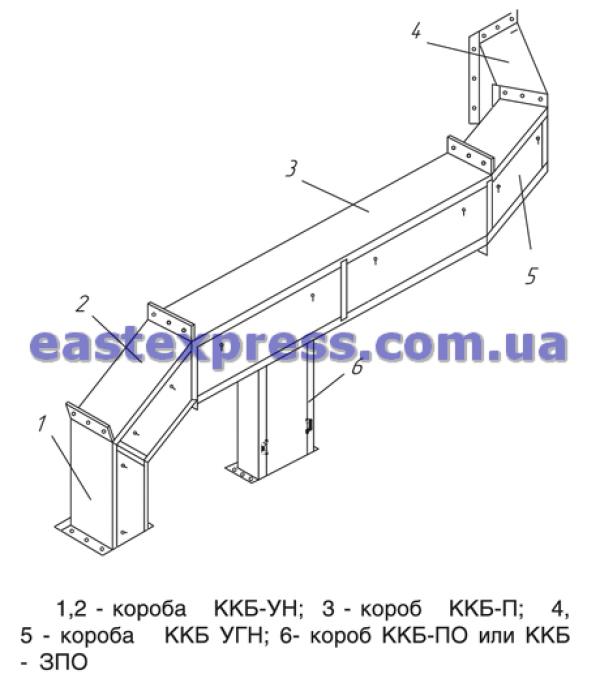

Кабельные трассы набираются из секций коробов, марки и характеристики которых приведены в таблице. Крепление коробов к опорным конструкциям производится за стыковочную обойму с помощью болтового или сварного соединения. Стыковка секций коробов выполняется при помощи болтовых или сварных соединений.
Исполнение изделий:
У3 - лакокрасочное покрытие;
УТ1,5 - сталь оцинкованная .
Обозначение исполнения |
Наименование исполнения |
Назначение |

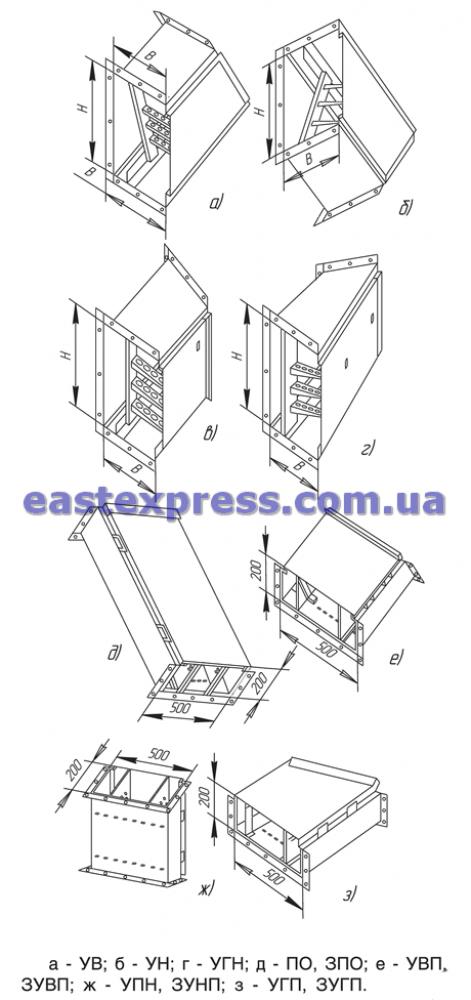

Обозна- чение на рисунке |
|
П |
Прямой |
Для прямого участка трассы |
|
|
УВ |
Угловой с поворотом вверх |
Для перехода с горизонтальной трассы на вертикальную с поворотом вверх на 45° |
а |
|
УН |
Угловой с поворотом вниз |
Для перехода с горизонтальной трассы на вертикальную с поворотом вниз на 45° |
б |
|
УГВ |
Угловой горизонтальный с внутренним углом поворота |
Для горизонтального поворота трассы на 45° |
в |
|
УГН |
Угловой горизонтальный с наружным углом поворота |
Для горизонтального поворота трассы на 45° |
г |
|
ПО |
Одноканальный прямой плоский |
Для прямого участка трассы |
д |
|
УВП |
Одноканальный угловой плоский с вертикальным поворотом вверх |
Для перехода с горизонтальной трассы на воротом вверх на 45° |
е |
|
УНП |
Одноканальный угловой плоский с поворотом вниз |
Для перехода с горизонтальной трассы на вертикальную с поворотом вниз на 45° |
ж |
|
УГП |
Одноканальный угловой горизонтальный плоский |
Для горизонтального поворота трассы на 45 |
з |
|
ЗПО |
Трехканальный прямой плоский |
Для прямого участка трассы |
д |
|
ЗУВП |
Трехканальный угловой плоский с поворотом вверх |
Для перехода с горизонтальной трассы на вертикальную с поворотом вверх на 45° |
е |
|
ЗУНП |
Трехканальный угловой плоский с поворотом вниз |
Для перехода с горизонтальной трассы на вертикальную с поворотом вниз на 45° |
ж |
|
ЗУГП |
Трехканальный угловой горизонтальный плоский |
Для горизонтального поворота трассы на 45° |
з |
|

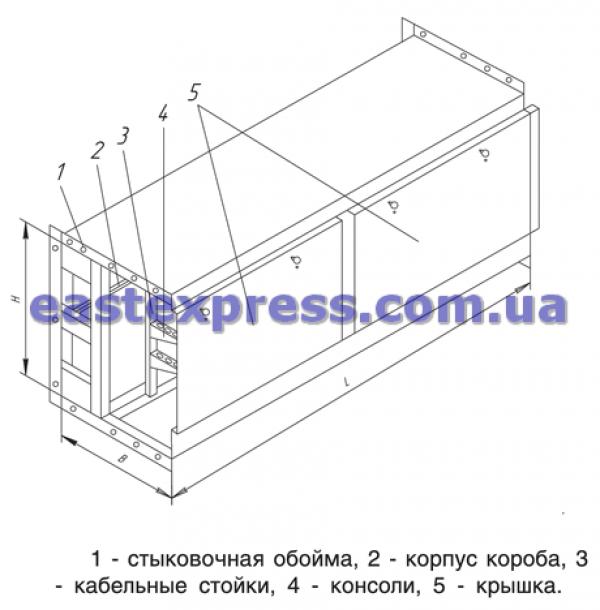

Тип секции |
Габариты, мм |
Коли- чество консолей на стойке, шт. |
Длина консоли, мм |
Допускаемая нагрузка, Н |
Масса, кг не более |
||||
Высота Н |
Ширина В |
Длина |
вне здания при про- лете 6 м |
внутри зданий при про- лете 6 м |
внутри зданий при про- лете 3 м |
||||
Прямой |
|||||||||
ККБ-П-0,65/0,4-1 ККБ-П-0,65/0,4-2 ККБ-П-0,65/0,4-3 ККБ-П-0,65/0,6-1 ККБ-П-0,65/0,6-2 ККБ-П-0,65/0,6-3 ККБ-П-0,95/0,6-1 ККБ-П-0,95/0,6-2 ККБ-П-0,95/0,6-3 |
650 650 650 650 650 650 950 950 950 |
400 400 400 600 600 600 600 600 600 |
1000 2000 3000 1000 2000 3000 1000 2000 3000 |
3 3 3 3 3 3 5 5 5 |
250 250 250 450 450 450 450 450 450 |
650 1300 1950 960 1920 2880 1440 2880 4320 |
800 1600 2400 1200 2400 3600 1600 3200 4800 |
1000 2000 3000 1300 2600 3900 2200 4400 6600 |
80 130 180 90 150 210 110 180 250 |
Угловой с поворотом вверх |
|||||||||
ККБ-УВ-0,65/0,4 ККБ-УВ-0,65/0,6 ККБ-УВ-095/0,6 |
650 650 950 |
400 600 600 |
- - - |
3 3 5 |
250 450 450 |
650 960 1440 |
800 1200 1600 |
1000 1300 2200 |
50 60 80 |
Угловой с поворотом вниз |
|||||||||
ККБ-УН-0,65/0,4 ККБ-УН-0,65/0,6 ККБ-УН-0,95/0,6 |
650 650 950 |
400 600 600 |
- - - |
3 3 5 |
250 450 450 |
650 960 1440 |
800 1200 1660 |
1000 1300 2200 |
50 60 85 |
Угловой горизонтальный с внутренним углом поворота |
|||||||||
ККБ-УГВ-0,65/0,4 ККБ-УГВ-0,65/0,6 ККБ-УГВ-0,95/0,6 |
650 650 950 |
400 600 600 |
- - - |
3 3 5 |
250 450 450 |
650 960 1440 |
800 1200 1600 |
1000 1300 2200 |
50 60 80 |
Угловой горизонтальный с наружным углом поворота |
|||||||||
ККБ-УГН-0,65/0,4 ККБ-УГН-0,65/0,6 ККБ-УГН-0,95/0,6 |
650 650 950 |
400 600 600 |
- - - |
3 3 5 |
250 450 450 |
650 960 1440 |
800 1200 1600 |
1000 1300 2200 |
50 65 80 |
Одноканальные плоские Прямой |
|||||||||
ККБ-ПО-0,2/0,5-2 ККБ-ПО-0,2/0,5-3 |
200 200 |
500 500 |
2000 3000 |
- - |
- - |
900 1350 |
1200 1800 |
2000 3000 |
45 65 |
Угловой с поворотом вверх |
|||||||||
ККБ-УВП-0,2/0,5 |
200 |
500 |
- |
- |
- |
450 |
600 |
1000 |
25 |
Угловой с поворотом вниз |
|||||||||
ККБ-УНП-0,2/0,5 |
200 |
500 |
- |
- |
- |
450 |
600 |
1000 |
25 |
Угловой горизонтальный |
|||||||||
ККБ-УГП-0,2/0,5 |
200 |
500 |
- |
- |
- |
450 |
600 |
1000 |
20 |
Трехканальные плоские Прямой |
|||||||||
ККБ-ЗПО-0,2/0,5-2 ККБ-ЗПО-0,2/0,5-3 |
200 200 |
500 500 |
2000 3000 |
- - |
- - |
900 1350 |
1200 1800 |
2000 3000 |
65 85 |
Угловой с поворотом вверх |
|||||||||
ККБ-ЗУВП-0,2/0,5 |
200 |
500 |
- |
- |
- |
450 |
600 |
1000 |
30 |
Угловой с поворотом вниз |
|||||||||
ККБ-ЗУНП-0,2/0,5 |
200 |
500 |
- |
- |
- |
450 |
600 |
1000 |
30 |
Угловой горизонтальный |
|||||||||
ККБ-ЗУГП-0,2/0,5 |
200 |
500 |
- |
- |
- |
450 |
600 |
1000 |
30 |
