Лотки НЛ и аксессуары
Применение:
Лотки НЛ предназначены для прокладки в них проводов, контрольных и силовых кабелей напряжением до 1000 В.

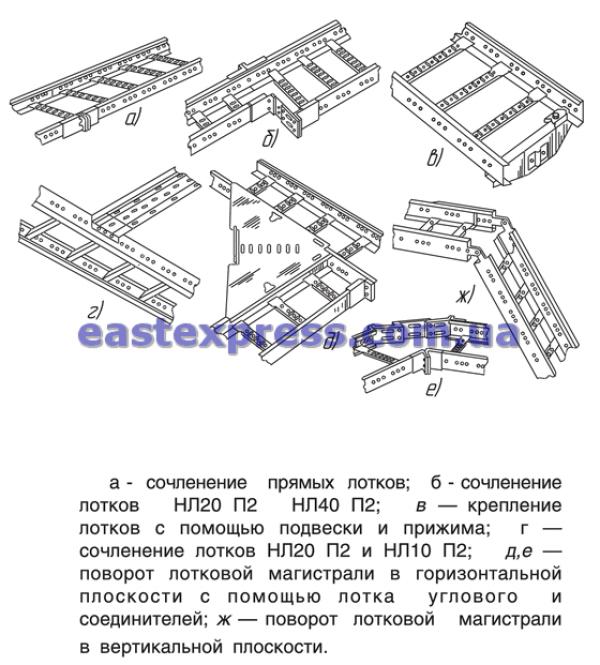

В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях. Лотки изготовляются шириной 50, 100, 200 и 400 мм, длина лотков 2 м.
Все лотки, при расстоянии между местами крепления 2 м, рассчитаны на равномерно распределенную нагрузку 1250 Н, а лотки шириной 200 и 400 мм и на дополнительную сосредоточенную нагрузку 800 Н, приложенную в середине пролета.
Соединение элементов лотков выполняется с помощью болтов, при этом между ними обеспечивается непрерывная электрическая связь.
Крепление лотков предусмотрено к кронштейнам, на подвесках и сборных кабельных конструкциях.
Предназначены для прямых участков трассы. секции соединяют путем ввода одной в другую на 135 мм. Соединение выполняется стандартными резьбовыми крепежными изделиями.
Воздействие механических факторов внешней среды по группе М2 ГОСТ 17516-72.
Исполнение изделий:
У3 - лакокрасочное покрытие;
УТ1,5 - сталь оцинкованная .

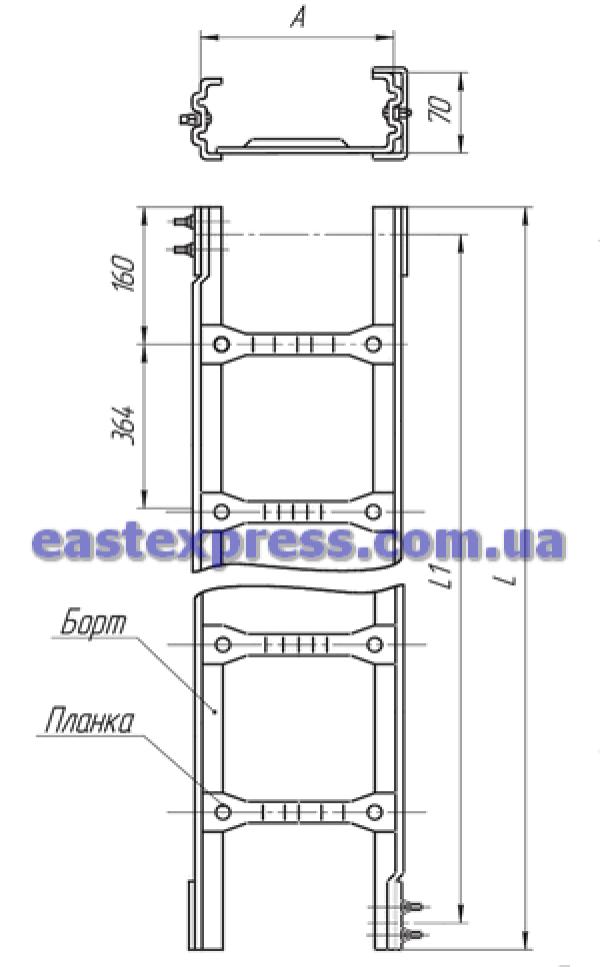

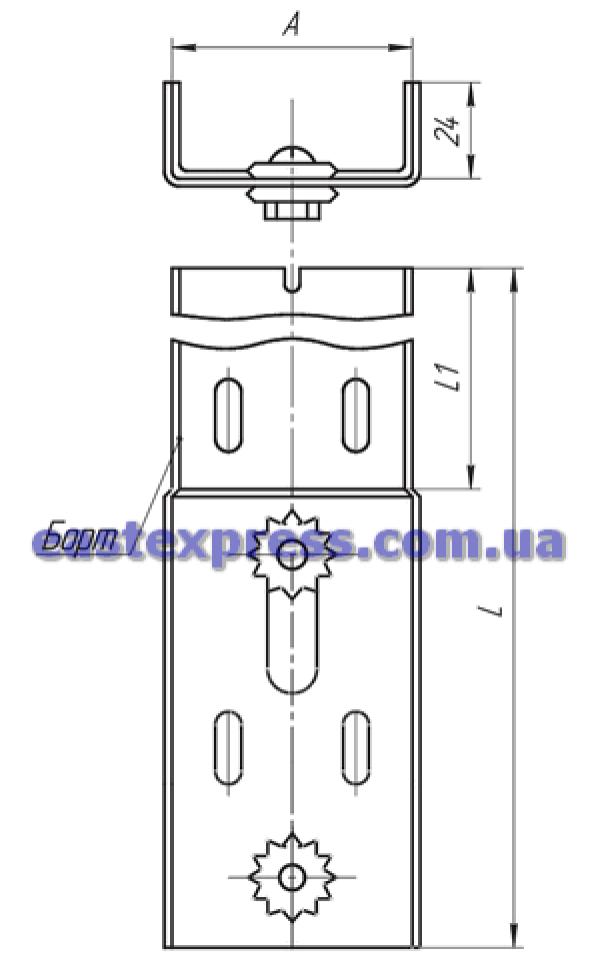

Тип |
А, мм |
L, мм |
L1, мм |
Масса, кг, не более |
НЛ5-П У3 |
50 |
2000 |
1870 |
2,03 |
НЛ10-П У3 |
100 |
3,13 |
||
НЛ20-П У3 |
200 |
5,13 |
||
НЛ40-П У3 |
400 |
5,93 |

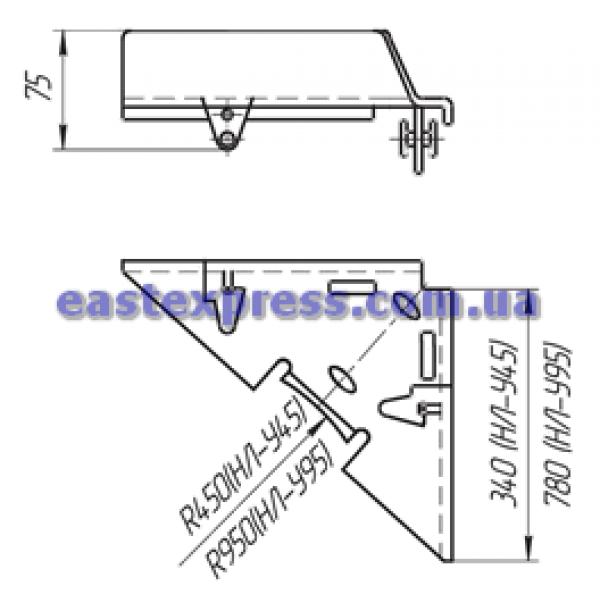

Лотки угловые НЛ-У45, НЛ-У95
Применение:
Лоток угловой (для разветвления и поворотов трассы лотков всех типов).

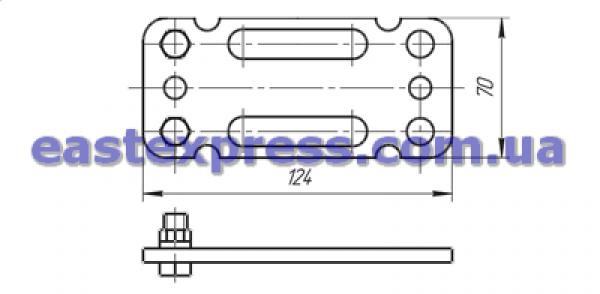

Соединители переходные НЛ-СП
Применение:
Соединитель переходный предназначен для перехода с лотка НЛ40-П на лоток НЛ20-П.

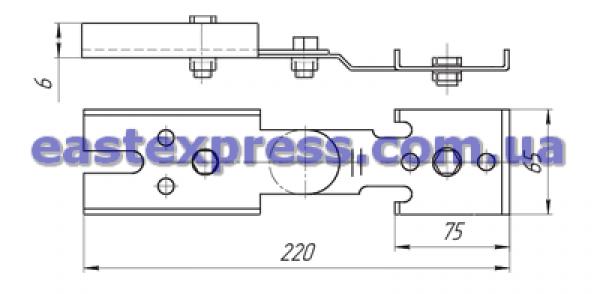

Соединители шарнирные НЛ-СШ
Применение:
Соединитель шарнирный предназначен для соединения лотков всех типов под углом 0—90° в вертикальной плоскости.

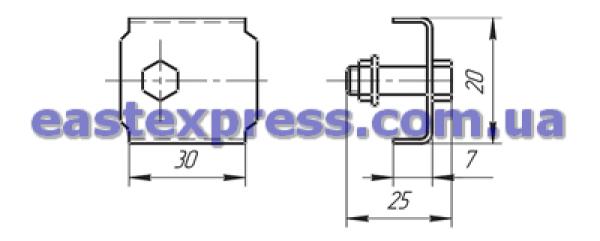

Прижим НЛ-ПР
Применение:
Прижим НЛ-ПР предназначен для крепления лотков НЛ40-П и НЛ20-П к опорным конструкциям.

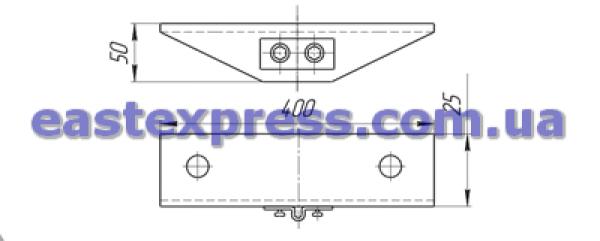

Подвески НЛ-ПВ
Применение:
Подвески НЛ-ПВ предназначена для подвешивания лотков всех типов.

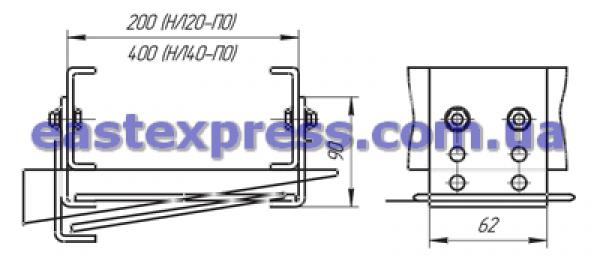

Перегородки огнестойкие НЛ20-ПО, НЛ40-ПО
Применение:
Перегородки огнестойкие НЛ20-ПО, НЛ40-ПО предназначены для предотвращения переброски огня с одного ряда лотков на другой.
Состоит из шести скоб, крепящихся к бортам прямых лотков, и асбоцементной плиты.

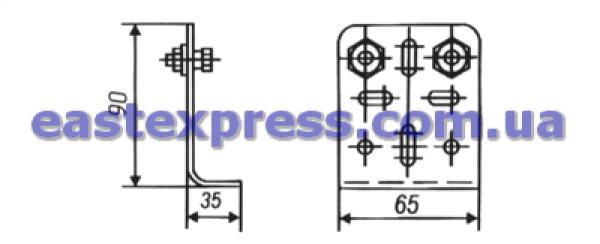

Держатели НЛ-Д
Применение:
Держатели НЛ-Д предназначены для установки нагревостойких перегородок под прямыми секциями; Т-образного соединения прямых секций всех типов и крепления прямых секций при вертикальных прокладках.
Масса 0,2 кг.
Исполнение изделий:
У3 - лакокрасочное покрытие;
УТ2,5 - сталь оцинкованная .
