Подстанции трансформаторные комплектные КТПО 4...10/0,23

Применение:

Подстанции трансформаторные комплектные однофазные КТПО мощностью 4 и 10 кВ А, напряжением ВН 6 или 10 кВ напряжением НН 0,23 кВ предназначены для приема, преобразования и распределения электрической энергии однофазного переменного тока частотой 50 Г ц.

КТПО предназначены для применения в схемах электроснабжения железнодорожных электрических сетей и для электроснабжения небольших объектов в районах с умеренным климатом:
• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 40 до плюс 40°С, (эпизодически от минус 45°С до плюс 45°С);
• отсутствие резких толчков, сильной тряски и вибрации;
• окружающая среда невзрывоопасная, не содержащая пыли в количестве, нарушающих работу КТПО, а также агрессивных газов и паров в концентрациях, разрушающий металлы и изоляцию.

Устройство и работа КТПО

Высоковольтный ввод - воздушный, отводы отходящих линий - кабельные.

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице. По заказу потребителя на отходящих линиях устанавливаются предохранители.

В комплект поставки КТП входят разъединитель ВН, высоковольтные предохранители, разрядники, силовой трансформатор и шкаф РУНН.

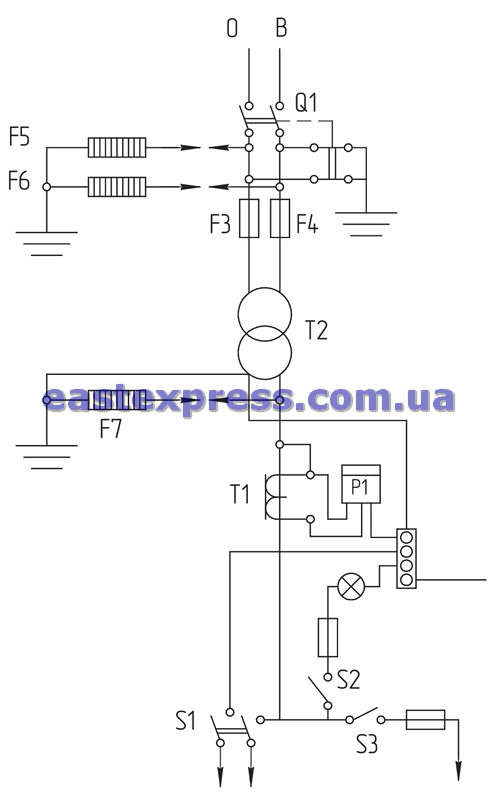

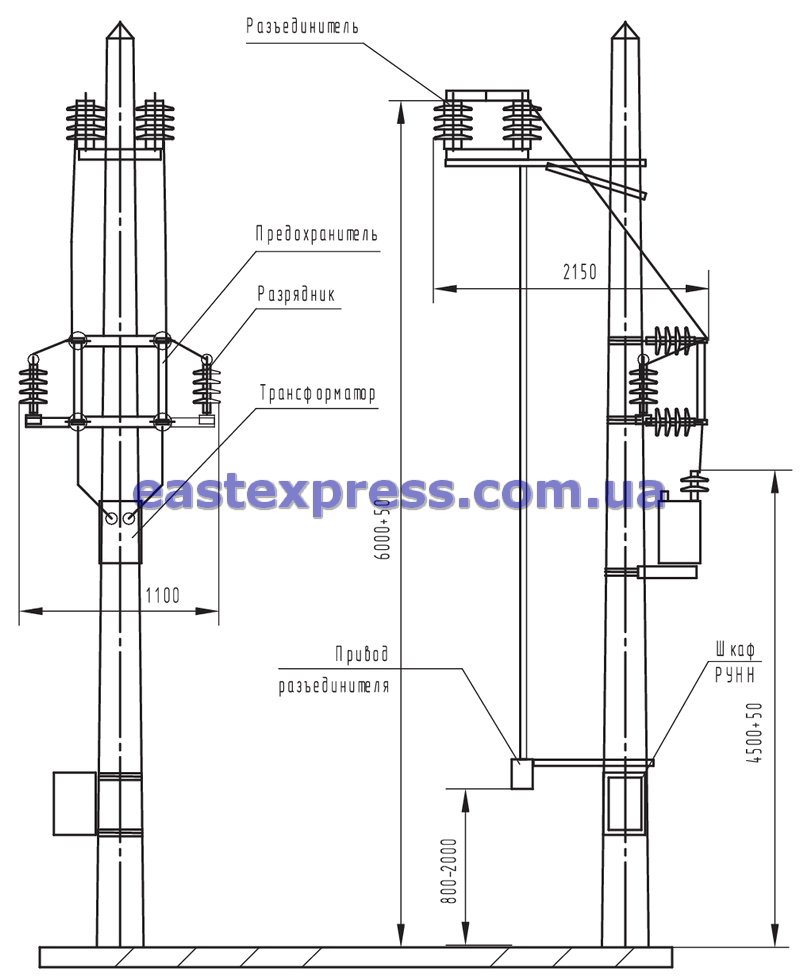

Внешний вид, габаритные размеры, схема электрическая принципиальная КТПМО указаны на рисунке*.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.
