Штуцеры ШВМ
Применение:
Штуцеры предназначены для присоединения металлорукавов РЗ-Ц-Х к корпусам аппаратов.
Исполнение изделий:
У категории 1 по ГОСТ 15150-69 .
Технические характеристики
Тип штуцера |
Марка металлорукава |

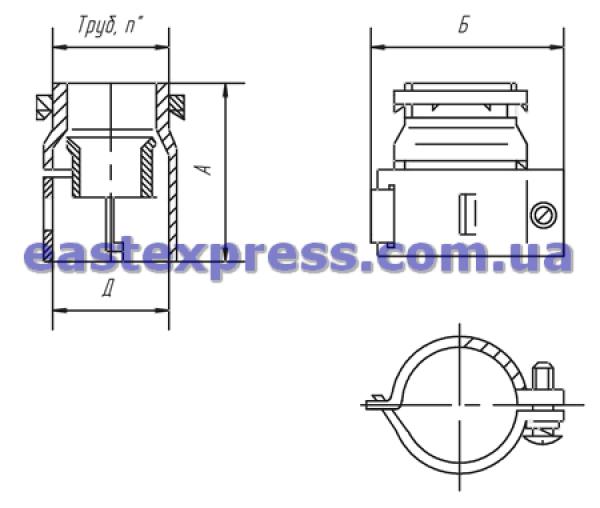

Размеры, мм |
дюйм |
Масса, кг |
||
А |
Б |
Д |
||||
ШВМ - 3/4"- 22У1 |
РЗ-Ц-Х-22 или РЗ-Ц-Х-Ш-22 |
45 |
48 |
26 |
3/4 |
0,08 |
ШВМ - 1" - 32У1 |
РЗ-Ц-Х-32 или РЗ-Ц-Х-Ш-32 |
55 |
68 |
38 |
1 |
0,15 |
ШВМ - 11/2" - 38У1 |
РЗ-Ц-Х-38 или РЗ-Ц-Х-Ш-38 |
50 |
73 |
44 |
11/2 |
0,25 |
ШВМ - 2" - 50У1 |
РЗ-Ц-Х-50 или РЗ-Ц-Х-Ш-50 |
55 |
86 |
59 |
2 |
0,35 |
ШBM - 21/2" - 60У1 |
РЗ-Ц-Х-60 или РЗ-Ц-Х-Ш-601 |
60 |
102 |
70 |
21/2 |
0,45 |
