Подстанции трансформаторные комплектные малогабаритные КТПМГ 25...400/10(6)/0,4

Применение:

Подстанции трансформаторные комплектные тупиковые мощностью 25...400 кВ А, напряжением 6 или 10 кВ напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.

КТПМГ предназначены для работы на открытом воздухе при следующих условиях:
• высота над уровнем моря до 1000 м
• тип атмосферы II-III по ГОСТ 15150-69
• климатические районы по ветру и гололеду I-III, по снеговой нагрузке IV согласно СНиП 2.01.07-85
• КТПМГ соответствуют требованиям ГОСТ 14695-90, а применяемые в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75

К изделию прилагается эксплуатационная документация.

Ввод и выводы с КТПМГ - кабельные или воздушные. В КТПМГ предусмотрен учет электроэнергии, линия уличного освещения, включаемая автоматически по сигналу встроенного реле. На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТПМГ входят шкафы УВН и РУНН, силовой трансформатор. Ток термической стойкости на стороне ВН в течение 1с - 5,0кА. Ток электродинамической стойкости на стороне ВН -12,5 кА.

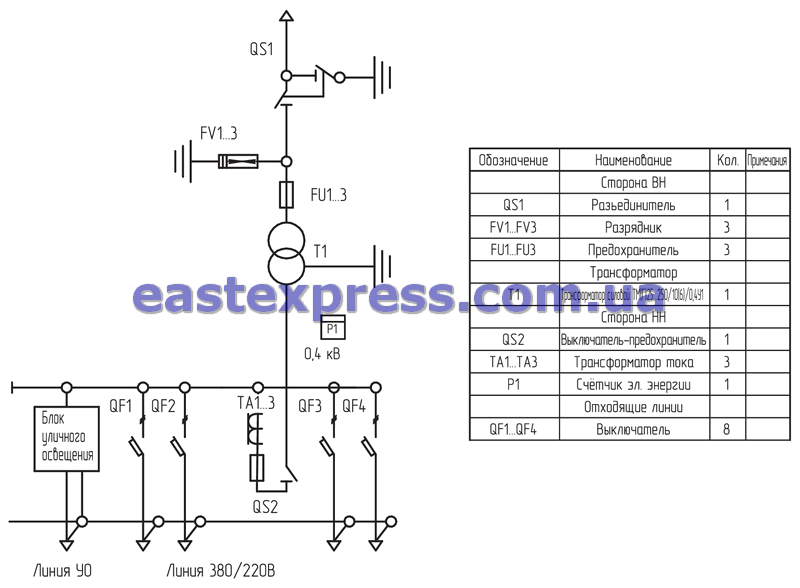

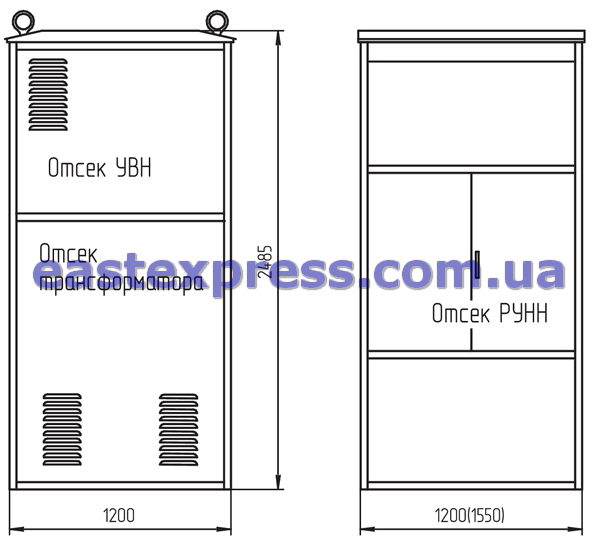

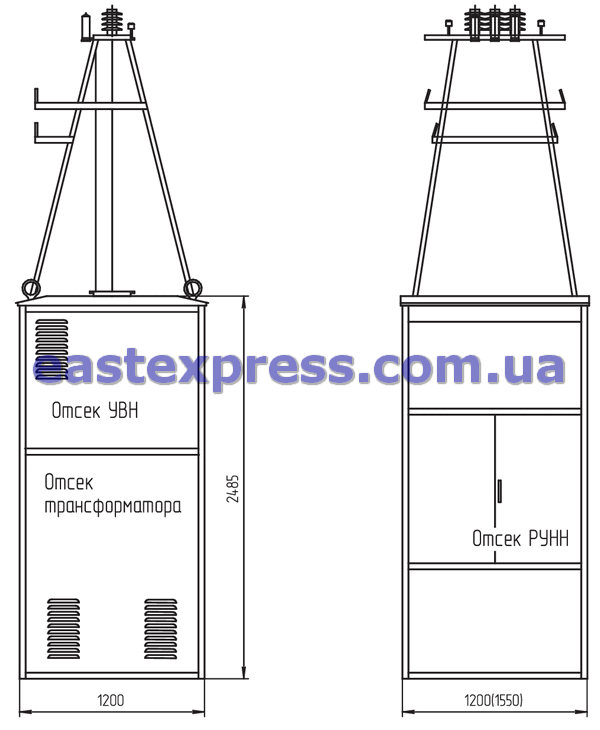

Внешний вид и габаритные размеры КТПМГ указаны на рисунке*.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.
