Лотки угловые горизонтальные EX-LUX

Применение:

В раздел входят:

- угол перфорированный УП: H50, H100, H150, H200

- крышка угла КУ

- тройник перфорированный ТП: H50, H100, H150, H200

- крышка тройника КТ

- крестовина перфорированный КП: H50, H100, H150, H200

- крышка крестовины КК

Под заказ: поставка окрашенных элементов.

Исполнение изделий:
сталь оцинкованная .

Угол перфорированный УП: H50

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	Масса, кг
50-УП90-100	100	0,4
50-УП90-150	150	0,6
50-УП90-200	200	0,8
50-УП90-250	250	1,0
50-УП90-300	300	1,2
50-УП90-400	400	2,0
50-УП90-500	500	2,5
50-УП90-600	600	3,8

Угол перфорированный УП: H100

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	Масса, кг
100-УП90-150	150	0,8
100-УП90-200	200	1,0
100-УП90-250	250	1,2
100-УП90-300	300	1,5
100-УП90-400	400	2,1
100-УП90-500	500	2,9
100-УП90-600	600	3,7

Угол перфорированный УП: H150

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	Масса, кг
150-УП90-200	200	1,2
150-УП90-250	250	1,5
150-УП90-300	300	1,8
150-УП90-400	400	2,5
150-УП90-500	500	3,3
150-УП90-600	600	4,2

Угол перфорированный УП: H200

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	Масса, кг
200-УП90-200	200	1,4
200-УП90-250	250	1,7
200-УП90-300	300	2,0
200-УП90-400	400	2,7
200-УП90-500	500	3,6
200-УП90-600	600	4,6

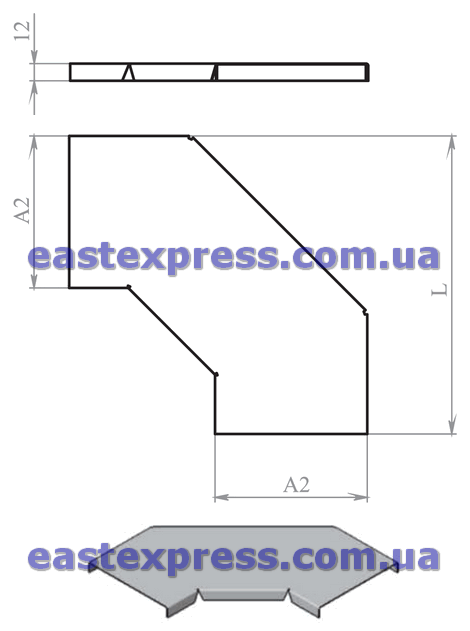

Крышка угла КУ

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A2, мм	L, мм	Масса, кг
КУ-100	102	200	0,13
КУ-150	152	250	0,21
КУ-200	202	300	0,32
КУ-250	252	350	0,44
КУ-300	302	400	0,57
КУ-400	402	500	0,90
КУ-500	502	600	1,30
КУ-600	602	700	1,78

Тройник перфорированный ТП: H50

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	L, мм	L1, мм	Масса, кг
050-ТП-100	100	298	199	0,60
050-ТП-150	150	348	249	0,80
050-ТП-200	200	398	299	1,10
050-ТП-250	250	448	349	1,30
050-ТП-300	300	498	399	1,60
050-ТП-400	400	598	499	2,30
050-ТП-500	500	698	599	3,20
050-ТП-600	600	798	699	4,20

Тройник перфорированный ТП: H100

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	L, мм	L1, мм	Масса, кг
100-ТП-150	150	348	249	1,10
100-ТП-200	200	398	299	1,30
100-ТП-250	250	448	349	1,60
100-ТП-300	300	498	399	1,90
100-ТП-400	400	598	499	2,70
100-ТП-500	500	698	599	3,60
100-ТП-600	600	798	699	4,60

Тройник перфорированный ТП: H150

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	L, мм	L1, мм	Масса, кг
150-ТП-150	150	348	249	1,30
150-ТП-200	200	398	299	1,60
150-ТП-250	250	448	349	1,90
150-ТП-300	300	498	399	2,20
150-ТП-400	400	598	499	3,00
150-ТП-500	500	698	599	3,90
150-ТП-600	600	798	699	5,00

Тройник перфорированный ТП: H200

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	А, мм	L, мм	L1, мм	Масса, кг
200-ТП-200	200	398	299	2,00
200-ТП-250	250	448	349	2,40
200-ТП-300	300	498	399	6,20
200-ТП-400	400	598	499	3,80
200-ТП-500	500	698	599	4,90
200-ТП-600	600	798	699	5,30

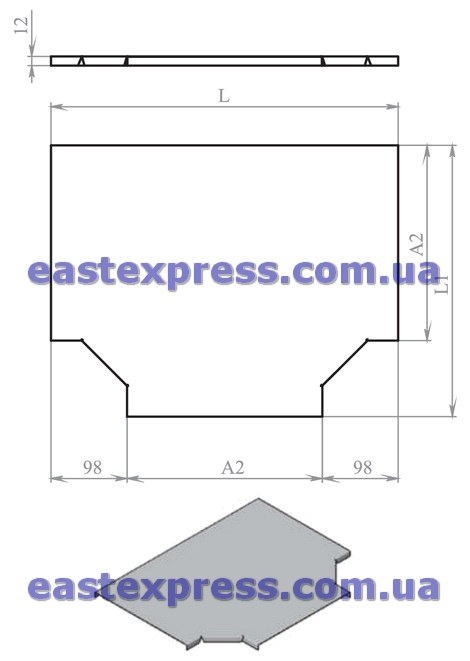

Крышка тройника КТ

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A2, мм	L, мм	L1, мм	Масса, кг
КТ-100	102	298	200	0,22
КТ-150	152	348	250	0,33
КТ-200	202	398	300	0,47
КТ-250	252	448	350	0,63
КТ-300	302	498	400	0,81
КТ-400	402	598	500	1,25
КТ-500	502	698	600	1,76
КТ-600	602	798	700	2,37

Крестовина перфорированный КП: H50

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A, мм	L, мм	Масса, кг
050-КП-100	100	298	0,7
050-КП-150	150	348	0,9
050-КП-200	200	398	1,2
050-КП-250	250	448	1,4
050-КП-300	300	498	1,8
050-КП-400	400	598	2,7
050-КП-500	500	698	3,7
050-КП-600	600	798	4,9

Крестовина перфорированный КП: H100

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A, мм	L, мм	Масса, кг
100-КП-150	150	348	1,20
100-КП-200	200	398	1,40
100-КП-250	250	448	1,70
100-КП-300	300	498	2,10
100-КП-400	400	598	2,90
100-КП-500	500	698	3,90
100-КП-600	600	798	5,10

Крестовина перфорированный КП: H150

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A, мм	L, мм	Масса, кг
150-КП-200	200	398	1,60
150-КП-250	250	448	1,90
150-КП-300	300	498	2,30
150-КП-400	400	598	3,10
150-КП-500	500	698	4,10
150-КП-600	600	798	5,30

Крестовина перфорированный КП: H200

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A, мм	L, мм	Масса, кг
200-КП-200	200	398	1,9
200-КП-250	250	448	2,1
200-КП-300	300	498	2,5
200-КП-400	400	598	3,4
200-КП-500	500	698	4,4
200-КП-600	600	798	5,6

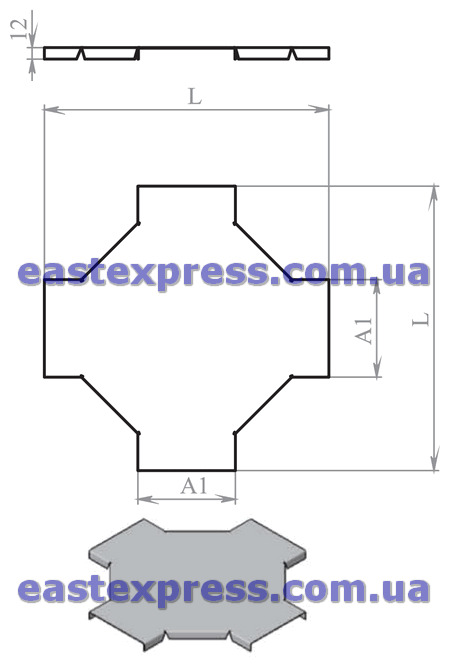

Крышка крестовины КК

Исполнение изделий:

сталь оцинкованная .

Технические характеристики

Обозначение	A1, мм	L, мм	Масса, кг
КК-100	102	298	0,28
КК-150	152	348	0,42
КК-200	202	398	0,58
КК-250	252	448	0,76
КК-300	302	498	0,97
КК-400	402	598	1,44
КК-500	502	698	2,00
КК-600	602	798	2,65
