Конструкции кабельные
Применение:
Конструкции кабельные предназначены для прокладки и крепления маслонаполненных кабелей низкого давления напряжением 110-220 кВ сечением жил 240-800 мм2 в кабельных сооружениях (туннелях, галереях).
В конструкции входят:
- этажерки К942-К945,
- скобы С1 и С3,
- опоры К948.

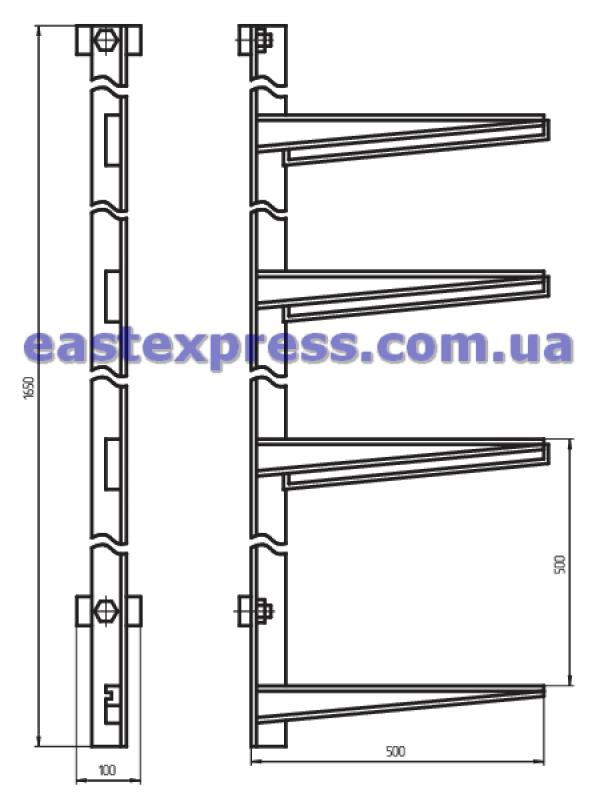

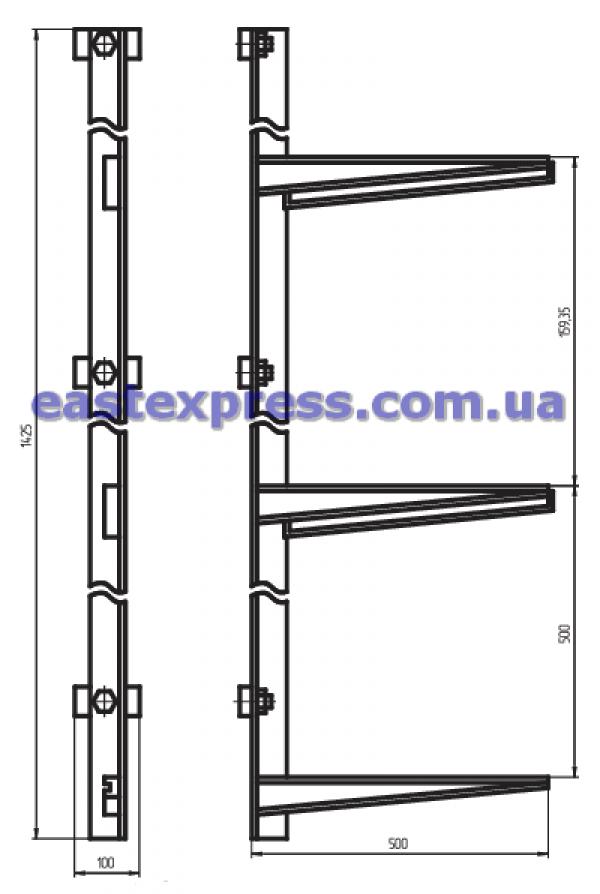

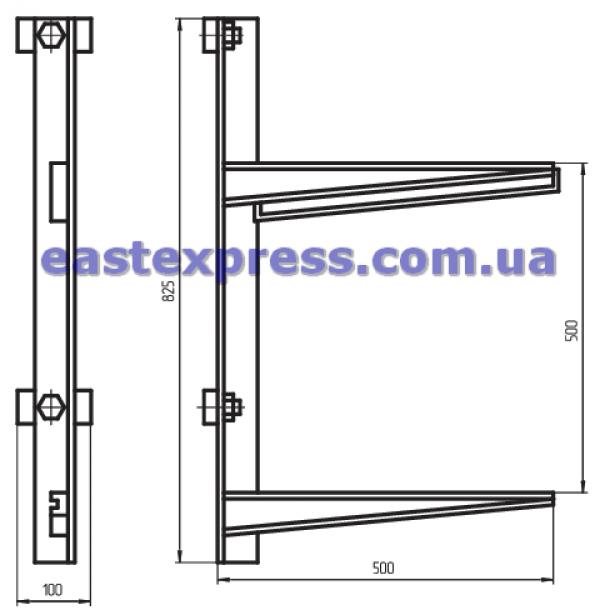

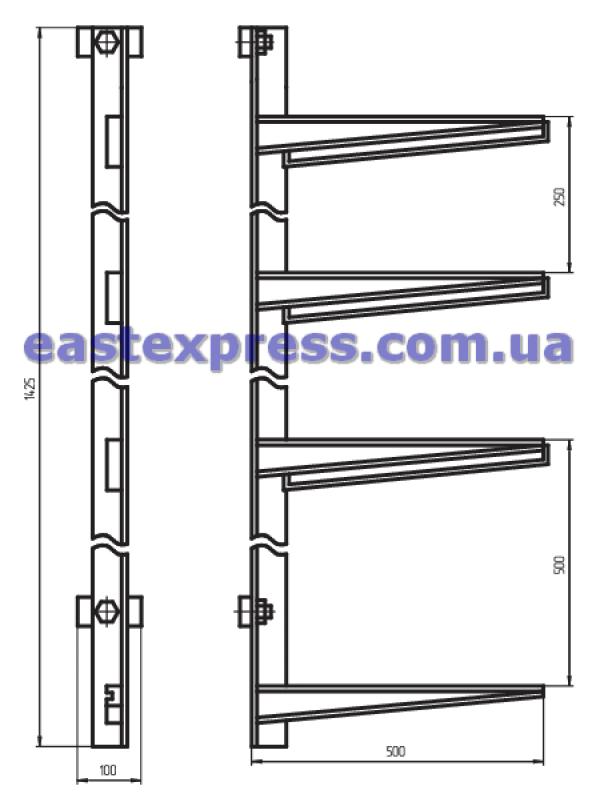

Этажерки К942-К945
Применение:
Этажерки К942-К945 крепят приваркой их опор к закладным элементам строительных конструкций. Затем на шпильки приваренных опор устанавливают этажерки и закрепляют крепежными изделиями. Заземляют этажерки путем приварки полосы заземления к их опорам. Электрическое соединение между опорами и стойками этажерок, полками и опорой К984, полками этажерок и скобами С1 и С3 обеспечивается с помощью царапающих шайб.
Исполнение изделий:
У2 - лакокрасочное покрытие;
Т2 - сталь оцинкованная .
Тип |
Назначение |
Рабочая нагрузка, кН (вес кабеля) |
Испытательная нагрузка, кН (вес кабеля + вес монтажника) |
Масса, кг |
К942 |
Для прокладки двух кабельных линий* |
1,0 |
1,0 + 0,8 |
7,9 |
К943 |
Для прокладки трех кабельных линий |
13,0 |
||
К944 |
Для прокладки четырех кабельных |
15,7 |
||
К945 |
Для прокладки двух кабельных линий и кабелей собственных нужд** |
14,4 |

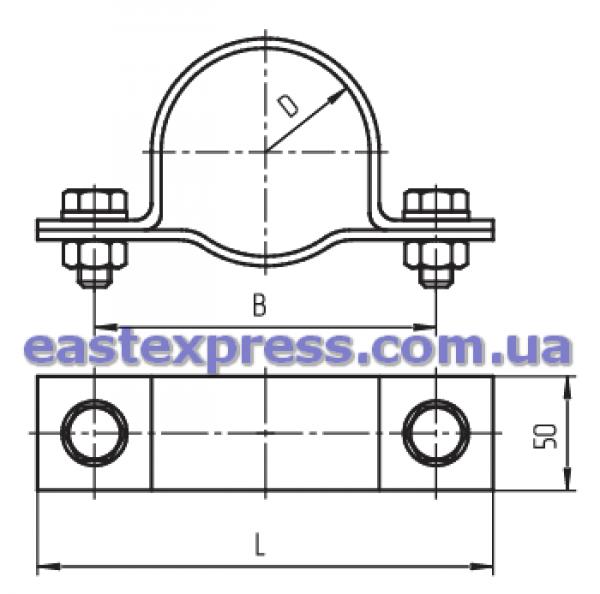

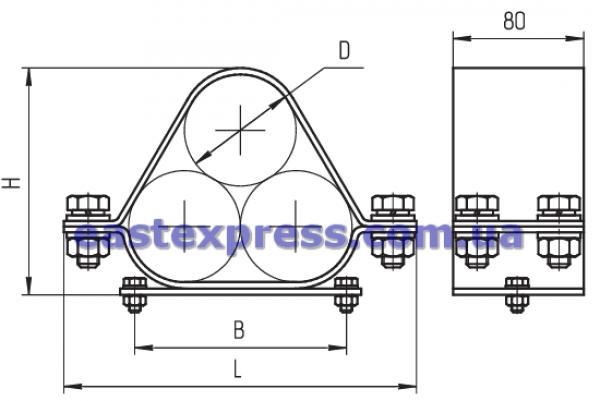

Скобы С1, С3
Применение:
Скобы С1 и С3 служат для крепления одного кабеля на полках этажерок.
Исполнение изделий:
У2 - лакокрасочное покрытие;
Т2 - сталь оцинкованная .
Тип |
Размеры, мм |
Масса, кг |
|||
Н |
В |
L |
D |
||
С1-65 |
125 |
125 |
65 |
0,460 |
|
С1-70 |
130 |
130 |
70 |
0,470 |
|
С1-75 |
135 |
135 |
75 |
0,484 |
|
С1-80 |
140 |
140 |
80 |
0,496 |
|
С1-85 |
145 |
145 |
85 |
0,508 |
|
С1-90 |
150 |
150 |
90 |
0,519 |
|
С1-95 |
155 |
155 |
95 |
0,532 |
|
СЗ-65 |
142,5 |
167 |
167 |
65 |
2.420 |
СЗ-70 |
152,0 |
182 |
182 |
70 |
2,525 |
С3-75 |
161,5 |
192 |
192 |
75 |
2,620 |
СЗ-80 |
170,0 |
198 |
198 |
80 |
2,710 |
С3-85 |
179,5 |
207 |
207 |
85 |
2,905 |
С3-90 |
189,0 |
224 |
224 |
90 |
3,000 |
СЗ-95 |
198,5 |
229 |
229 |
95 |
3,094 |

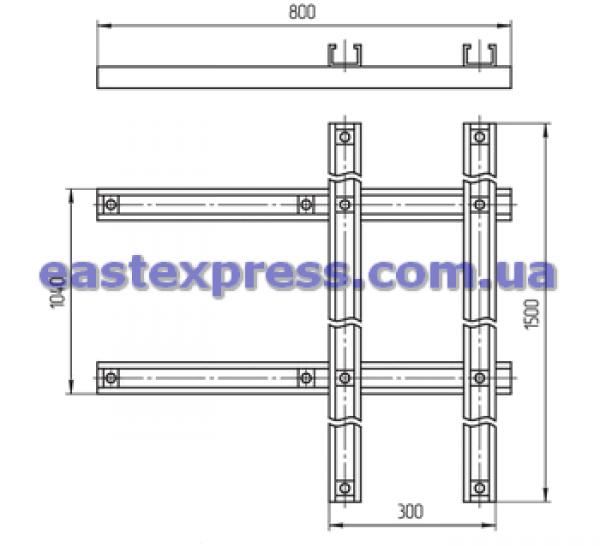

Опоры К948
Применение:
Опоры К948 используется для установки соединительной кабельной муфты. Опора крепится на полках этажерок. Изготовляются из перфорированного профиля, который позволяет изменять размеры опоры с учетом длины и диаметра кабельных муфт.
Масса 6,27 кг.
Исполнение изделий:
У2 - лакокрасочное покрытие;
Т2 - сталь оцинкованная .
