Кабельные сборные конструкции
Применение:
Кабельные сборные конструкции предназначены для прокладки электрических кабелей, а также для установки лотков и коробов, прокладываемых в производственных помещениях, тоннелях, каналах, кабельных полуэтажах и т.п.
В сборные кабельные конструкции входят кабельные стойки, полки, скобы, подвески, соединители перегородок, ключ.
Сочленение полки с кабельной стойкой не требует сварки.
Исполнение изделий:
У3 - лакокрасочное покрытие;
Т1 - сталь оцинкованная .

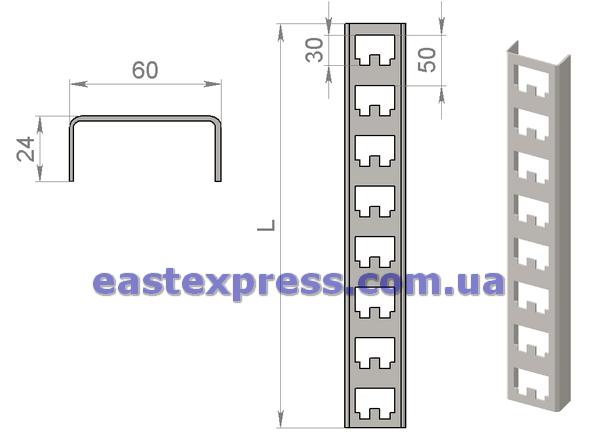

Стойки кабельные К1150-К1155
Применение:
Стойки кабельные К1150-К1155 предназначены для установки полок К1160-К1163. Крепятся к строительным элементам сваркой (с применением скобы К1157) или пристрелкой (с применением скобы К1157ц).
Служат для ведения кабельной линии вдоль стен или иных вертикальных сооружений, конструкций. В вертикальной плоскости кабельные стойки имеют отверстия для установки кабельных полок с шагом 50мм.
Исполнение изделий:
У3 - лакокрасочное покрытие;
Т1 - сталь оцинкованная .
Толщина металла (мм):
2,0 .Тип |
Количество отверстий для установки полок |
L, мм |
Масса, кг, не более |
К1150 |
8 |
400 |
0,644 |
К1151 |
12 |
600 |
0,954 |
К1152 |
16 |
800 |
1,374 |
К1153 |
24 |
1200 |
1,894 |
К1154 |
36 |
1800 |
2,876 |
К1155 |
40 |
2200 |
3,540 |

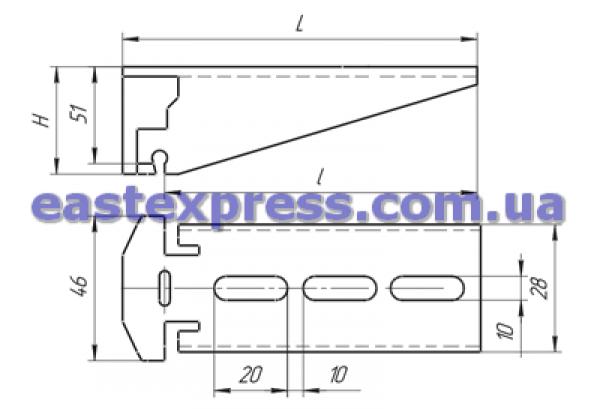

Полки кабельные К1160-К1163
Применение:
Полки кабельные К1160-К1163 предназначены для укладки на них кабелей, лотков, коробов. Крепятся на кабельных стойках.
Исполнение изделий:
У3 - лакокрасочное покрытие;
Т1 - сталь оцинкованная .
Толщина металла (мм):
2,0 .Тип |
Нагрузка, Н |
Размеры, мм |
Масса, кг |
|||
Рабочая |
Предельно допустимая (рабочая + масса человека) |
L |
l |
Н |
||
К1160 |
175 |
975 |
177 |
160 |
51 |
0,20 |
К1161 |
275 |
1075 |
267 |
250 |
60 |
0,37 |
К1162 |
400 |
1200 |
367 |
350 |
63 |
0,53 |
К1163 |
500 |
1300 |
467 |
450 |
76 |
0,84 |
Подвески К1164-К1167
Применение:
Подвески К1164-К1167 предназначены для установки огнестойких перегородок между горизонтальными рядами кабелей. Один конец подвески закрепляется на полке, другой — на стойке.
Исполнение изделий:
У3 - лакокрасочное покрытие;
Т1 - сталь оцинкованная .
Тип |
Для полок |
Размеры, мм |
Масса, кг |
|
l |
Н |
|||
К1164 |
К1160 |
151 |
64 |
0,07 |
К1165 |
К1161 |
241 |
66 |
0,11 |
К1166 |
К1162 |
331 |
121 |
0,15 |
К1167 |
К1163 |
421 |
124 |
0,18 |

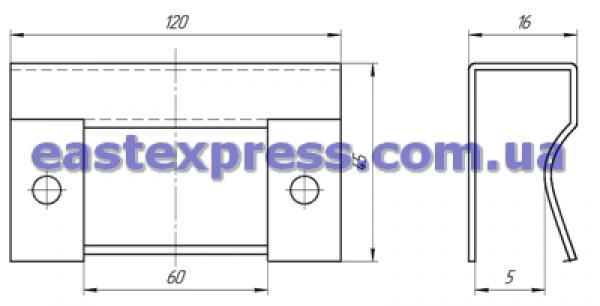

Соединители перегородок
Применение:
Соединители перегородок К168 предназначены для соединения между собой огнестойких перегородок толщиной 6—8 мм.
Масса 1000 шт - 100 кг.
Исполнение изделий:
У3 - лакокрасочное покрытие;
Т1 - сталь оцинкованная .

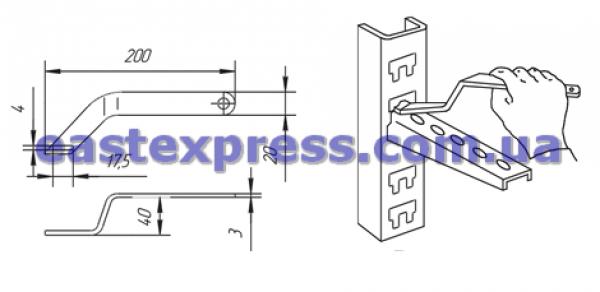

Ключ К1156
Применение:
Ключ К1156 предназначен для закрепления полок с кабельными стойками. Пример применения показан на рисунке.
Масса 0,17 кг.
Исполнение изделий:
У3 - лакокрасочное покрытие .

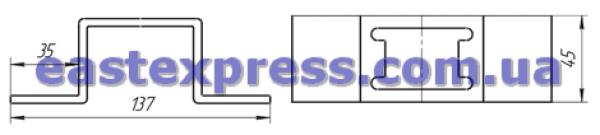

Скобы К1157
Применение:
Скобы К1157 предназначены для крепления кабельных стоек пристрелкой или приваркой к закладным деталям.
Масса 0,152 кг.
Исполнение изделий:
У3 - лакокрасочное покрытие;
Т1 - сталь оцинкованная .

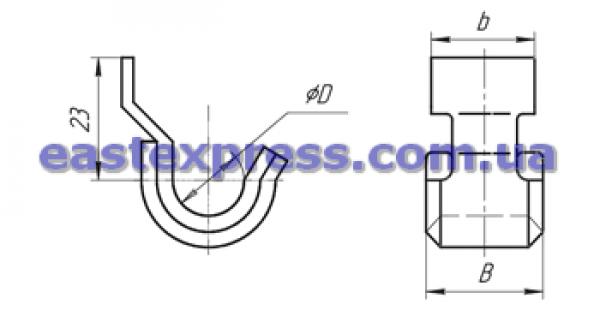

Подвески закладные К340-К342
Применение:
Закладные подвески К340-К342 применяются для прокладки электрических кабелей, закрепляются на швеллерах К347.
Исполнение изделий:
У3 - лакокрасочное покрытие .
Тип |
Размеры, мм |
Масса 1000 шт, кг |
||
D |
B |
b |
||
К340 |
20 |
20 |
17 |
20 |
К341 |
36 |
30 |
20 |
35 |
К342 |
50 |
40 |
20 |
60 |
