Шкафы вводные с АВР (ШВА)

Применение:

Шкафы вводные с функцией автоматического включения резервного питания типа АВР предназначены для восстановления питания потребителей 1-й категории путем автоматического присоединения резервных источников питания вместо рабочих, получивших повреждение, ошибочно отключенных и т.д.

Шкафы могут выполняться как самостоятельный модуль, так и совместно с распределительным шкафом. Причем, при небольших токах и малом количестве отводящих линий шкафы АВР и распределительные могут быть совмещенными.

Структура условного обозначения

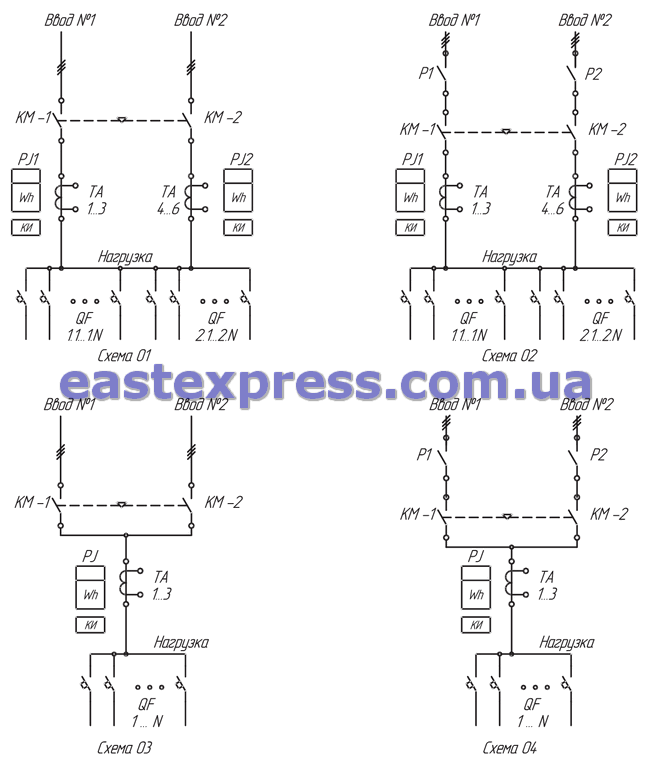

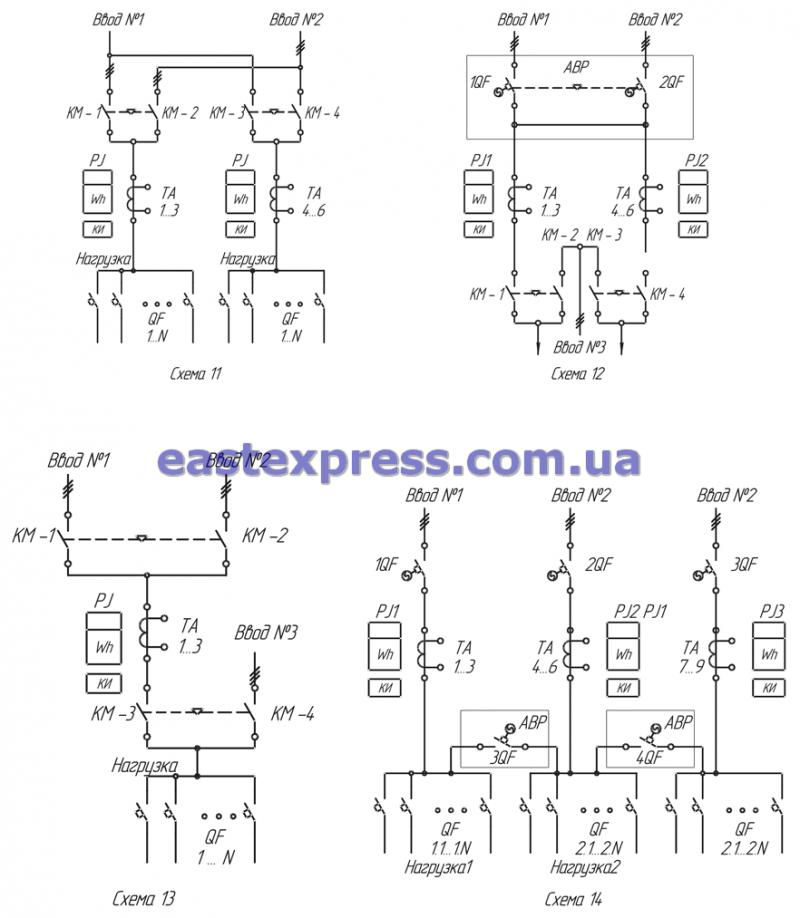

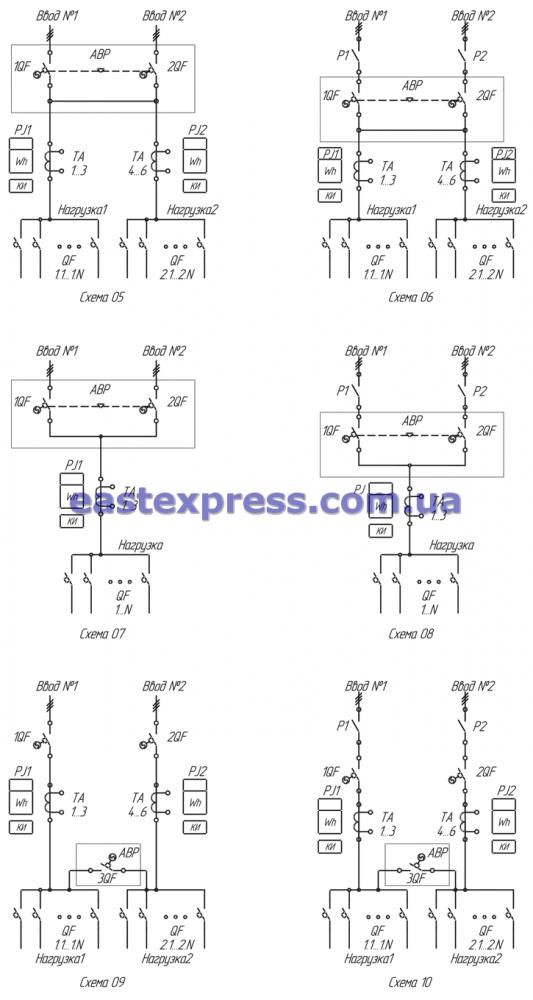

1. Тип схемы:

10- два трехфазных ввода.

Контроль: пропадание одной из фаз, снижение напряжения, перекос, чередование фаз; 20- два трехфазных ввода и ввод от ДЭС.

Контроль: - пропадание одной из фаз, снижение напряжения, перекос, чередование фаз; 30 - два трехфазных ввода, секционный выключатель.

Контроль: - пропадание одной из фаз, снижение напряжения, перекос, чередование фаз; 40 - два трехфазных ввода, ввод от ДЭС, секционный выключатель.

Контроль: - пропадание одной из фаз, снижение напряжения, перекос, чередование фаз;

2. Буква, обозначающая тип коммутационного аппарата:

А - автоматический выключатель с электроприводом; К - контактор (магнитный пускатель).

3. Номинальный ток шкафа:

от 10 А до 630 А для АВР на контакторах (магнитных пускателях);

от 16 А до 2500 А для АВР на автоматических выключателях с электроприводом.

4. Степень защиты оболочки по ГОСТ 14254-80 30-IP 30, 54-IP 54.

5. Климатическое исполнение и категория размещения по ГОСТ 15150-69, ГОСТ 155431-89

Классификация щитов АВР

Шкафы АВР классифицируются:

. по количеству вводов;

. по номинальному току;

. по наличию вспомогательных модулей (учет, контрольно-измерительный, распределение и пр.);

. по способу установки (напольное, навесное);

. по степени защиты оболочки и пр.

Технические характеристики

Номинальное напряжение 380/220 В, частота 50 Гц; Номинальный ток до 2500 А.

Условия эксплуатации: высота над уровнем моря до 2000 м; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; рабочее значение температуры окружающего воздуха при эксплуатации от “-5 °С” до “+40°С”; относительная влажность окружающего воздуха не более 98% при температуре 25 °С.

Номинальный режим работы щита: продолжительный.

Степень защиты оболочки при закрытой двери IP30, IP54, для щитов напольного исполнения со стороны дна IP00 по ГОСТ 14254-80.

Требования безопасности соответствуют ГОСТ12.2.007.0-75, ГОСТ22789-94, ГОСТ 12.1.004-91 и требованиям “ПУЭ”.
