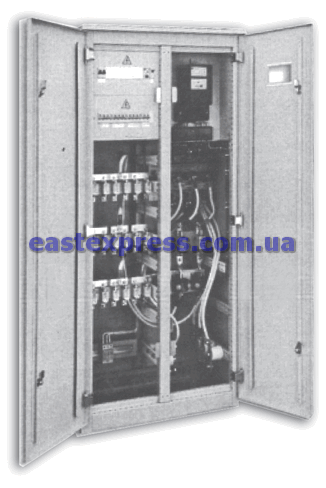

Вводно-распределительные устройства УВР (ВРУ)

Вводно-распределительные устройства УВР
Вводно-распределительные устройства УВР (ВРУ)
Вводно-распределительные устройства УВР
Вводно-распределительные устройства УВР (ВРУ)

Применение:

Вводно-распределительные устройства предназначены для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой до 60 Гц, а также для защиты линий при перегрузках и коротких замыканиях.

Устройства устанавливаются в закрытых помещениях в местах присоединения питающей сети типа TN-C, TN-S.

Степень защиты - IP30 (со стороны дна - IP00).

Устройства ВРУ подразделяются на вводные, вводно-распределительные и распределительные панели.

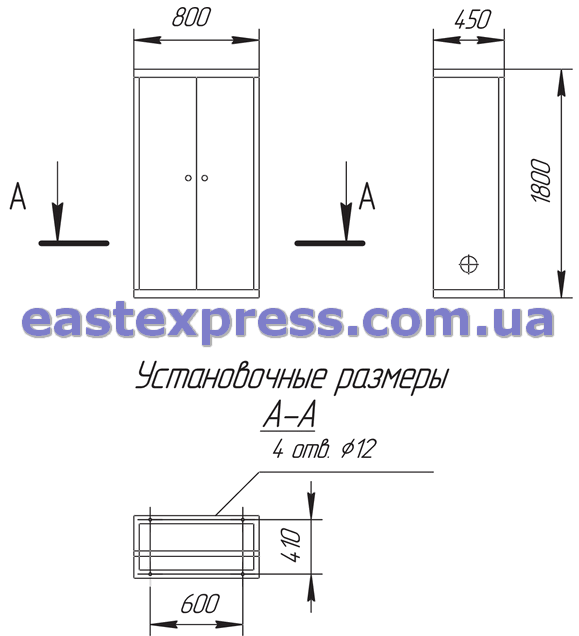

Габаритные размеры - 1800х800х270 мм.

Ошиновка ВРУ должна выдерживать без повреждения ток короткого замыкания не менее 10 кА.

Формулирование заказа. В заказе необходимо указать: обозначение устройства, номинальный ток, номинальные токи трансформаторов тока, предохранителей.

Исполнение изделий:
УХЛ4 .

Технические характеристики
Структура условного обозначения:

УВР-1

-Х

-Х

ХХ

1

2

3

4

1

Устройство вводно-распределительное

2

Тип панели: 1 - вводная;

2 - вводно-распределительная;

3 - распределительная

3

Номинальный ток: 2 - 250А; 4 - 400А

4

Номер схемы

Типы устройств

Технические характеристики

Тип

Схема,

номер

рисунка

Номи-

нальный

ток

Ihom, A

Тип и количество

отходящих линий

с Ihom, A

Трансфор-

маторы

тока Т0,66

Устройство

управления

освещением

УВР

ВРУ

одно-

фазных

трехфазных

ВА6026

АЕ1031

16(25)

ПН2

250

ПН2

100

НПН2-

6063

I,A

к-во

схема,

номер

рисунка

авто-

мати-

ческое

руч-

ное

Панели вводные

1201

1-11-10

5-А

250

-

-

-

-

300/5

6

-

-

-

1401

1-13-20

5-А

400

-

-

-

-

400/5

6

-

-

-

1202

5-В

250

-

-

-

-

300/5

6

-

-

-

1402

5-В

400

-

-

-

-

400/5,

300/5

3+3

-

-

-

1203

5-А

250

-

-

-

-

300/5,

100/5

3+3

-

-

-

1403

5-А

400

-

-

-

-

400/5,

100/5

3+3

-

-

-

1-12-10

5-Б

250

-

-

-

-

400/5

3

-

-

-

1-14-20

5-Б

400

-

-

-

-

100/5

3

-

-

-

Панели вводные с АВР

1-17-70

1-17-70

5-Г

100

-

-

-

-

200/5

3

-

-

-

1-18-80

1-18-80

5-Г

250

-

-

-

-

200/5

3

-

-

-

Панели вводно-распределительные

2201

2-Е

250

8

-

6

-

300/5

3

4-В

+

-

2202

2-3

250

8

-

6

-

300/5,

100/1

3+3

+

-

2203

2-А

250

8

-

6

-

300/5

3

+

-

2204

2-К

250

8

-

6

-

300/5,

100/5

3+3

4-В

+

-

1-21-10

2-А

200

-

-

4

2

200/5

3

-

-

-

1-22-55

2-Б

200

16

-

5

-

-

-

4-В

+

-

1-23-55

2-А

200

16

-

5

-

200/5

3

+

-

1-24-55

2-В

200

16

-

5

-

100/5

3

+

-

1-25-65

2-Г

200

16

-

1

4

-

-

+

-

1-26-65

2-А

200

16

-

1

4

200/5

3

-

-

-

1-27-65

2-А

200

16

-

1

4

100/5

3

4-В

+

-

1-28-65

2-Ж

200

16

-

1

4

100/5

3

+

-

1-29-65

2-3

200

16

-

1

4

100/5

6

+

-

1-22-56

2-Б

200

16

-

5

-

-

-

+

-

1-23-56

2-А

200

16

-

1

4

100/5

3

+

-

1-24-56

2-В

200

16

-

1

4

100/5

3

+

-

1-25-66

2-В

200

16

-

1

4

100/5

3

4 - Е

-

+

1-26-66

2-Г

200

16

-

1

4

-

-

-

+

1-27-66

2-Д

200

16

-

1

4

100/5

3

-

+

1-28-66

2-Ж

200

16

-

1

4

200/5

3

-

+

1-29-66

2-3

200

16

-

5

-

200/5

6

-

+

1-22-53

2-Б

200

16

-

5

-

-

-

-

+

1-23-53

2-А

200

16

-

5

-

200/5

3

-

+

1-24-53

2-В

200

16

-

5

-

100/5

3

-

+

1-25-63

2-Г

200

16

-

5

-

-

-

4-Д

+

-

1-26-63

2-Е

200

16

-

5

-

200/5

3

+

-

1-27-63

2-Д

200

16

-

5

-

100/5

3

+

-

1-28-63

2-Ж

200

16

-

5

-

200/5

3

+

-

1-29-63

2-3

200

14

-

5

-

200/5

6

4 - F

+

-

1-22-54

2-Б

200

14

-

5

-

-

-

-

+

1-23-54

2-А

200

14

5

-

200/5

3

-

+

1-24-54

2-В

200

14

-

5

-

100/5

3

-

+

1-25-64

2-Г

200

14

-

1

4

-

-

-

+

1-26-64

2-Е

200

14

-

1

4

200/5

3

-

+

1-27-64

2-Д

200

14

-

1

4

100/5

3

-

+

1-28-64

2-А

200

14

-

1

4

200/5

3

-

+

1-29-64

2-3

200

14

-

1

4

200/5

6

-

+

Панель вводно-распределительная с АВР

2205

5-Г

250

16

-

-

-

300/5

3

4-В

+

-

Панели распределительные

3001

3-Б

-

30

2

7

-

-

-

4-Б

-

+

3002

3-Г

-

30

2

7

-

-

-

4-А

+

-

3003

3-А

-

30

-

10

-

-

-

4-Б

-

+

3004

3-В

-

30

-

10

-

-

-

4-А

+

-

1-41-00

6-А

-

30

-

2+7

-

-

-

-

-

-

1-42-01

6-А

-

30

-

2+7

-

-

-

4-А

+

-

1-42-02

6-А

-

30

-

2+7

-

-

-

4-Б

-

+

1-43-00

6-Б

-

-

-

-

-

300

-

-

-

-

1-44-00

6-А

-

-

-

-

-

-

-

-

1-45-01

6-А

-

30

2

7

-

-

-

4-А

+

-

1-45-02

6-А

-

30

2

7

-

-

-

4-Б

-

+

1-46-00

6-Б

-

-

2

7

-

300

-

-

-

-

1-47-00

6-Б

-

-

-

5+5

-

-

-

-

-

-

1-48-03

6-Б

-

14

-

5+5

-

-

-

4-Г

+

-

1-48-04

6-Б

-

14

-

5+5

-

-

-

4-Е

-

+

1-49-03

6-А

-

14

-

-

5+5

-

-

4-Г

+

-

1-49-04

6-А

-

14

-

-

5+5

-

-

4-Е

-

+

1-49-00

6-А

-

-

-

-

5+5

-

-

-

-

-

1-50-00

6-Г

-

-

4+4

-

-

-

-

-

-

-

1-50-01

6-Г

-

30

4+4

-

-

-

-

4-А

+

-

1-50-02

6-Г

-

30

4+4

-

-

-

-

4-Б

-

+

Схемы электрические однолинейные

Схемы электрические однолинейные

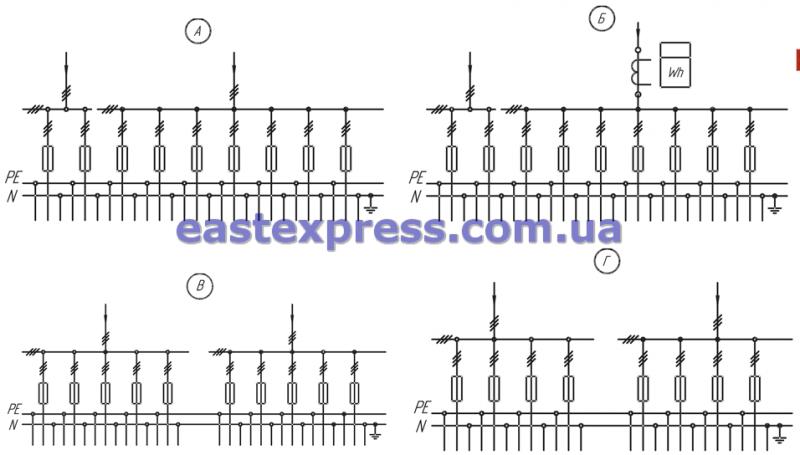

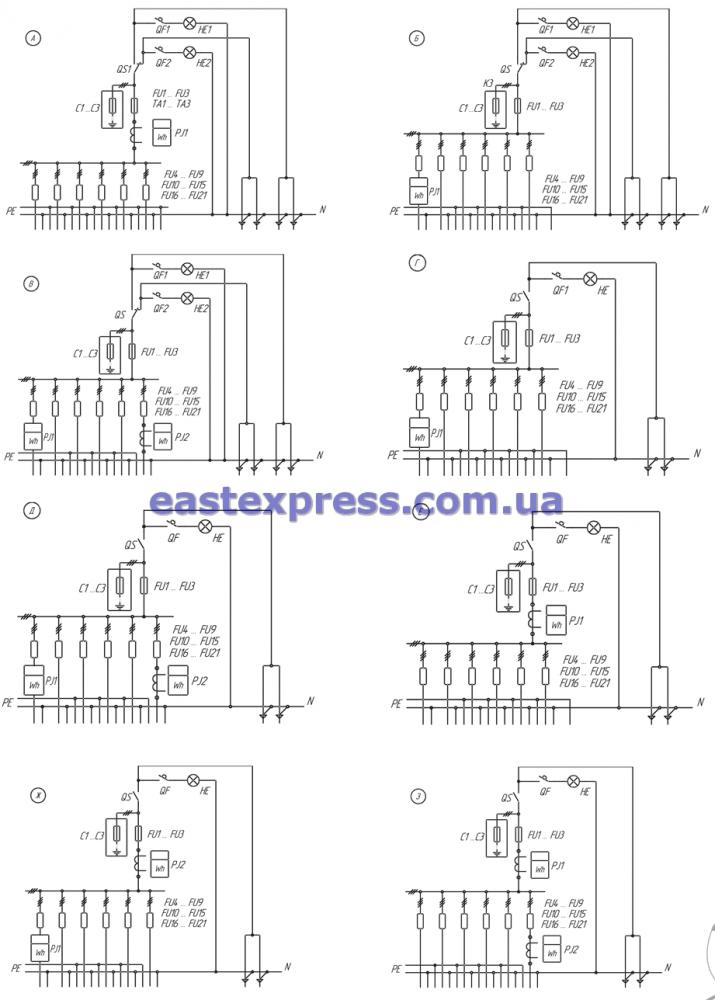

Схемы вводно-распределительные панелей ВРУ, УВР
Схемы электрические однолинейные

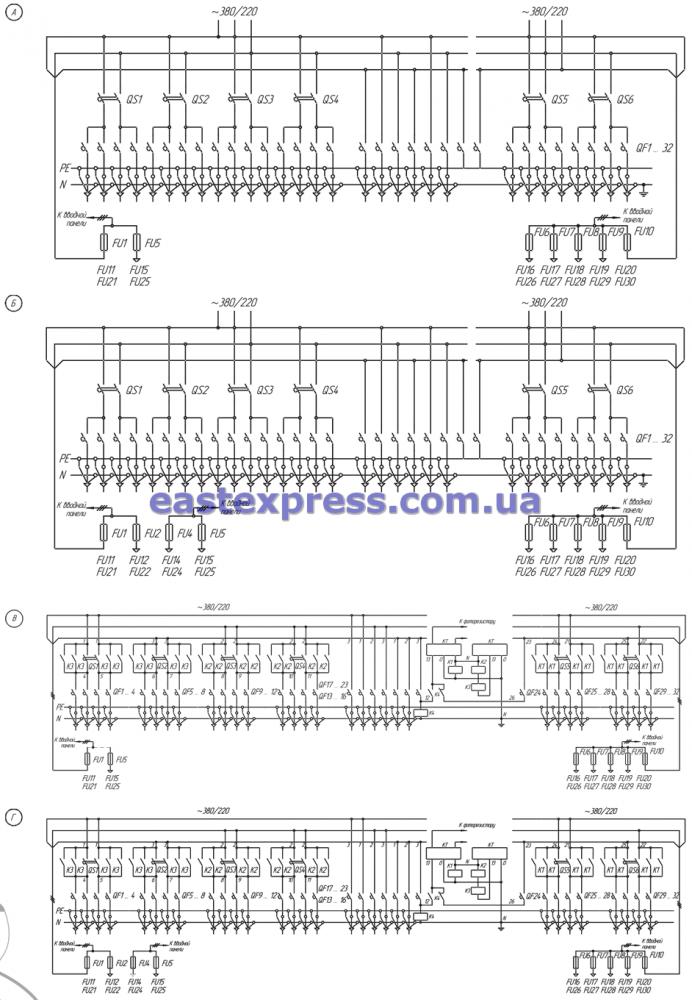

Схемы распределительные панелей УВР
Схемы электрические однолинейные

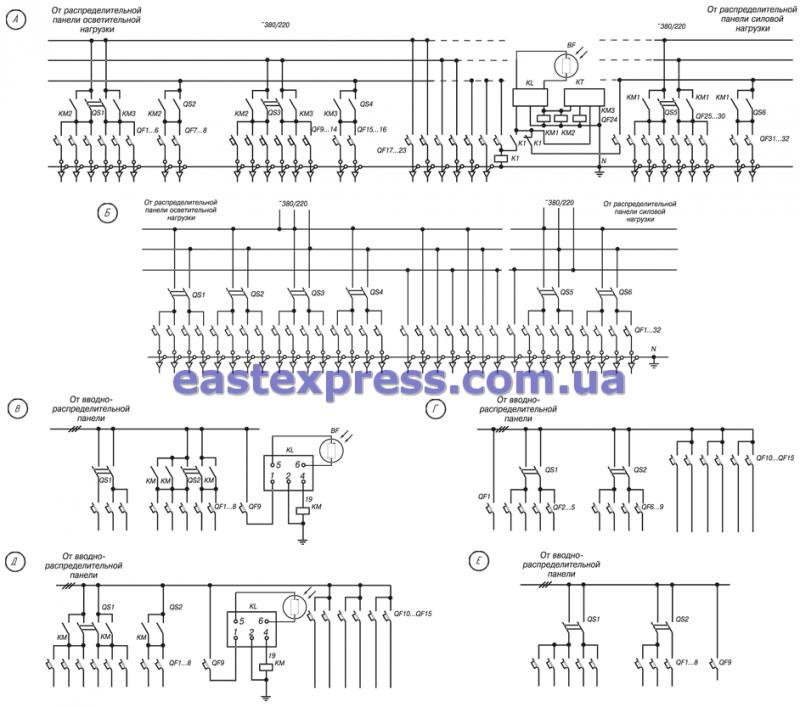

Схемы блоков управления освещением
Схемы электрические однолинейные

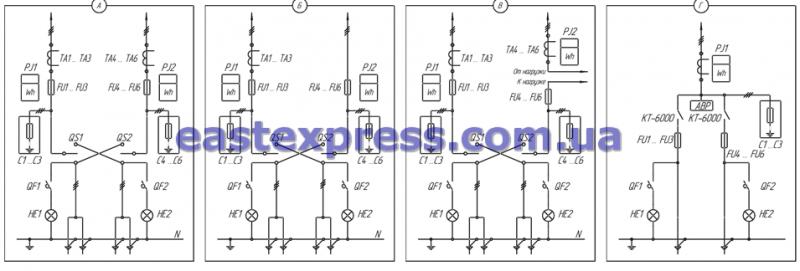

Схемы вводных панелей ВРУ, УВР
Схемы электрические однолинейные
Схемы распределительные панелей ВРУ
