Подстанции трансформаторные комплектные КТПЦ 250...2500/10(6)/0,4 УЗ

Применение:

Соответствуют стандартам ДСТУ 3399-96 (ГОСТ 14695-97, IEC 694 (1980))

Подстанции трансформаторные комплектные мощностью 250,400,630,1000,1600,2500 кВА на напряжение 6,10 кВ (в дальнейшем именуемые КТП) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Г ц.

Применяются в системах электроснабжения промышленных предприятий в районах с умеренным климатом для установки внутри неотапливаемых помещений.

высота над уровнем моря не более 1000 м;
атмосферное давление от 86,6 кПа (650 мм рт.ст.) до 106,7 кПа (800 мм рт.ст.);
температура окружающего воздуха от - 25С до + 40С;
относительная влажность воздуха до 80% при температуре 20С;
окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активного газа и испарений.

КТП не предназначены для работы в условиях резких толчков, ударов, сильной тряски, а | также на подвижных установках и в шахтах.

Гарантийный срок хранения 2 года.

Износостойкость КТП соответствует износостойкости входящих в нее коммутационных аппаратов, указанной в стандартах или технических условиях на них.

Установленный срок службы КТП не менее 25 лет.

Гарантийный срок эксплуатации КТП - два года со дня ввода в эксплуатацию.

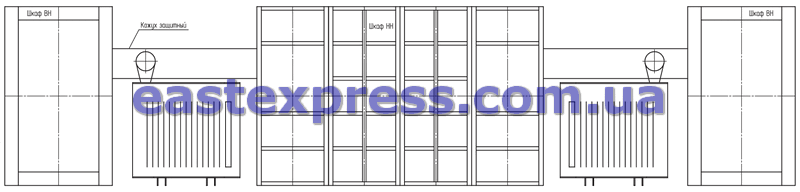

Конструкция

КТП выпускаются:

- однотрансформаторные (КТП) - правые и левые;

- двухтрансформаторные (2КТП) - однорядные и двухрядные.

В двухрядных подстанциях для электрического и механического соединения секций установлен шино-провод. Расстояние между фасадами противоположных секций (в зависимости от заказа) -1800,2300,2800 мм.

В состав КТП входят:

- устройство ввода со стороны высшего напряжения (УВН);

- силовой трансформатор;

- распределительное устройство со стороны низшего напряжения (РУНН).

УВН изготавливается в исполнениях:

Шкаф "глухого ввода", типа ВВ-1, в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора. Шкаф ВВ-1 закреплен на баке (кожухе) трансформатора. В дне шкафа имеются два отверстия для ввода кабелей сечением до 3x150 мм, которые закрепляются внутри скобами, применимыми для всех сечений.

ШВВ-2Р - шкаф с выключателем нагрузки типа ВНПР и предохранителями ПКТ. По конструкции и назначению аналогичны ШВВ-2. Выключатель ВНПР имеет пружинно- рычажный привод, проще и надежнее пружинного привода ВНП.

ШВВ-2В - шкаф с вакуумным выключателем типа BB/TEL.

ШВВ - 2РД - шкаф с выключателем нагрузки типа ВНПР с дистанционным отключением.

В КТП применяются трехфазные двухобмоточные силовые трансформаторы типов: для КТП-250,400 - ТМФ; ТСЗН; ТСЗГЛ; для КТП-630,10ОО, 1600 -ТМЗ; ТСЗН; ТСЗГЛ; для КТП-2500 - ТМЗ, ТСЗГЛ.

шкафа ввода низшего напряжения - ШНВ;
шкафов отходящих линий - ШНЛ;
шкафа секционного - ШНС - только в двухтрансформаторных КТП
шинопровода - только в двухрядных двухтрансформаторных КТП;
внешнего шкафа сигнализации (по заказу).

РУНН выпускается транспортными блоками длиной не более 4 м.

Шкафы РУНН представляют собой металлический каркас, закрытый с боков и сверху металлическими съемными листами. В КТП применяются два вида конструкции каркасов: сборная (каркас собран из специальных стоек) и сварная (каркас сварен из металлических стоек, швеллеров и уголков).

Внутри каркаса закреплены выключатели, шины, аппаратура, приборы и монтаж вторичной коммутации. Оперативное обслуживание шкафов производится с фасада, доступ к ошиновке и кабельным присоединениям осуществляется с задней стороны шкафа. Для удобства обслуживания и монтажа предусмотрены двери, запираемые на замки. Конструкция шкафов РУНН со стационарными выключателями обеспечивает оперирование приводами выключателей при закрытых дверях и невозможность открывания дверей без применения инструмента.

В шкафах РУНН установлены автоматические выключатели: на вводе и секционировании - выдвижного исполнения; на отходящих линиях - стационарного или выдвижного исполнения. Релейная аппаратура размещена в верхних отсеках шкафов; в КТП-1600, КТП-2500 - в релейном шкафу.

Шкафы ШНВ (по требованию заказчика) обеспечивают возможность подключения магистральных шинопроводов (ШМА-16) без дополнительных стыковочных узлов. В шкафах РУНН обеспечена возможность подключения алюминиевых кабелей(максимальный диаметр - 50 мм) с сухой разделкой, в количестве, обеспечивающем отвод номинального тока каждого выключателя. Для учета электрической энергии в КТП установлены счетчики активной и реактивной (по заказу) энергии. Счетчики размещены в шкафу учета (размещенном на стенке ШНВ) или в приборном отсеке шкафа ШНЛ, в зависимости от заказанной компоновки КТП. При необходимости поставляется шкаф учета с обогревом.

В двухтрансформаторных КТП предусмотрен автоматический ввод резерва (АВР), обеспечивающий отключение выключателя ввода НН и включение секционного выключателя при: исчезновении напряжения на вводе или при исчезновении напряжения в одной из фаз в зависимости от исполнения схемы. Кроме того, АВР предусматривается при отключении выключателя одного из вводов по какой-либо причине (отключение встроенными в выключатель защитами, при ошибочной работе автоматики и т.д.).

По заказу выполняется схема с защитой от перегрузки.

Количество и типы УВН, шкафов РУНН определяются заказчиком.

По требованию заказчика в ячейках отходящих линий всех типов шкафов РУНН могут устанавливаться трансформаторы тока и амперметры.

По согласованию с заказчиком КТП мощностью 250, 400, 630, 1000, 1600, 2500 кВА могут укомплектовываться автоматическими выключателями фирм «Schneider Electrik», «АВВ», «Siemens» и других производителей по индивидуальным схемам в соответствии с опросными листами.

Технические характеристики

Классификация
Признаки классификации КТП	Исполнения
По типу силового трансформатора	с масляным трансформатором
	с трансформатором с геофолиевой изоляцией
	с изоляцией типа "НОМЕКС"
По способу выполнения нейтрали трансформатора на стороне НН	с глухозаземленной нейтралью
	с изолированной нейтралью
По взаимному расположению изделий	Однорядное
По взаимному расположению изделий	двухрядное (только 2КТП)
По числу применяемых трансформаторов	с одним трансформатором (КТП)
По числу применяемых трансформаторов	с двумя трансформаторами (2КТП)
По выполнению выводов отходящих линий	кабелем вниз или вверх
По выполнению выводов отходящих линий	шинами для КТП-1600 - 2500
По климатическому исполнению и категории размещения	У3
По степени защиты оболочки	IP31 по ГОСТ 14254-80
По типу устанавливаемых автоматических выключателей отходящих линий	с выдвижными выключателями
	со стационарными выключателями

Технические данные
Наименование параметра	КТП (2КТП)
Наименование параметра	250	400	630	1000	1600	2500
Мощность силового трансформатора, кВ А	250	400	630	1000	1600	2500
Частота переменного тока, Гц	50
Номинальное напряжение на стороне высшего напряжения (ВН). кВ	6; 10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Номинальный ток сборных шин, кА:
- устройства ввода со стороны высшего напряжения (УВН)	0,4
- устройства распределительного со стороны низшего напряжения (РУНН)	0,36	0,58	0,91	1.445	2,31	3,61
Ток термической стойкости в течение 1с, кА:
- УВН	20	20	20	20	20	31,5
- РУНН	10	10	25	25	30	40
Ток электродинамической стойкости, кА:
- УВН	51	51	51	51	51	81
- РУНН	25	25	50	50	70	100
Сопротивление изоляции цепей, Ом. не менее:
- УВН	1000
- РУНН	1
Потери КТП (суммарные потери силового трансформатора), кВт, не более	4,44	6,4	9,8	12,45	20,25	29,04

Номенклатура шкафов РУНН КТП 250-1000, сборной конструкции

Технические характеристики

Тип шкафа	Выключатели					№ схемы
Тип шкафа	Назначение	Исполнение	ном.ток	тип	кол.	№ схемы
КТП 250-400
ШНВ-15 УЗ	вводный	выдвижной	1000	ВА-55-41	1	ЕВ 3
ШНВ-15 УЗ	отх. линии	стационарные	16-250	ВА-04-36	3	ЕВ 3
ШНС-14 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 3
ШНС-14 УЗ	отх. линии	стационарные	16-250	ВА-04-36	3	ЕС 3
ШНЛ-30 УЗ	отх. линии	стационарные	16-250	ВА-04-36	5	ЕО З	1)
ШНЛ-30В УЗ	отх. линии	выдвижные	16-250	ВА-04-36	5	ЕО 9	1)
ШНЛ-40 УЗ	отх. линии	стационарные	16-250	ВА-04-36	6	ЕО 4	1)
ШНЛ-40В УЗ	отх. линии	выдвижные	16-250	ВА-04-36	6	ЕО 10	1)
КТП 630-1000
ШНВ-12 УЗ	вводный	выдвижной	1000	ВА-55-41	1	ЕВ 2	2)3)
ШНВ-12 УЗ	отх. линии	стационарные	160-630	ВА-51-39	2	ЕВ 2	2)3)
ШНВ-13 УЗ	вводный	выдвижной	1600	ВА-55-43	1	ЕВ 2	3)
ШНВ-13 УЗ	отх. линии	стационарные	160-630	ВА-51-39	2	ЕВ 2	3)
ШНВ-16 УЗ	вводный	выдвижной	1600	ВА-55-43	1	ЕВ 5	3)
ШНВ-16 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	2	ЕВ 5	3)
ШНС-19 УЗ	вводный	выдвижной	1000	ВА-55-41	1	ЕВ 5	2)3)
ШНС-19 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	2	ЕВ 5	2)3)
ШНВ-23 УЗ	вводный	выдвижной	1600	ВА-55-43	1	ЕВ 4	3)
ШНВ-23 УЗ	отх. линии	выдвижной	1000	ВА-55-41	1	ЕВ 4	3)
ШНС-12 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 2	2)
ШНС-12 УЗ	отх. линии	стационарные	160-630	ВА-51-39	2	ЕС 2	2)
ШНС-16 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 4	2)
ШНС-16 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	2	ЕС 4	2)
ШНС-17 УЗ	секционный	выдвижной	1600	ВА-55-43	1	ЕС 4
ШНС-17 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	2	ЕС 4
ШНЛ-23 УЗ	отх. линии	стационарные	160-630	ВА-51-39	4	ЕО 3
ШНЛ-32 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	4	ЕО 8
ШНЛ-30 УЗ	отх. линии	стационарные	160-630	ВА-51-39	5	ЕО 9
ШНЛ-47 УЗ	отх. линии	выдвижной	1000	ВА-55-41	1	ЕО 11
ШНЛ-47 УЗ	отх. линии	стационарные	160-630	ВА-51-39	2	ЕО 11
ШНЛ-47В УЗ	отх. линии	выдвижной	1000	ВА-55-41	1	Е0 7
ШНЛ-47В УЗ	отх. линии	выдвижные	160-630	ВА-51-39	2	Е0 7
ШНЛ-49 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	4	ЕО 10
ШНЛ-49 УЗ	отх. линии	выдвижные	16-250	ВА-04-36	2	ЕО 10
ШНЛ-54 УЗ	отх. линии	выдвижные	160-630	ВА-51-39	2	ЕО 10
ШНЛ-54 УЗ	отх. линии	выдвижные	16-250	ВА-04-36	4	ЕО 10

Примечания:
1) Допускается применять в КТП 630-1000;
2) Допускается применять в КТП 250-400;
3) Имеется исполнение с выходом на ШМА-16;
4) Все секционные и линейные шкафы имеют исполнения с выходом на шинопровод двухрядной 2КТП;
5) Все вводные шкафы имеют правое исполнение, схема которого - зеркальное отражение левого.

КТП 400-1000, сварной конструкции

Технические характеристики

Тип шкафа	Выключатели					№схемы
Тип шкафа	Назначение	Исполнение	ном. ток	тип	кол.	№схемы
ШНВ-2 УЗ	вводный	выдвижной	1000	ВА-55-41	1	ЕВ 5	1) 4)
ШНВ-2 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕВ 5	1) 4)
ШНВ-3 УЗ	вводный	выдвижной	1600	ВА-55-43	1	ЕВ 5	1) 4)
ШНВ-3 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕВ 5	1) 4)
ШНВ-3Э УЗ	вводный	выдвижной	1600	Э-16В	1	ЕВ 5	1)
ШНВ-3Э УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕВ 5	1)
ШНВ-7 УЗ	вводный	выдвижной	1000	ВА-55-41	1	ЕВ 2	1) 4)
ШНВ-7 УЗ	отх. линии	стационарные	250-630	ВА-51-39	2	ЕВ 2	1) 4)
ШНВ-8 УЗ	вводный	выдвижной	1600	ВА-55-43	1	ЕВ 2	1) 4)
ШНВ-8 УЗ	отх. линии	стационарные	250-630	ВА-51-39	2	ЕВ 2	1) 4)
ШНС-2 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 4	1) 2)
ШНС-2 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕС 4	1) 2)
ШНС-3 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 4	1) 3)
ШНС-3 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕС 4	1) 3)
ШНС-2Э УЗ	секционный	выдвижной	1000	Э-06В	1	ЕС 4	1) 2)
ШНС-2Э УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕС 4	1) 2)
ШНС-3Э УЗ	секционный	выдвижной	1000	Э-06В	1	ЕС 4	1) 3)
ШНС-3Э УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕС 4	1) 3)
ШНС-7 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 2	1) 2)
ШНС-7 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕС 2	1) 2)
ШНС-8 УЗ	секционный	выдвижной	1000	ВА-55-41	1	ЕС 2	1) 3)
ШНС-8 УЗ	отх. линии	стационарные	250-630	ВА-51-39	2	ЕС 2	1) 3)
ШНЛ-6 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	5	ЕО 9	1)
ШНЛ-7 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	4	ЕО 8	1);3);4)
ШНЛ-8Э УЗ	отх. линии	выдвижной	1000	Э-06В	1	ЕО 7	1)
ШНЛ-8Э УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕО 7	1)
ШНЛ-8 УЗ	отх. линии	выдвижной	1000	ВА-55-41	1	ЕО 7	1)
ШНЛ-8 УЗ	отх. линии	выдвижные	250-630	ВА-51-39	2	ЕО 7	1)
ШНЛ-15 УЗ	отх. линии	стационарные	250-630	ВА-51-39	4	ЕО 2	1)

Номенклатура КТП 1600-2500

Технические характеристики

Тип шкафа	Выключатели					№схемы	Прим.
Тип шкафа	Назначение	Исполнение	ном. ток	тип	кол.	№схемы	Прим.
КТП с автоматическими выключателями завода «Контур» (г. Ульяновск, Россия)
ШНВ-4 У3	вводный	выдвижное	2500	Э-25В	1	ЕВ 4
ШНВ-4 У3	отх. линии	выдвижное	630-1000	Э-06В	1	ЕВ 4
ШНВ-5 У3	вводный	выдвижное	4000	Э-40В	1	ЕВ 1
ШНВ-10 У3	вводный	выдвижное	4000	Э-40В	1	ЕВ 1	1)
ШНС-4 У3	вводный	выдвижное	1600	Э-16В	1	ЕС 5	3)
ШНС-4 У3	отх. линии	выдвижное	630-1000	Э-06В	1	ЕС 5	3)
ШНС-5 У3	вводный	выдвижное	1600	Э-16В	1	ЕС 5	2); 1)
ШНС-5 У3	отх. линий	выдвижное	630-1000	Э-06В	1	ЕС 5	2); 1)
ШНС-10 У3	секционный	выдвижное	2500	Э-25В	1	ЕС 1	2)
ШНЛ-10 У3	отх. линий	выдвижное	1600	Э-16В		ЕО 6	5)
ШНЛ-12 У3	отх. линии	выдвижное	1600	Э-16В	1	ЕО 5
ШНЛ-12 У3	отх. линий	выдвижное	630-1000	Э-06В	1	ЕО 5
ШНЛ-12 У3	отх. линии	выдвижное	630-1000	Э-06В	2	ЕО 6	5)
ШНЛ-13 У3	отх. линий	выдвижное	160-630	ВА-51 -39	4	ЕО 8	4)
ШНЛ-13/5 У3	отх. линий	выдвижное	160-630	ВА-51 -39	5	ЕО 9	4)
ШНЛ-50 У3	отх. линии	выдвижное	2500	Э-25В	2	ЕО 6
ШНЛ-52 У3	отх. линии	выдвижное	1000	ВА 55-41	2	ЕО 6
ШНЛ-53 У3	отх. линии	выдвижное	630-1000	Э-06В (ВА 55-41)	3	ЕО 7
КТП 1000-2500 комплектация РУНН с автоматическими выключателями фирмы «Schnieder Electric» и «Siemens»
ШНВ-4Ш У3	вводный	выдвижное	2500	Masterpact NW 25		1	ЕВ 4
ШНВ-4Ш У3	отх. линий	выдвижное	1000	Masterpact NW 10		1	ЕВ 4
ШНВ-3С У3	вводный	выдвижное	1600	3WL1116-2FB36-4GS2-2		1	ЕВ 5
ШНВ-3С У3	отх. линий	выдвижное	630	ВА 51-39			ЕВ 5
ШНЛ-11Ш У3	отх. линий	выдвижное	1600	Masterpact NW 16		1	ЕО 6
ШНЛ-11Ш У3	отх. линий	выдвижное	1000	Masterpact NW 10		1	ЕО 6
ШНС-5Ш У3	секционный	выдвижное	1600	Masterpact NW 16		1	ЕС 5
ШНС-5Ш У3	отх. линий	выдвижное	1000	Masterpact NW 10		1	ЕС 5
ШНС-17С У3	секционный	выдвижное	1600	3WN6481-OHB58-1KA1		1	ЕС 4
ШНС-17С У3	отх. линий	выдвижное	630	BA 51-39		2	ЕС 4

Примечания:
1) Для КТП-2500;
2) Для однорядных 2КТП;
3) Для двухрядных 2КТП (с выходом на шинопровод);
4) Имеет исполнения с выключателями А-37-94 или ВА-55-41 на ток 250-630 А;
5) Имеются исполнения с выходом на ШМА-16 от выключателей отходящих линий;
6) Все линейные шкафы имеют исполнения с выходом на шинопровод двухрядной 2КТП;
7) Все вводные шкафы имеют правое исполнение, схема которого - зеркальное отражение левого;
8) Все вводные шкафы имеют исполнения с выходом на ШМА-16 от сборных шин (кроме шкафа ШНВ-3Э У3), в этом случае в ШНВ-10 увеличивается глубина с 1350 до 1750.

Схемы электрические

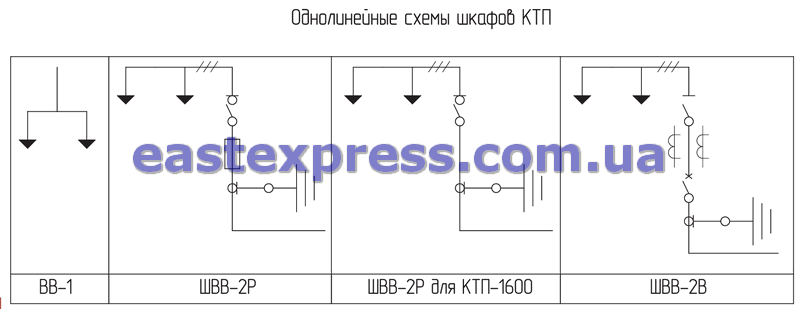

Однолинейная схема шкафов ВН

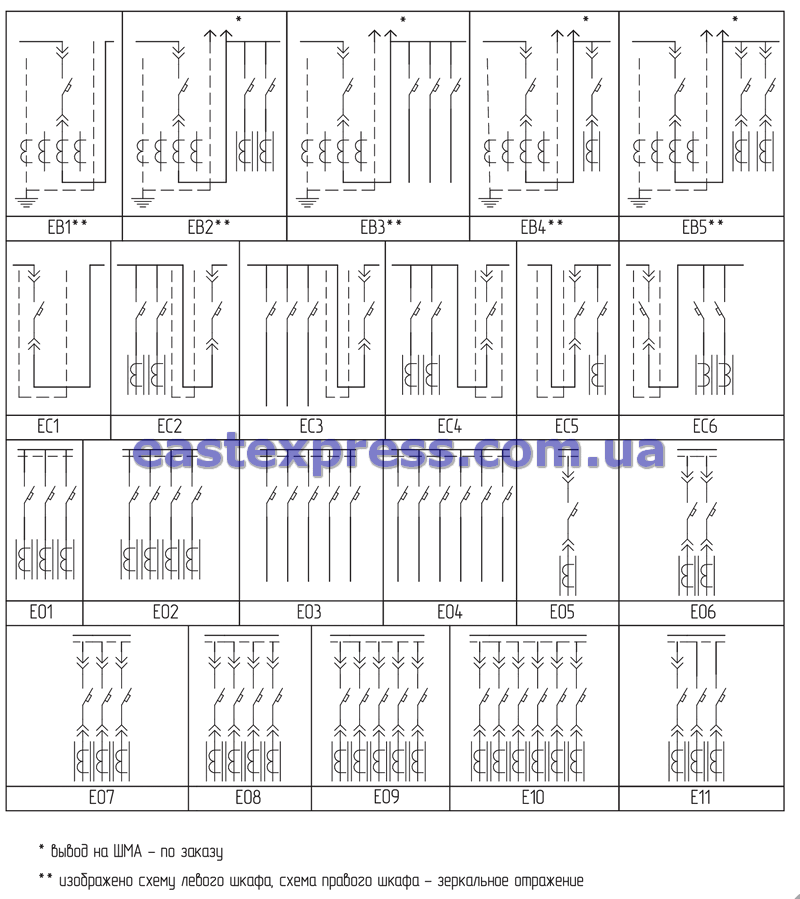

Однолинейная схема РУНН

Опросный лист для КТП

Технические характеристики

№ п/п	Характеристика		Заполняется заказчиком
1	Тип подстанции:
1	КТПВ, КТПК, КТПП, КТПМ, БКТП и др.
2	Тип трансформатора
3	Напряжение
	ВН:
	НН:
4	Количество трансформаторов
5	Проходная/Тупиковая
6	Тип ввода ВН	Воздушный
6	Кабельный
7	Тип вывод НН	Воздушный
7	Кабельный
Высокая сторона КТП (6/10 кВ)
8	Разрядник	РВО, ОПН
9	Вводное устройство	РЛНД, РВЗ, ВНР, ВВ, ШВВ (для КТПЦ)
		внутренний/коммерческий
10	Учёт	индуктивный/ электронный
		активной/реактивной
Низкая сторона КТП (0,4 кВ)
11	Вводное устройство	авт. выключатель, рубильник. ШНВ (для КТПЦ)
12	Секционирование (для 2КТП)	авт. выключатель, рубильник, ШНС (для КТПЦ)
13	АВР (для 2КТП)
14	Разрядник	ОПН
		внутренний/коммерческий
15	Учёт	индуктивный/ электронный
		активной/реактивной
16	Трансформаторы тока	Т-0,66 (мощность и класс точности)
17	Освещение	внутреннее, наружное, наружное автоматическое (фото реле)
18	Приборы контроля	вольтметр, амперметр
19	Аппараты защиты на стороне НН	Автоматы. РПС
Отходящие линии, (ток А)
20	1
21	2
22	3
23	4
24	5
25	6
26	7
27	8
28	Дополнительная информация

Заказчик

Тел./факс
