Скобы СО, БС2, СД, БСП, К
Применение:
Скобы монтажные предназначены для крепления труб и кабелей при монтаже трубопроводов, а также щитов и пультов автоматизации производственных процессов.
Исполнение изделий:
У категории 3 и ТВ по ГОСТ 15150—69 .
Тип |
Размеры, мм |
Масса 1000 шт., кг |
|||||
А |
D |
h |
H |
l |
L |
||

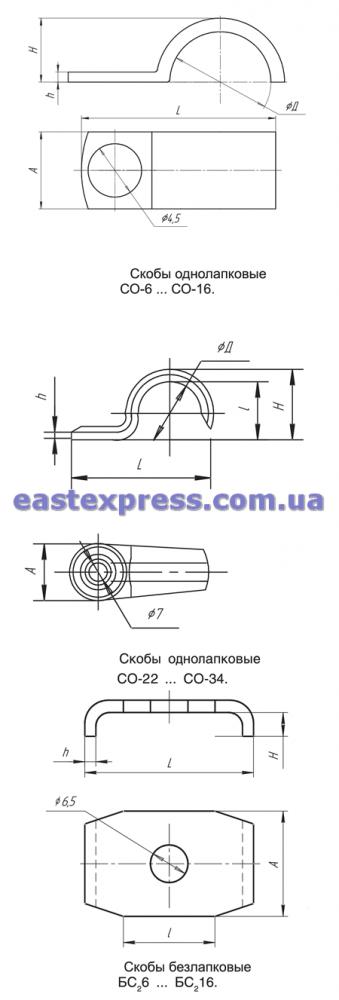

СО-6 СО-8 СО-10 СО-12 СО-14 СО-16 |
8 8 8 8 8 10 |
6 8 10 12 14 16 |
- - - - - - |
5 7 8 10 12 14 |
- - - - - - |
19 21 22 25 27 29 |
1,5 1,9 2,1 2,3 2,7 4,0 |
СО-22 СО-27 СО-34 |
20 25 28 |
22 27 34 |
1,5 2,0 2,0 |
23 29 36 |
20 25 32 |
50 66 74 |
12,0 26,0 36,0 |
БС2-6 БС2-8 БС2-10 БС2-12 БС2-14 БС2-16 |
15 15 15 15 18 18 |
- - - - - - |
1,0 1,0 1,0 1,0 2,5 3,0 |
3 4 5 6 7 8 |
- - - - - - |
20 24 29 33 41 46 |
2,4 3,0 3,5 4,2 12 13 |

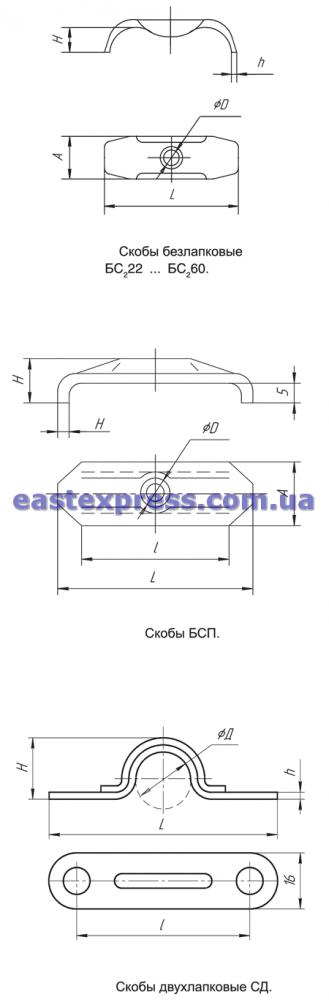

БС2-22 БС2-27 БС2-34 БС2-48 БС2-60 |
20 20 20 30 30 |
10 10 10 12 12 |
2,0 2,0 2,5 3,0 3,0 |
11 13,5 17 24 30 |
- - - - - |
57 68 83 116 143 |
18 31 38 90 100 |
БСП-46 БСП-62 БСП-78 БСП-94 БСП-113 БСП-119 БСП-145 |
20 20 20 20 25 25 25 |
8 8 8 8 10 10 10 |
- - - - - - - |
10 10 11 11 12 12 12 |
33 49 65 81 100 116 132 |
46 62 78 94 113 129 145 |
17 22 27 32 38 43 48 |
СД-22 СД-27 СД-34 СД-48 СД-60 |
16 16 16 16 16 |
24 27 34 50 65 |
1,5 1,5 2,0 2,0 2,0 |
24 27 34 48 62 |
52 74 64 84 100 |
115 58 80 100 116 |
15,5 19,0 21,0 38,0 45,5 |
Тип |
Размеры, мм |
Масса 1000шт., кг |
||
L |
B |
H |
||

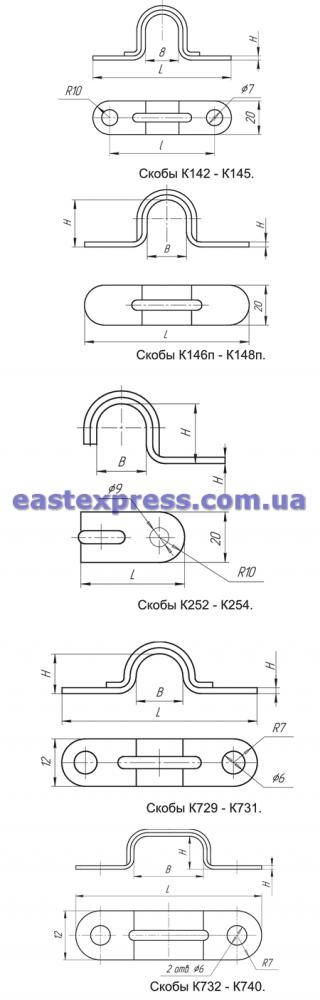

К142 К143 К144 К145 |
84 85 98 102 |
26,5 33 42 47 |
27 34 43 38 |
35 40 46 50 |
К146п К147п К148п |
138 154 166 |
59,5 74 86 |
60 76 89 |
69 82 92 |
К252 К253 К254 |
51 57 64 |
21 26,5 33 |
22 27 34 |
18 21 32 |
К729 К730 К731 |
48 53 57 |
11 15 19 |
12 16 20 |
4,1 4,8 5,6 |
К732 К733 К734 К735 К736 К737 К738 К739 К740 |
53 61 66 69 77 67 77 91 97 |
7 9 11 15 19 9 11 15 19 |
19 25 29 33 43 33 38 50 62 |
4,1 4,8 5,6 6,3 7,7 5,6 6,3 7,7 9,1 |
