Троллейные комплектные устройства
Применение:
Троллейные комплектные устройства с троллеями из алюминиевого сплава АД31Т1 для питания мостовых электрических кранов.
Токосъем с троллеев осуществляется посредством меднографитового блока, входящего в состав токосъемника.

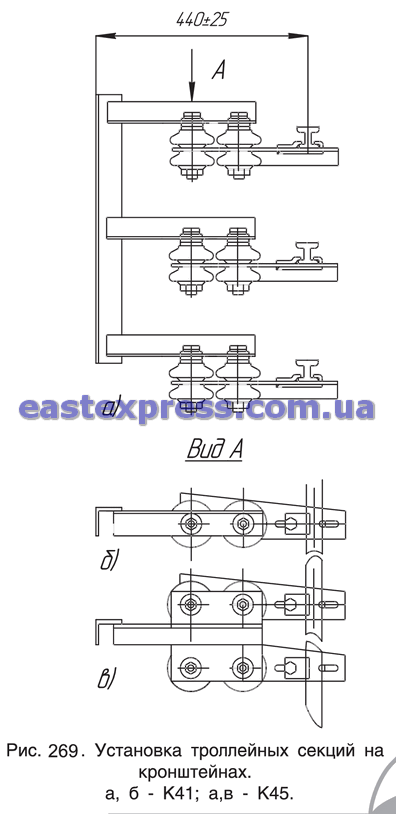

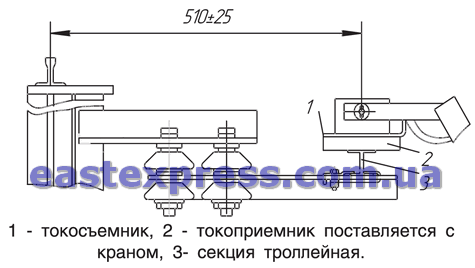

Комплектуются изделиями из расчета 100 м длины трехфазной троллейной линии. Общий вид устройства и установка троллейных секций на кронштейнах показаны на рисунках.
Перечень изделий, входящих в комплект, указан в таблице.
Исполнение изделий:
У категории 2 по ГОСТ 15150-69 .
Напряжение трехфазной сети частотой |
50 Гц, 660 В |
Номинальный ток троллеев при ПВ=100%, А |
400 |
Номинальный ток токосъемника при ПВ = 100%, А |
400 |
Сопротивление, Ом/м: |
|
активное |
86-10-6 |
индуктивное |
174-10-6 |
полное |
194-10-6 |
Междуфазное расстояние, мм |
250 |
Масса, кг |
930 |
Напряжение трехфазной сети частотой |
50 Гц, 660 В |
Номинальный ток троллеев при ПВ=100%, А |
400 |
Номинальный ток токосъемника при ПВ = 100%, А |
400 |
Сопротивление, Ом/м: |
|
активное |
86-10-6 |
индуктивное |
174-10-6 |
полное |
194-10-6 |
Междуфазное расстояние, мм |
250 |
Масса, кг |
930 |
Изделие |
Количество в комплекте, шт. |
Секция троллейная однофазная длиной 6 м с комплектом соединительных деталей |
52 |
Кронштейн промежуточный K41 |
31 |
Кронштейн секционный К45 |
4 |
Компенсатор троллейный |
18 |
Токосъемник с медно-графитовым блоком |
3 |
Блок медно-графитовый сменный |
18 |
Шпилька К38Б Светофор У270 |
По спецификации заказчика |
