Комплектная трансформаторная подстанция обогрева бетона КТПОБ

Применение:

КТПОБ - комплектная трансформаторная подстанция, предназначенная для подогрева бетона в зимнее время, с регулированием температуры подогрева бетона в ручном и автоматическом режимах, в блоке управления КТПОБ кроме прогрева бетона, может использоваться для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок).

Подстанция для подогрева бетона оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением. В КТПОБ имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона.

Блокировки исключают возможность:
• Переключения ступеней регулирования напряжения силового трансформатора под напряжением;
• Открывания панели блока управления при включенном вводном автоматическом 1 выключателе главной цепи.

В подстанции для прогрева бетона (КТПОБ) предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а также ручное (дистанционное иJ автоматическое) управление работой силового трансформатора. В дистанционном режимек управление осуществляется кнопочным постом, который выносится за пределы зоны ( электропрогрева бетона.

Электротермообработка бетона (подогрев бетона) является способом отвержения его при низких температурах. В настоящее время разработан целый ряд методов | электротермообработки бетона при изготовлении сборных железобетонных изделий на заводах, и монолитном строительстве

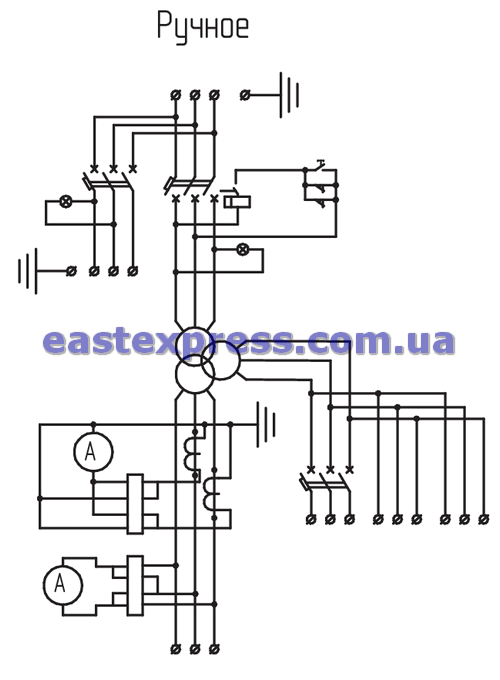

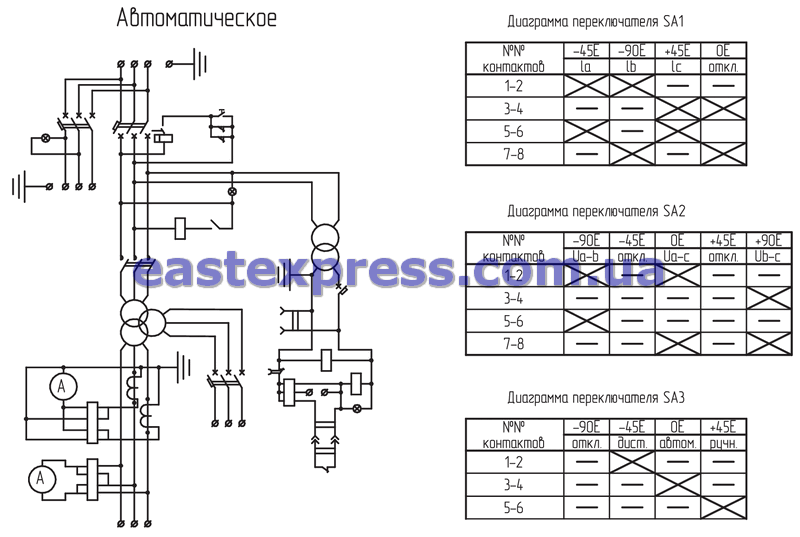

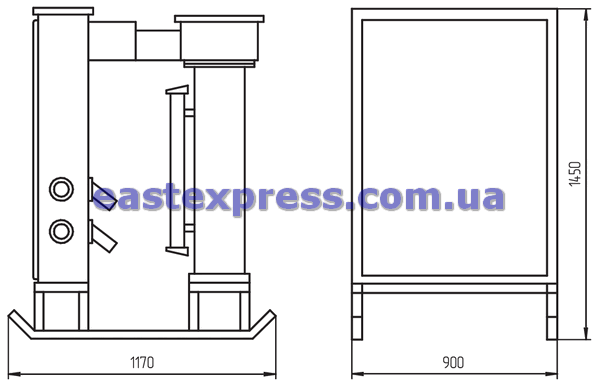

Внешний вид, габаритные размеры, схема электрическая принципиальная КТПМ указаны на рисунке*.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.
