Короба для прокладки проводов
Применение:
Короба предназначены для прокладки в них проводов, контрольных и силовых кабелей напряжением до 1000 В.
В номенклатуру коробов входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Короба изготовляются одноканальными длиной 2 и 3 м.
Короба рассчитаны на следующие равномерно распределенные нагрузки (при расстоянии между местами крепления 3 м), кН*м:
Короб сечением:
70х60 - 0,07
100х50 - 0,1
150х100 - 0,25
200х100 - 0,3
Короба рассчитаны на укладку в них проводов и кабелей, допускающих радиус изгиба до 50 мм. Соединение элементов коробов выполняется с помощью болтов, при этом между ними обеспечивается непрерывная электрическая связь.
Крепление коробов предусмотрено к кронштейнам, на подвесках и сборных кабельных конструкциях.
Степень защиты IP31 по ГОСТ 14254-80.
Исполнение изделий:
У3 - лакокрасочное покрытие;
УТ1,5 - сталь оцинкованная .
Толщина металла (мм): 1 .
Тип |
Наименование |
Размеры, мм |
Масса, кг |
||
L |
B |
h |
|||
У1050 У1051 У1079 У1080 У1098 У1090 У1105 У1106 |

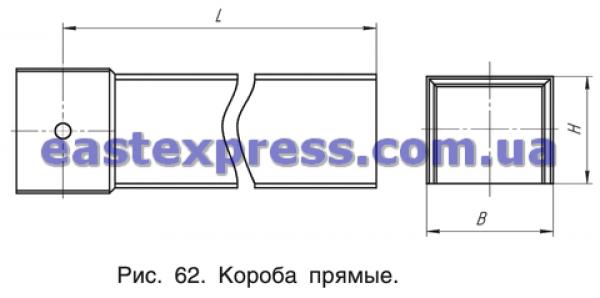

Короб прямой (для прямых участков трассы) |
2000 3000 2000 3000 2000 3000 2000 3000 |
70 70 150 150 200 200 100 100 |
60 60 100 100 100 100 50 50 |
7,9 11,6 15,5 22,5 18,1 26,2 9,4 14,1 |
У1056 У1085 У1095 У1111 |

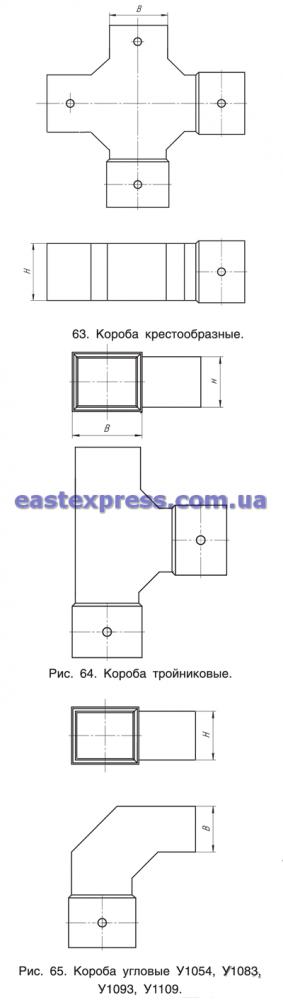

Короб крестообразный (для разветвления на четыре направления) |
- - - - |
70 150 200 100 |
60 100 100 50 |
1,5 3,7 5,0 2,5 |
У1055 У1084 У1094 У1110 |
Короб тройниковый (для разветвления на три направления) |
- - - - |
70 150 200 100 |
60 100 100 50 |
1,4 5,6 7,1 3,1 |
У1054 У1083 У1093 У1109 |

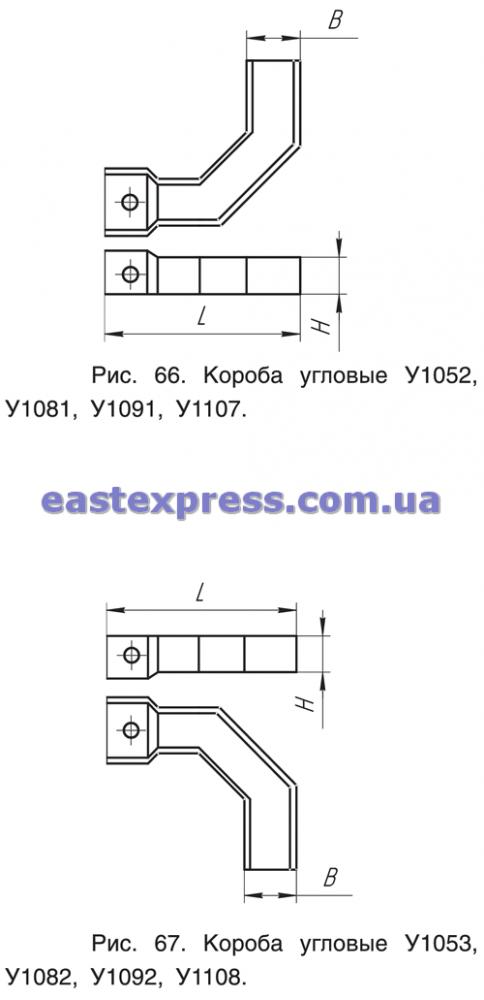

Короб угловой (для изменения направления трассы в горизонтальной плоскости) |
- - - - |
70 150 200 100 |
60 100 100 50 |
1,2 3,8 4,9 2,3 |
У1052 У1081 У1091 У1107 |
Короб угловой (для изменения направления трассы вверх) |
- - - - |
70 150 200 100 |
60 100 100 50 |
0,9 1,9 2,4 1,3 |
У1053 У1082 У1092 У1108 |
Короб угловой (для изменения направления трассы вниз) |
- - - - |
70 150 200 100 |
60 100 100 50 |
1,0 3,2 3,8 2,0 |
У1057 У1086 У1096 У1112 |

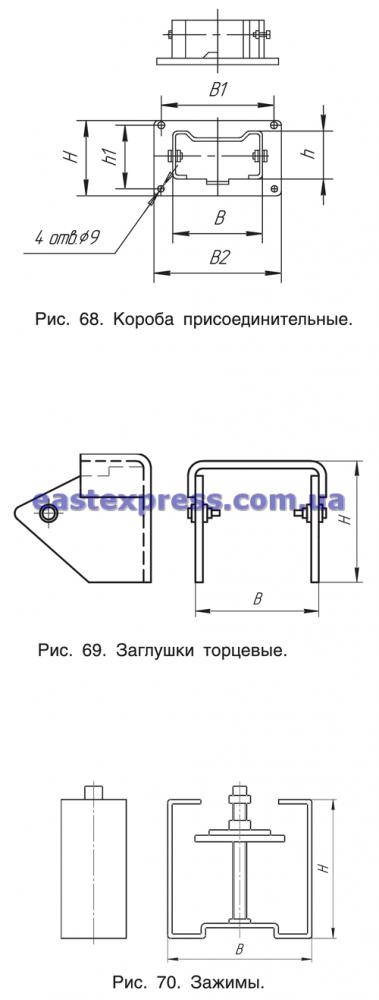

Короб присоедини- тельный (для ввода в электротехнические устройства) |
- - - - |
70 150 200 100 |
60 100 100 50 |
0,8 0,9 1,1 0,6 |
У1058 У1087 У1097 У1113 |
Заглушка торцовая (для закрывания конца короба) |
- - - - |
70 150 200 100 |
60 100 100 50 |
0,6 0,3 0,4 0,2 |
У1114 У1115 У1116 |
Зажим (для фиксации проводов и кабелей внутри короба) |
96 146 196 |
46 96 96 |
0,2 0,3 0,4 |
|
Тип |
Размеры, мм |
|||
h1 |
H |
B1 |
B2 |
|
У1057 |
85 |
110 |
95 |
120 |
У1086 |
125 |
150 |
175 |
200 |
У1096 |
125 |
150 |
225 |
250 |
У1112 |
75 |
100 |
125 |
150 |
