Шкафы распределительные силовые СПМ75
Применение:
Шкафы предназначены для распределения электрической энергии трехфазного переменного тока частотой 50 Гц и применяются в электроустановках промышленных предприятий.
Шкафы имеют рубильник на вводе и предохранители для защиты отходящих линий.
Номинальное напряжение - 380/220 В.
Номинальный ток - 250; 400 А.
Изготавливают шкафы в общепромышленном исполнении, как для индивидуальной, так и для групповой установки в щиты.
Шкафы устанавливаются на приямках или подставках.
Климатическое исполнение У категории размещения 3 по ГОСТ 15150-69.
Степень защиты оболочки шкафа - IP21, со стороны дна - IP00 по ГОСТ 14254-96.
Примечание: количество, тип рубильника и предохранителей смотрите в таблице.
Тип шкафа |
Тип рубиль- ника на вводе |
Ток номи- нал., А |
Количество групп предохранителей |

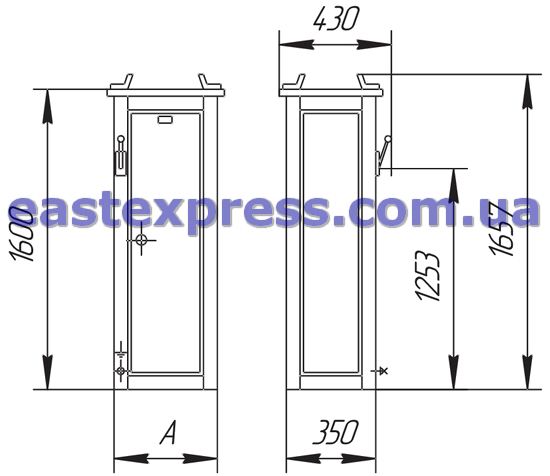

Размеры, мм |
Масса, кг, не более |
|||
НПН2-60 |
ПН2-100 |
ПН2-250 |
А |
Б |
||||
СПМ75-1 УЗ СПМ75-1Л УЗ СПМ75-1П УЗ |
РС-2 ВР32-35 |
250 |
5 |
- |
- |
500 |
400 |
65,0 |
СПМ75-2 УЗ СПМ75-2Л УЗ СПМ75-2П УЗ |
- |
5 |
- |
70,0 |
||||
СПМ75-3 УЗ СПМ75-ЗЛ УЗ СПМ75-ЗП УЗ |
2 |
3 |
- |
70,0 |
||||
СПМ75-4 УЗ СПМ75-4Л УЗ СПМ75-4П УЗ |
РС-4 ВР32-37 |
400 |
8 |
- |
- |
700 |
400 |
80,0 |
СПМ75-5 УЗ СПМ75-5Л УЗ СПМ75-5П УЗ |
- |
8 |
- |
90,0 |
||||
СПМ75-6 УЗ СПМ75-6Л УЗ СПМ75-6П УЗ |
4 |
4 |
- |
85,0 |
||||
СПМ75-7 УЗ СПМ75-7Л УЗ СПМ75-7П УЗ |
- |
- |
5 |
90,0 |
||||
СПМ75-8 УЗ СПМ75-8Л УЗ СПМ75-8П УЗ |
- |
5 |
2 |
90,0 |
||||
СПМ75-9 УЗ СПМ75-9Л УЗ СПМ75-9П УЗ СПМ75-9С У3 |
2 |
4 |
2 |
90,0 |
||||
